CSC Radar Kit 2 zur Ausrichtung von Radarheads an Fahrzeugen (geeignet für Mercedes)
Produktname: Hella Gutmann CSC Radar Kit 2
Brand: Hella‑Gutmann
MPN: 668.01.59
GTIN: 4055416020919
Dieses Satz wurde entwickelt für eine präzise mechanische Ausrichtung der Radarsensoren eines Fahrzeugs. Radarsensoren messen Objekte in Entfernungen von mehreren Hundert Metern, und ihre korrekte Funktion hängt davon ab, dass das Radar‑Head exakt in Bezug auf die geometrische Fahrzeugachse ausgerichtet ist (Hinterachse). Im Gegensatz zu Kameras, die oft fest auf der Windschutzscheibe befestigt sind, erfordern Radarsensoren eine Feinabstimmung in sowohl der x‑ als auch der y‑Achse, um das Messfeld korrekt einzustellen. Das CSC Radar Kit 2 liefert die mechanischen Hilfsmittel, die diese Ausrichtung repetierbar und präzise machen.
- Funktion: Unterstützt Kalibrierung und mechanische Ausrichtung der Radarsensoren, indem es die Sensorhaube in Bezug auf die Fahrzeugachse fixiert und zentriert. Wird bei Fehlersuche, Wiederanbringen nach Stößen oder Austausch von Bauteilen verwendet, bei denen das Radarziel verändert sein kann.
- Kompatibilität: Die Komponenten des Sets sind als geeignet für Mercedes‑Modelle angegeben. Die mitgelieferten Zentrierhülsen umfassen Varianten für PKW ab ca. 2004 sowie eine spezifische Zentrierhülse für die E‑Klasse. Wichtige ist, Modelljahr und Zielpunkte vor der Verwendung zu überprüfen.
- Praktische Anwendung: Die vakuumbasierten Spiegelverstellteile und die Handdruckpumpe ermöglichen es, Ausrüstung vorübergehend an der Windschutzscheibe oder an der Fahrzeugfront zu platzieren und zu halten, ohne dauerhafte Befestigungen. Das Justierwerkzeug und die Zentrierelemente gewährleisten wiederholbare Positionen bei der Kalibrierung.

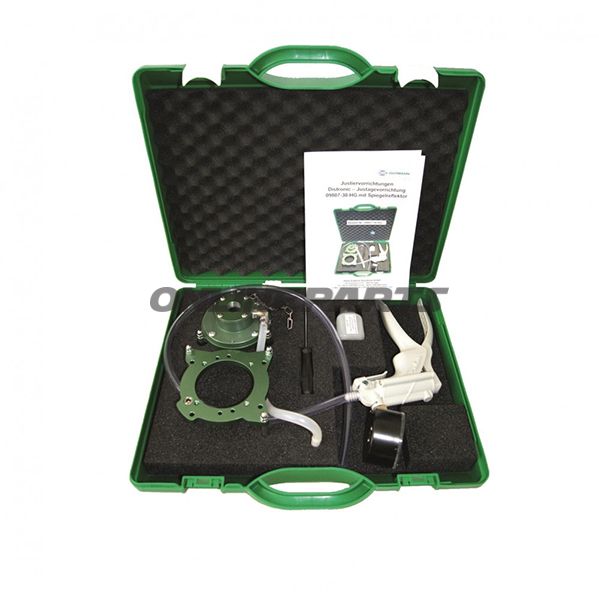

Inhalt der Lieferung
- Spiegelverstellvorrichtung mit Vakuumuhr
- Zentrierhülsen für PKW (ca. 2004er Modelljahr)
- Zentrierhülse für Mercedes‑E‑Klasse
- Handdruckpumpe (Vakuumpumpe)
- Justierwerkzeug zur Feinjustierung des Radarhead
- Bedienungsanleitung
- Robuster Transportkoffer
Materialien und Eigenschaften
- Die Vakuumuhr besteht aus verschleißfestem Polymer/Composite-Material, konzipiert, um engen Kontakt zu glatten Oberflächen zu schaffen, ohne Lack oder Glas zu beschädigen.
- Die Zentrierhülsen sind maschinenfertig aus dimensionstabilen Materialien (typisch Aluminium oder harter Kunststoff), um Wiederholungsgenauigkeit bei der Platzierung auf Achsen- oder Radreferenzpunkten zu gewährleisten.
- Die Handdruckpumpe ist mechanisch, einfach zu bedienen und ohne elektrische Komponenten, wodurch sie robust unter Felddruck‑ oder Werkstattbedingungen ist.
- Das Justierwerkzeug ermöglicht Feinkorrekturen sowohl horizontal als auch vertikal (x‑ und y‑Achse), ohne Montagespunkte am Sensor lösen zu müssen.
Technische Vorteile für die Werkstatt
- Gibt eine reproduzierbare mechanische Referenz bei der Kalibrierung der Radarhauben, was den Bedarf an wiederholten Messungen reduziert.
- Ermöglicht visuelle und mechanische Kontrolle der Sensorausrichtung vor und nach der elektronischen Kalibrierung mit Diagnostik‑Ausrüstung.
- Der Transportkoffer schützt die Teile und ermöglicht ein einfaches Aufbewahren und Transportieren zwischen Werkstattstandorten.
Hinweise und Anwendungstipps
- Überprüfen Sie stets die spezifischen Messpunkte des Fahrzeugs und die Toleranzen des Herstellers für das Radarsystem vor der Ausrichtung.
- Das Set unterstützt die mechanische Ausrichtung; die endgültige Kalibrierung sollte immer mit kompatibler Diagnostik‑Ausrüstung verifiziert werden.
- Produktdaten: Hella‑Gutmann, MPN 668.01.59, GTIN 4055416020919 — diese Codes dienen der sicheren Teileidentifikation im Arbeitsprozess.
Dieses Werkzeugset richtet sich an Techniker und erfahrene Mechaniker, die präzise, mechanische Hilfsmittel bei Arbeiten mit modernen Fahrerassistenzsystemen und Radartechnologie benötigen.
