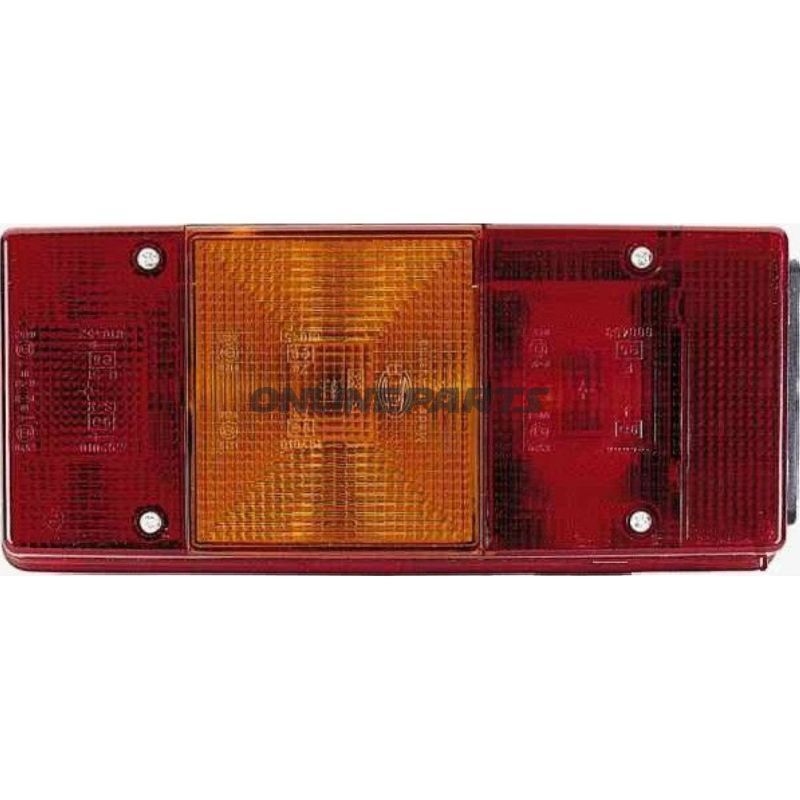

Heckleuchte Hella 2SE 007 547-021 Kombinationsheckleuchte, rechts. 12 V. Linsen rot/gelb/weiß. Maße 246 x 108 x 66 mm. M6 Befestigung, Schraubenabstand 72 mm oder 152 mm.
Artikelnummer: 102.21.93
Herstellernummer: 2SE 007 547-021
Rechter Rücklichtscheinwerfer für kombinierte Schluss-, Blink- und Nebelschlussleuchte (Hella)
Dieses rechte Rücklicht von Hella (MPN: 102.21.93, GTIN: 4082300152708) ist eine Kombinereinheit, die zur Montage entweder in horizontaler oder vertikaler Position vorgesehen ist. Es vereint mehrere Lichtfunktionen in einem Gehäuse: Rücklicht (Standlicht), Bremslicht, Blinker, Nebelschlussleuchte sowie Kennzeichenbeleuchtung. Die nachfolgende Beschreibung behandelt Funktion, Materialien, Abmessungen und Installationshinweise mit Schwerpunkt auf praxisrelevanten Details für Mechaniker und erfahrene Motorradbesitzer.
- Funktionen und Lichtfunktionen:
- Rote Linse: Rücklicht (Standlicht), Bremslicht und Nebelschlussleuchte (hintere Nebelschlussleuchte).
- Gelbe Linse: Blinker.
- Weiße Linse: Kennzeichenbeleuchtung.
- Anzahl separater Leuchtfunktionen: 5 Funktionen in derselben Einheit vereint.
- Nennbetriebsspannung: 12 V.
- Materialien und Konstruktion:
- Die Einheit wird mit schwarzer Bodenplatte, Kabeleinführung (Tülle) und zwei M6 Montageschrauben geliefert. Die Materialauswahl ist typischerweise Thermoplast für die Linse und UV-stabilisierter Kunststoff/metallische Basis für die Tragfähigkeit — Hella verwendet materialgerecht ausgelegte Werkstoffe für Außeneinsatz mit Vibrationen und Temperaturschwankungen.
- Geliefert mit austauschbarem Kennzeichenfenster und einer zusätzlichen roten Blende, die einen Umbau von Kennzeichenbeleuchtung auf die rote Nebel-/Bremslichtfunktion ermöglicht, wo dies erforderlich ist.
- Montage und Abmessungen:
- Montageposition: rechte Seite (passt an die rechte Fahrzeugheckseite).
- Gesamtabmessungen (B x H x T): 246 x 108 x 66 mm — relevant bei Anpassung an Stoßfänger oder Heck mit begrenztem Platz.
- Bohrungsabstand der Befestigung: Möglichkeit für zwei Varianten je nach Montagewahl: 72 mm oder 152 mm zwischen den Schrauben.
- Passend für Kennzeichen bis zu den Größen 520 x 120 mm und 340 x 240 mm (in den Produktdaten als kompatible Plattengrößen angegeben).
- Elektrische Anschlüsse und Lampen:
- Verteilte Lampenbestückung: 1 × P21/5W (kombinierte Stop-/Standlichtlampe), 2 × P21W (Blinker/andere Funktionen) und 1 × R10W (Kennzeichenbeleuchtung). Stellen Sie beim Wiedereinbau sicher, dass der Lampensockeltyp korrekt ist.
- Überprüfen Sie Sicherungen und Kabelquerschnitt beim Austausch, um eine korrekte Spannungsversorgung und Masseverbindung sicherzustellen.
- Zulassungen und Konformität:
- Das Produkt ist E‑homologiert mit Typgenehmigungsnummern: E6 450, E6 451, E6 452 und E6 453. Diese Referenzen weisen auf die Übereinstimmung mit relevanten Licht- und Sicherheitsnormen hin.
Praktische Hinweise zur Montage und Wartung: Beim Austausch eines vorhandenen Rücklichts prüfen Sie zunächst die Montageanleitung auf den korrekten Schraubenabstand (72 mm oder 152 mm) und ob der gewählte Lampentyp mit der vorhandenen Verkabelung übereinstimmt. Verwenden Sie geeigneten Dichtstoff an Durchführungen, um das Eindringen von Feuchtigkeit zu verhindern. Tauschen Sie gegebenenfalls das Kennzeichenfenster gegen die mitgelieferte rote Blende aus, um die alternative Lichtkombination (Stand-/Brems-/Nebelfunktion) zu erhalten.
In den Produktdaten ist der Hersteller als Hella angegeben (MPN 102.21.93, GTIN 4082300152708), wodurch sich Ersatzteilnummern bei Bestellung oder Suche in Ersatzteilkatalogen leicht abgleichen lassen.
