Rücklichter rechts am Fahrzeug (waagrecht montiert)

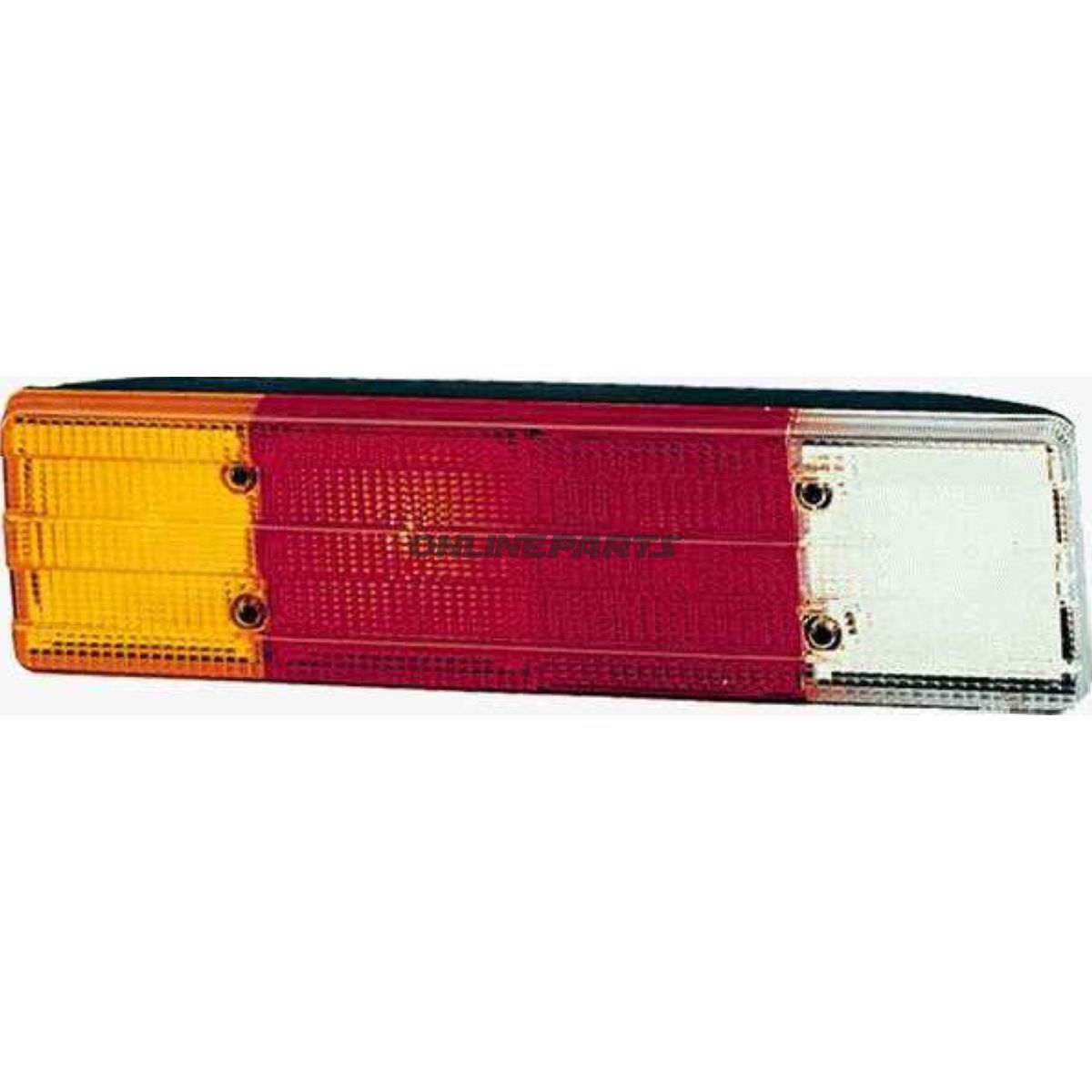

Produkt: Hella Rücklicht, rechte Seite. Dieses Rücklicht ist für waagere Montage vorgesehen und kombiniert Rückstrahler, Bremslicht, Blinker und Rückfahrlicht in einer Einheit.
Funktion und Anwendung
- Das Rücklicht bietet fünf Lichtfunktionen: Rückstrahler, Bremslicht, Blinker, Rücklicht und eine separate Lichtfunktion für Nummernschild- oder Weißlicht (Linsefarben Rot/Gelb/Weiß).
- Entworfen für die Montage auf der rechten Fahrzeugseite in waagerechter Position. Entfernte integrierte Zunge bedeutet, dass die Montage- und Anschlusslösung zu den bestehenden Führungen und Halterungen des Fahrzeugs passen muss.
- Zertifiziertes Kennzeichen: E1 53384, was Übereinstimmung mit relevanten europäischen Anforderungen an Lichtfunktionen und Reflektion anzeigt.
Elektrische und optische Daten
- Nomineller Betriebsstrombereich: 12/24 V — kompatibel mit 12 V- und 24 V-Elektrosystemen.
- Entsprechende Glühbirnen: 3 × P21W (typisch für Brems- und Rücklicht) + 1 × R10W (typisch für Blinker oder Seit Funktion je nach Schaltung).
- Linsefarben: Rot (Rücklicht/Reflex/Brake), Gelb (Blinken) und Weiß (Nummernschild/Rücklicht), geliefert im gleichen Modul.
Materialien und Aufbau
- Gehäuse: Schwarzes Kunststoffgehäuse, gewählt für Korrosions- und Stoßfestigkeit sowie geringes Gewicht. Das Kunststoffmaterial eignet sich für den Außenbereich und Vibrationen.
- Lampenhalter und Montagesteile: Integrierter Lampenhalter und zwei M8-Befestigungsschrauben liegen zur mechanischen Fixierung bei. Die Beschreibung gibt kein Material der Schrauben an, Standard ist jedoch üblicherweise verzinkt oder rostfrei für Haltbarkeit.
- Linse: Farbige Linse (Rot/Gelb/Weiß) gestaltet, um optische Anforderungen für Sichtbarkeit und Reflektion zu erfüllen.
Abmessungen und passform
- Außenmaße: 425 × 110 × 82 mm. Diese Außenmaße sind wichtig, um sie mit der Montagefläche des Fahrzeugs auf korrekte Passform zu prüfen.
- Anbringungsort: Speziell rechts. Für korrekte Ausrichtung beim Einbau sorgen, damit Blinken und Reflektion in der richtigen Richtung funktionieren.
Kompatibilität und Installationsüberlegungen
- Für Fahrzeuge mit 12/24 V-Systemen und Standard-Glühbirnen P21W und R10W ausgelegt; bei Austausch Kabelwege und Sicherungen prüfen.
- Da die Einheit ohne Zunge geliefert wird, müssen Anschlusskabel und ggf. Dichtungen an die bestehenden Halterungen und Kabeldurchführungen des Fahrzeugs angepasst werden, um dichte und vibrationssichere Verbindungen zu gewährleisten.
- Montageschrauben sind M8; sicherstellen, dass Stützstruktur und Muttern diesen Maßen entsprechen.
Marke, Identifikation und Referenznummern
- Hersteller: Hella — ein bekannter Anbieter von Licht- und Beleuchtungsbauteilen für Fahrzeuge.
- MPN (Hersteller-Artikelnummer): 102.76.14 — verwenden Sie diese Nummer bei technischen Anfragen oder Bestellungen, um das richtige Ersatzteil sicherzustellen.
- GTIN/EAN: 4082300042122 — kann für Warenregistrierung und Lagerverwaltung verwendet werden.
Hinweise
- Verpackungseinheit laut Originaldaten ist 1 Einheit; beim Bestellen prüfen, ob die Stückzahl dem Bedarf für den Austausch entspricht.
- Technische Details wie das eingebrachte Material der Schrauben oder interne Befestigungswinkel sind in der Lieferantentexte nicht spezifiziert; für besondere Anforderungen empfiehlt es sich, beim Lieferanten oder in der technischen Dokumentation von Hella nachzusehen.
