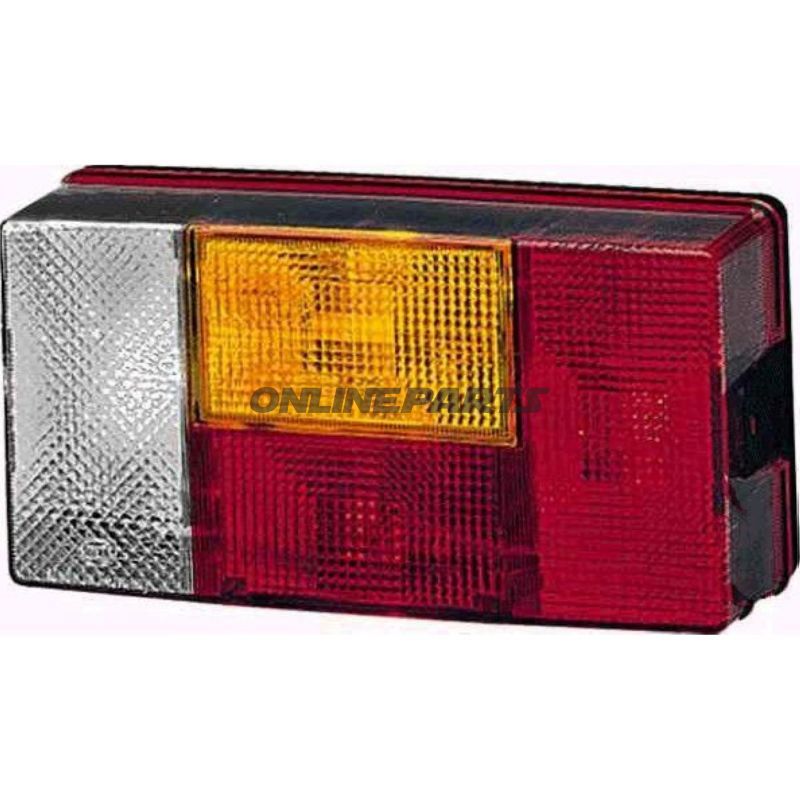

Rückleuchte für die rechte Seite für Anhänger und Zugfahrzeuge
Diese rechte Rückleuchte von Hella (MPN: 102.57.17, GTIN: 4082300025972) ist eine kombinierte Leuchte, die zur horizontalen Montage an Zugfahrzeugen und, sofern die Zulassung vorliegt, an Anhängern vorgesehen ist. Sie liefert mehrere Lichtfunktionen in einem kompakten Gehäuse und ist auf Betriebssicherheit sowie einfache Montage ausgelegt.
Funktion und Anwendung
- Komplette Leuchte mit folgenden Funktionen: rotes Rücklicht und Reflektor, rotes Bremslicht, gelbes Blinklicht und weißer Rückfahrlicht (kristallklare Linse).
- Konzipiert für die horizontale Befestigung an der rechten Seite des Fahrzeugs oder Anhängers.
- Genehmigungskennzeichnungen: E13 9385 und E13 9531, die die Übereinstimmung mit den relevanten Anforderungstypen für Leuchtenfunktionen anzeigen.
Materialien und Konstruktion
- Gehäuse und Bodenplatte sind schwarz lackierter Kunststoff, gewählt wegen geringem Gewicht und Korrosionsbeständigkeit im Außenbereich.
- Die Linsen in den Farben Rot, Gelb und Klar sind formgepresst, um für jede Funktion eine korrekte Lichtverteilung ohne zusätzliche Optik zu gewährleisten.
- Eingedichtete Dichtung für eine dichte Montage gegen Karosserie/Anbaufläche, was das Eindringen von Feuchtigkeit reduziert.
- Vier Befestigungsbohrungen (Ø 6 mm) für die mechanische Befestigung und eine Gummidurchführung/Tülle für die Zuleitung zur elektrischen Verbindung.
Elektrische und messtechnische Daten
- Nennbetriebs-Spannung: 12/24 V, kompatibel mit Pkw- und Lkw-Systemen.
- Geeignete Leuchtmittel: 3 × P21W (für Rücklicht/Brems/Stop/Anzeigefunktionen) und 1 × R10W (für Rückfahrlicht) — Standardglühlampen werden in den Fassungen verwendet.
- Abmessungen (B × H × T): 210 × 108 × 66 mm — kompakte Bauform für einfache Platzierung am Fahrzeugheck.
- Anzahl der Lichtfunktionen: 5 (Rücklicht, Reflektor, Bremslicht, Blinklicht, Rückfahrlicht).
Montage und Wartung
- Horizontal mit den vier Ø 6 mm Bolzen oder Schrauben durch die Bodenplatte montieren. Verwenden Sie geeignete Dichtung und Drehmoment bei der Befestigung, um Verformungen des Gehäuses zu vermeiden.
- Überprüfen Sie die korrekte Polarität und Sicherungsgröße beim Anschluss an 12/24 V System. Tauschen Sie bei Bedarf die Glühlampen gegen die angegebenen Typen aus, um Funktionalität und Konformität mit der Zulassung zu erhalten.
- Regelmäßige Kontrolle des Dichtungszustands wird empfohlen, um Abdichtung gegen Wasser und Schmutz sicherzustellen. Bei Anzeichen von Rissen in Linse oder Gehäuse sollte die Einheit ausgetauscht werden.
Kompatibilität
- Geeignet zur Montage an Zugfahrzeugen und Anhängern, vorausgesetzt, es liegt gegebenenfalls eine lokale Zulassung (Typ- oder Teilegutachten) für Anhängerbeleuchtung vor, wo dies erforderlich ist.
- Elektrisch kompatibel mit sowohl 12 V als auch 24 V Systemen; verwenden Sie die angegebenen Lampentypen für korrekte Leuchtstärke und Funktion.
Identifikation
- Hersteller/Marke: Hella — bekannter Anbieter von Fahrzeugsbeleuchtung, was bei Ersatzteilen und passenden Komponenten relevant sein kann.
- Artikelnummer (MPN): 102.57.17
- GTIN: 4082300025972
Die Beschreibung basiert auf den technischen Produktspezifikationen: kompakte Abmessungen, multifunktionale Linsen und Standardlampen, die die Einheit für professionelle Installationen und Ersatzteilwechsel an Fahrzeugen und Anhängern geeignet machen.
