Heckleuchte Links

Rücklicht links für kombiniertes Rücklicht, Brems-/Blink- und Nebelschlusslicht

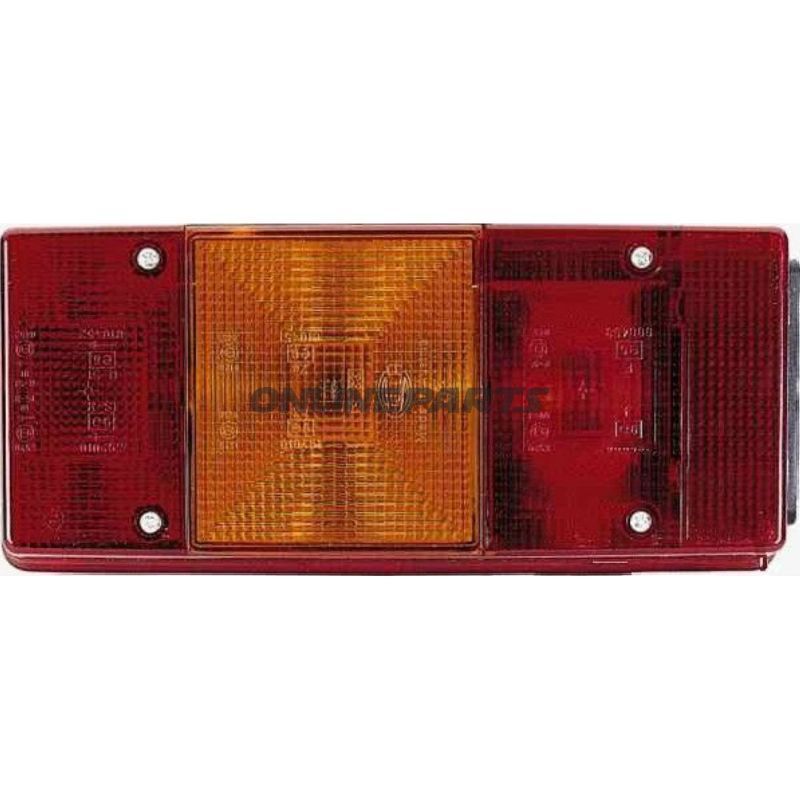

Das Produkt ist ein linkes Rücklicht von Hella (MPN: 102.21.85, GTIN: 4082300152692), ausgelegt für Fahrzeuge, bei denen eine Einheit mehrere Lichtfunktionen übernimmt: Standlicht, Bremslicht, Blinker, Nebelschlusslicht und Kennzeichenbeleuchtung. Die nachfolgende Beschreibung erklärt Funktion, Materialien, Befestigungsoptionen und technische Eigenschaften mit Fokus auf die praktische Anwendung für Mechaniker und erfahrene Motorradbesitzer.

Funktion und Anwendung

Die Einheit kombiniert die folgenden Lichtfunktionen in einem Gehäuse:

• Rot: Standlicht (Rücklicht), Bremslicht und Nebelschlusslicht
• Gelb: Blinker
• Weiß: Kennzeichenbeleuchtung

Durch den Austausch der Kennzeichenabdeckung gegen die mitgelieferte rote Blendscheibe kann das Produkt auch als Schluss-/Brems-/Blink-/Nebelschlusslicht in Situationen fungieren, in denen dies erforderlich ist. Die Einheit ist für die vertikale oder horizontale Montage vorgesehen, was bei unterschiedlichen Befestigungsflächen und Fahrzeugtypen Flexibilität bietet.

Materialien und Konstruktion

• Schwarze Bodplatte aus schlagfestem Kunststoff bietet eine robuste Basis und mäßige Chemikalienbeständigkeit bei normaler Straßenbelastung.
• Das Lichtgehäuse wird mit Kabeldurchführung (Tülle) für die Leitungsführung und mit zwei M6-Befestigungsschrauben zur Fixierung geliefert.
• Optiken gefertigt aus farbigen Kunststofflinsen: rot, gelb und weiß für die jeweiligen Funktionen, ausgelegt für herkömmliche Glühlampen.

Technische Daten und Elektro-/Lampentyp

• Nenn-Betriebsspannung: 12 V.
• Empfohlene Lampen: 1 × P21/5W (kombiniertes Positions-/Rücklicht), 2 × P21W (Blink/Bremse), 1 × R10W (Kennzeichen-/Licht). Verwenden Sie beim Austausch korrekte und homolgierte Leuchtmittel.
• Anzahl der Lichtfunktionen: 5 (Stand-, Brems-, Blink-, Nebelschlusslicht und Kennzeichenbeleuchtung).
• Gewicht und Wärmeabgabe hängen von den gewählten Lampen ab; das Gehäuse ist über die Rückplatte und die Befestigungsdurchführung belüftet.

Abmessungen und mechanische Anpassung

• Außenmaße (B × H × T): 246 × 108 × 66 mm.
• Montageabstand zwischen Schrauben kann mit Standardoptionen verwendet werden: entweder 72 mm oder 152 mm, abhängig vom Befestigungspunkt des Fahrzeugs.
• Passt zu Kennzeichen in den Formaten 520 × 120 mm und 340 × 240 mm ohne zusätzliche Adapter.

Genehmigungen und Kompatibilität

Das Produkt ist mit mehreren Typgenehmigungen (E-Kennzeichnungen) versehen: E6 450, E6 451, E6 452 und E6 453. Diese geben die Übereinstimmung mit den relevanten EU-Vorschriften für die einzelnen Lichtfunktionen an. Prüfen Sie stets, dass die konkrete Montageposition und Lichtfunktion die nationalen Anforderungen für Ihren Fahrzeugtyp erfüllt.

Montage und Wartung

• Montage mit zwei M6-Schrauben. Wählen Sie das richtige Anzugsdrehmoment, um Verformungen der Bodplatte zu vermeiden.
• Bei Kabelanschluss: sorgen Sie für korrekte Verbindungen für jede Lampenfunktion und isolieren Sie Steckverbindungen gegen Feuchtigkeit.
• Bei Lampenwechsel: verwenden Sie die empfohlenen Typen und prüfen Sie Sicherungen, Leitungsführung und Masseverbindung.

Hella ist der Hersteller dieser Einheit (MPN 102.21.85). GTIN 4082300152692 kann für Lagerverwaltung und Abgleich in Ersatzteilkatalogen verwendet werden. Konsultieren Sie bei Zweifeln zur Kompatibilität mit spezifischen Fahrzeugmodellen die relevante technische Dokumentation oder die Datenblätter des Herstellers.
