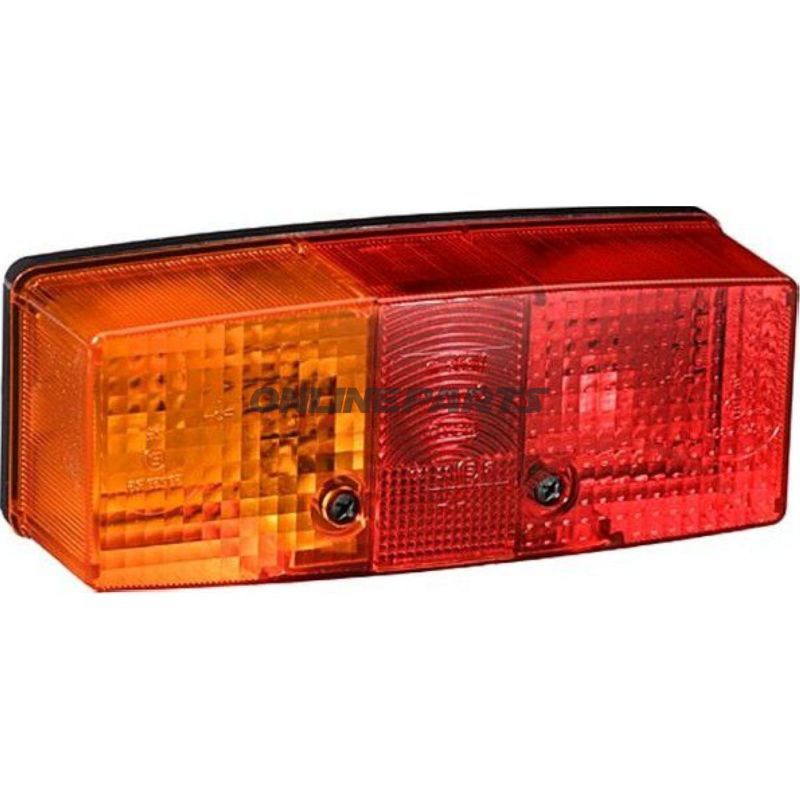

Rücklicht links zur horizontalen Montage — Hella Dreikammerleuchte
Dieses Rücklicht (Hella, MPN: 102.90.32, GTIN: 4082300051490) ist eine Dreikammer-Einheit, die für die linke Montage an Fahrzeugen vorgesehen ist, bei denen Rücklicht, Bremslicht und Blinker in einer einzigen Einheit benötigt werden. Das Produkt ist für die horizontale Montage ausgeführt und wird ohne Glühlampen und ohne Dichtung geliefert.
Funktion und Anwendung
- Drei Funktionen in einer Einheit: rote Linse deckt Rücklicht und Bremslicht ab, gelbe Linse deckt Blinker ab.
- Für die linke Seite ausgelegt (Beifahrer-/linke Montage je nach Fahrzeugtyp).
- Geeignet für Fahrzeuge mit 12 V- oder 24 V-Bordnetz.
- Geprüft und genehmigt mit den E-Typ-Kennzeichnungen E1 130 und E1 53253, was die Übereinstimmung mit den geltenden ECE-Anforderungen für die angegebenen Funktionen anzeigt.
Materialien und Konstruktion
- Gehäuse aus schwarzem Kunststoff, das Korrosionsbeständigkeit und geringes Gewicht bietet. Das Kunststoffmaterial wurde gewählt, um Witterungseinflüssen zu widerstehen und galvanische Korrosion an Verbindungsstellen zu reduzieren.
- Linsen in rotem und gelbem Material für die jeweiligen Funktionen; das Material ist optisch an gängige Lichtquellen wie Glühlampen/glasklare Lampen angepasst.
- Wird mit Dichtung und zwei Befestigungsschrauben (3,9 x 16 mm) für eine mechanisch sichere Montage geliefert; beachten Sie, dass das Produkt ohne zusätzliches Dichtmittel außer der mitgelieferten Dichtung geliefert wird.
Elektrische und technische Daten
- Nennspannung: 12/24 V — kompatibel mit den elektrischen Systemen von PKW und leichten Nutzfahrzeugen, vorausgesetzt die richtige Lampenauswahl.
- Anzahl der Lichtfunktionen: 3 (Rücklicht, Bremslicht, Blinker).
- Empfohlene Lampen: 2 x P21W (Rücklicht/Bremslicht), 1 x R10W (Blinker). Lampen sind nicht enthalten.
Abmessungen und Montageanforderungen
- Maße (B x H x T): 158 x 64 x 51 mm — kompakte Dreikammerlösung, die eine geeignete Ausschnitts- oder Montagefläche bei horizontaler Installation erfordert.
- Montageart: horizontal/liegend. Stellen Sie sicher, dass die Montagefläche die Abmessungen aufnehmen kann und die korrekte Ausrichtung für Blinker und Licht gewährleistet ist.
- Montagematerial: die mitgelieferte Anzahl an Schrauben und die Dichtung sind für eine Standardbefestigung ausgelegt; zusätzliche Abdichtung kann empfohlen werden, wenn die Montagefläche direkter Wasserzufuhr ausgesetzt ist.
Kompatibilität und Anwendungshinweise
- Geeignet für Fahrzeuge, Anhänger und Aufbaugeräte, bei denen eine Dreikammer-Linksbeleuchtung erforderlich ist.
- Überprüfen Sie vor der Installation stets Lampentyp und Spannung im elektrischen System des Fahrzeugs, um Überlastung oder Fehlfunktionen zu vermeiden.
- Da die Einheit keine Lampen oder zusätzlichen Dichtkomponenten enthält, sollte bei der Montage die korrekte IP-Schutzart in Bezug auf die Einsatzbedingungen des Fahrzeugs überprüft werden.
Qualität und Zertifizierung
- Die Marke Hella ist Teil der Produktidentifikation und weist auf die Produktlinie des Herstellers für Fahrzeugscheinwerfer hin.
- Das Produkt ist E-Typ-geprüft (E1 130, E1 53253), was die Übereinstimmung mit relevanten gesetzlichen Anforderungen für Signalleuchten bestätigt.
Identifikation
- Hersteller/Marke: Hella
- MPN (Teilenummer): 102.90.32
- GTIN: 4082300051490
Bei der Montage werden korrekte elektrische Verbindung und leichtes mechanisches Nachziehen nach einer Funktionsprüfung empfohlen. Erwägen Sie zusätzliches Dichtmittel bei der Installation in Bereichen mit starker Wasserbelastung, um langfristige Abdichtung und Betriebssicherheit zu gewährleisten.
