Heckleuchte Links

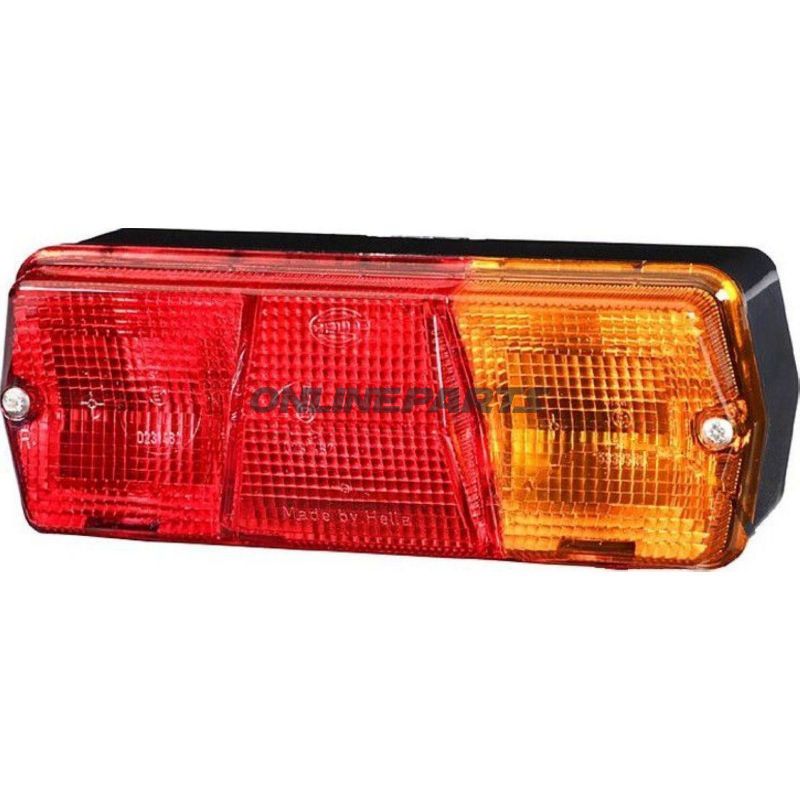

Rücklicht links zur horizontalen Montage — Hella Rück-/Brems-/Blinklicht

Produkt: Rücklicht für die linke Seite von Hella (MPN: 102.22.68, GTIN: 4082300051315). Diese Einheit kombiniert Rücklicht, Bremslicht und Blinkleuchte in einem kompakten Modul für die horizontale Montage.

Funktion und Anwendung

• Das Rücklicht bietet drei separate Lichtfunktionen: rotes Licht für Rücklicht und Bremslicht sowie gelbes Licht für den Blinker.
• Konstruktionsbedingt ist das Licht für die linke Montageposition an Motorrädern oder ähnlichen Fahrzeugen ausgelegt.
• Die Nennbetriebsspannung beträgt 12/24 V, wodurch die Einheit sowohl für gängige Motorradsysteme als auch für Fahrzeuge mit 24-V-Elektrosystemen geeignet ist, vorausgesetzt, die Lampen und Sicherungen entsprechen dem System.

Materialien und Konstruktion

• Das Gehäuse ist aus schwarzem Kunststoff gefertigt und für die horizontale Montage dimensioniert und geformt. Kunststoff bietet Korrosionsbeständigkeit und geringes Gewicht im Vergleich zu Metallgehäusen.
• Frontlinsen in Rot und Gelb werden jeweils für Rücklicht/Bremslicht und Blinker verwendet, um eine korrekte Lichtverteilung und Sichtbarkeit zu gewährleisten.
• Der Befestigungspunkt wird mit zwei M6-Befestigungsschrauben geliefert, was ein üblicher Standard für Stellen ist, an denen das Licht mechanisch am Rahmen oder an Halterungen befestigt wird.

Glühbirnen und elektrische Details

• Birnentypen: 2 x P21W (Rücklicht/Bremslicht) und 1 x R10W (Blinker). Dies sind Standard-Glühlampen; die Wahl der korrekten Lampen ist entscheidend für die richtige Lichtstärke und elektrische Belastung.
• Beachten Sie, dass beim Austausch die Lampenfassung, der Sockeltyp und die Sicherungsgröße im vorhandenen elektrischen System überprüft werden sollten.

Abmessungen und Montage

• Maße (B x H x T): 201 x 76 x 71 mm. Diese Maße sind nützlich bei der Planung von Halterungen und Einbauhöhlen.
• Für die horizontale Montage ausgelegt; stellen Sie sicher, dass der Montagewinkel und die Kabeldurchführungen mit der Originalanordnung des Fahrzeugs übereinstimmen, um Wasseransammlungen und Schäden an Lampen oder Kontakten zu vermeiden.

Sicherheit und Zertifizierung

• Das Produkt ist mit den Zulassungen gekennzeichnet: E1 31482, E1 43322, E1 53335. Diese E-Kennzeichnungen weisen auf die Einhaltung relevanter europäischer Anforderungen an Lichtfunktionen und Sichtbarkeit hin.

Kompatibilität und praktische Hinweise

• Hella als Hersteller ist bekannt für Fahrzeugkomponenten; die MPN 102.22.68 identifiziert dieses spezifische Modul. Verwenden Sie die GTIN 4082300051315 bei Abfragen in Ersatzteilkatalogen, um passende Halterungen und elektrische Anschlussdaten zu finden.
• Prüfen Sie Platzverhältnisse, Linsentypen und Lampenfassungen beim Austausch, um die Kompatibilität mit dem vorhandenen Kabelbaum und Blinkrelais sicherzustellen. Besonders beim Wechsel zwischen 12-V- und 24-V-Systemen wird die Kontrolle von Relais und Lampenauswahl für korrekte Blinkfrequenz und Lichtstärke empfohlen.
• Bei der Montage wird das korrekte Anzugsmoment für M6-Schrauben sowie die Verwendung von Dichtmittel oder Dichtung empfohlen, wo nötig, um das Eindringen von Feuchtigkeit zu verhindern.

Kurz technische Übersicht

• Hersteller: Hella
• MPN: 102.22.68
• GTIN: 4082300051315
• Spannung: 12/24 V
• Birnen: 2 x P21W, 1 x R10W
• Maße: 201 x 76 x 71 mm (B x H x T)
• Montage: horizontal, linke Seite
• Zulassungen: E1 31482, E1 43322, E1 53335

Kontaktieren Sie eine Fachwerkstatt oder einen Ersatzteilspezialisten, wenn Sie unsicher bezüglich der elektrischen Integration sind oder ob das Produkt zu Ihrem spezifischen Modell passt. Geben Sie bei Anfragen die MPN 102.22.68 und die GTIN 4082300051315 zur schnellen Identifikation an.
