Heckleuchte Links

Rücklicht für die linke Seite für Trailer/Anhänger

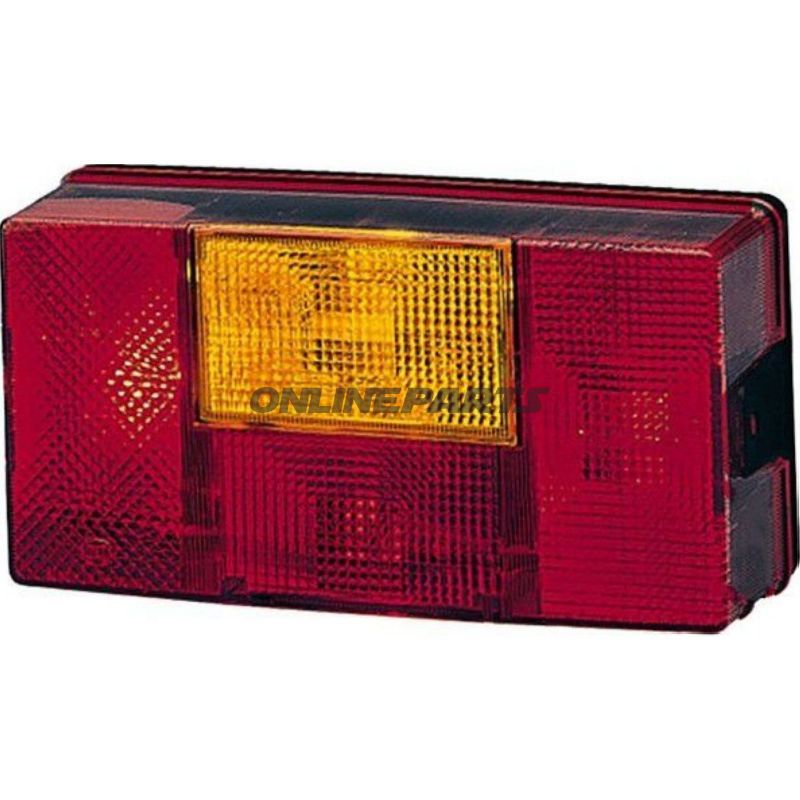

Dieses linke Rücklicht von Hella (MPN: 102.56.67, GTIN: 4082300026030) ist für die horizontale Montage an Trailern und Anhängern ausgelegt. Es vereint mehrere Lichtfunktionen in einer Einheit und ist für 12/24 V Systeme geeignet, wodurch es sowohl für leichtere als auch schwerere Zugkombinationen relevant ist.

Funktion und Anwendung

• Das Rücklicht bietet drei rote Funktionen: Positionslicht (Rücklicht), Bremslicht und Nebelschlusslicht/zusätzliches Rücklicht.
• Der gelbe Abschnitt dient als Blinker.
• Ausgelegt für horizontale Befestigung an der linken Seite des Heckbereichs des Trailers.
• Elektrisch kompatibel mit sowohl 12 V als auch 24 V Systemen, wodurch es in verschiedenen Fahrzeug- und Anhängerkonfigurationen verwendbar ist.

Materialien und Aufbau

• Optiken: Kombination aus roter und gelber Kunststofflinse, optisch geformt, um die Lichtfunktionen visuell und funktional zu trennen.
• Bodenplatte: schwarze Bodenplatte mit vier durchgehenden Befestigungsbohrungen (Ø 6 mm) für Bolzen oder Schrauben, die eine stabile und reproduzierbare Montage an flachen Trailerkarosserien ermöglicht.
• Lampensockel: Ausgelegt für den Einsatz mit herkömmlichen Glühlampen (3 x P21W und 1 x R10W), was Wartung und Austausch unter Feldbedingungen vereinfacht.

Technische Daten und Abmessungen

• Spannung: 12 / 24 Volt.
• Abmessungen (B x H x T): 210 x 108 x 66 mm — Maße zur Planung der Montagefläche und Einpassung in das Heck des Trailers.
• Montageposition: linke Seite.
• Zulassung: gekennzeichnet mit Typgenehmigung E13 9385, was auf die Übereinstimmung mit den relevanten Anforderungen für Rückleuchten in der EU hinweist.

Praktische Hinweise zur Montage und Wartung

• Befestigungsbohrungen Ø 6 mm erfordern geeignete Schrauben/Bolzen und Abdichtung gegen Vibrationen und Eindringen von Feuchtigkeit. Achten Sie beim Anziehen auf das korrekte Anzugsdrehmoment, um Verformungen der Bodenplatte zu vermeiden.
• Verwenden Sie die angegebenen Lampentypen (P21W für die drei roten Funktionen und R10W für den Blinker), um die korrekte Lichtverteilung und elektrische Belastung zu erhalten. Bei einem möglichen Austausch auf LED-Lösungen sind Belastungs- und Blinkrelais separat zu berücksichtigen.
• Überprüfen Sie die Abdichtung zur Karosserie bei der Montage; die Leuchte ist für die Außenmontage vorgesehen, aber eine korrekte Abdichtung erhöht die Lebensdauer unter Straßen- und Witterungseinflüssen.

Kompatibilität und Einsatzbereiche

Das Produkt ist geeignet für PKW- und Nutzanhänger, Reisemobile und andere Anhängerkombinationen, bei denen auf der linken Seite eine kombinierte Rückleuchte mit Blinkfunktion erforderlich ist. Der nominelle 12/24 V Betrieb macht es kompatibel mit Pkw, Transportern und Lkw, sofern der Montageplatz und die elektrischen Anschlüsse übereinstimmen.

Identifikation

Als Hella-Einheit (Marke: Hella) trägt das Produkt die MPN 102.56.67 und GTIN 4082300026030, die bei Bestellung, Ersatzteilidentifikation und Überprüfung der Typgenehmigung (E13 9385) verwendet werden können.
