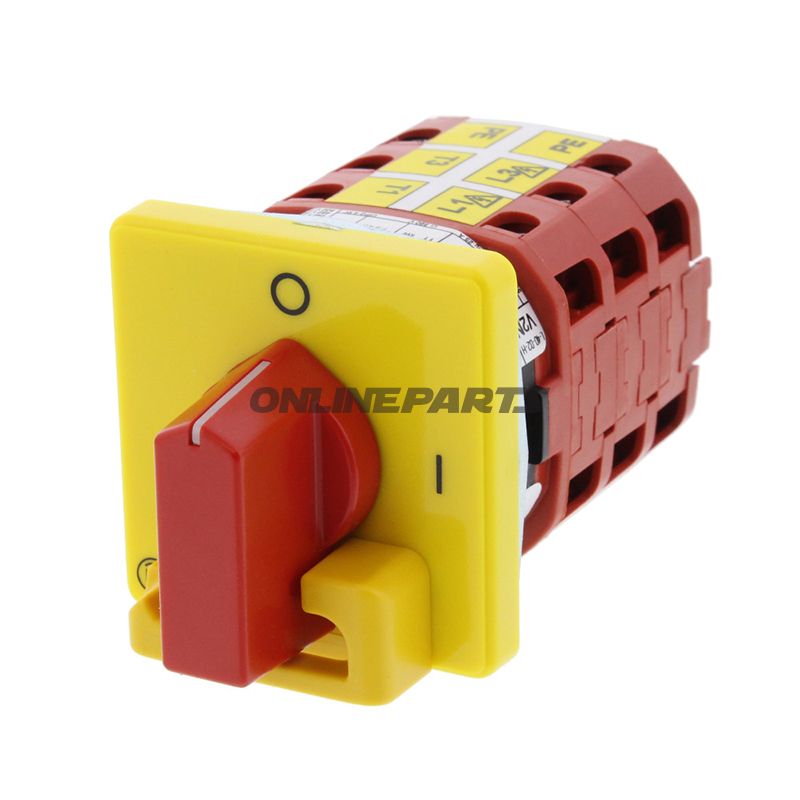

Hauptschalter für Consul EL Modelle H300/301/327/331/354/355
Produktübersicht: Dieser Hauptschalter ist für den Einsatz an Consul EL-Maschinen mit den Modellnummern H300, H301, H327, H331, H354 und H355 ausgelegt. Er bietet eine mechanische Schalterfunktion zum sicheren Trennen der Stromversorgung und besteht aus einer Kombination aus Kunststoff und Stahl, um eine ausgewogene Verbindung elektrischer Isolation und mechanischer Festigkeit zu erreichen.
Funktion: Der Hauptschalter dient zum Unterbrechen bzw. Herstellen der Stromzufuhr zentral im elektrischen System der Maschine. Er wird typischerweise als Not- oder Servoschalter verwendet, wo eine klare, abgegrenzte Position für Ein/Aus-Funktion erforderlich ist. Die Konstruktion sorgt für eine stabile Kontakposition und visuelle Indikation des Schalterzustands.
- Materialien: Gehäuse und Knopf aus Kunststoff kombiniert mit Innen- und Montagedteilen aus Stahl. Der Kunststoffteil bietet elektrische Isolation und Formstabilität, während die Stahlausführung eine robuste Montage und Haltbarkeit bei Vibrationen sicherstellt.
- Physikalische Maße: Gesamtlänge: 84 mm; Breite: 44 mm; Höhe: 41 mm; Frontplatte (Blende): 48 x 48 mm. Diese Abmessungen werden bei der Planung der Integration in Schalttafel oder Gehäuse berücksichtigt.
- Montage: Die Frontplatte von 48 x 48 mm erfordert eine entsprechende Aussparung im Panel. Montageschrauben und -halterung werden gegen den Stahlrahmen befestigt. Sicherstellen, dass die Schraubverbindung korrekt festgezogen ist, um Verformungen des Kunststoffteils zu vermeiden.
- Elektrisch: Typischer Einsatz als mechanischer Schalter; für eine sichere Anschaltung befolgen Sie die elektrischen Schaltpläne der Maschine und geltende Normen für Kabelquerschnitte, Sicherungen und Erdung.
Ursprüngliche Referenz und Identifikation: Das Produkt entspricht der Originalnummer 141838 und ist als Typ V2N 01/HS-F1-BE-RG angegeben. Die herstellerseitige Bezeichnung in den Vertriebsunterlagen ist MPN 652.07.26. Die GTIN ist in dem verfügbaren Material nicht angegeben.
Verwendbarkeit und Kompatibilität: Dieser Hauptschalter richtet sich speziell an die oben genannte Consul EL-Serie. Beim Austausch sollte die mechanische Passform und die elektrischen Anschlüsse mit der bestehenden Installation abgeglichen werden. Falls Unklarheiten zur Kompatibilität bestehen, vergleichen Sie Originalnr. 141838 oder die Typenbezeichnung V2N 01/HS-F1-BE-RG mit dem alten Gerät vor der Montage.
Technische Hinweise und Installationstipps:
- Stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Arbeiten am elektrischen System durchgeführt werden.
- Nach der Montage mechanische Fixierung und Funktion durch mehrere Zyklen prüfen, um korrekten Kontaktdruck und Position zu gewährleisten.
- Bei Einsatz in feuchten oder stark verschmutzten Umgebungen geeignete Dichtungen oder Gehäusemaßnahmen in Erwägung ziehen, da Kunststoffkomponenten im Laufe der Zeit durch Chemikalien beeinträchtigt werden können.
- Der Ersatzteil entspricht den angegebenen physischen Maßen; wenn Paneelausschnitt oder Halter modifiziert wurden, müssen diese vor der endgültigen Befestigung angepasst werden.
Hinweis zur Identifikation: Die Informationen stammen aus Produktdaten, in denen MPN als 652.07.26 und Originalnummer 141838 angegeben ist. GTIN und Markenname sind im Quellmaterial nicht angegeben; wenden Sie sich für weitere Nachverfolgbarkeit an den Lieferanten oder Servicedienstleister, falls GTIN/Herstellername in der Dokumentation erforderlich sind.
