Hauptkarte für Profiline 760 (Butler) — Hauptplatine zur Steuerung

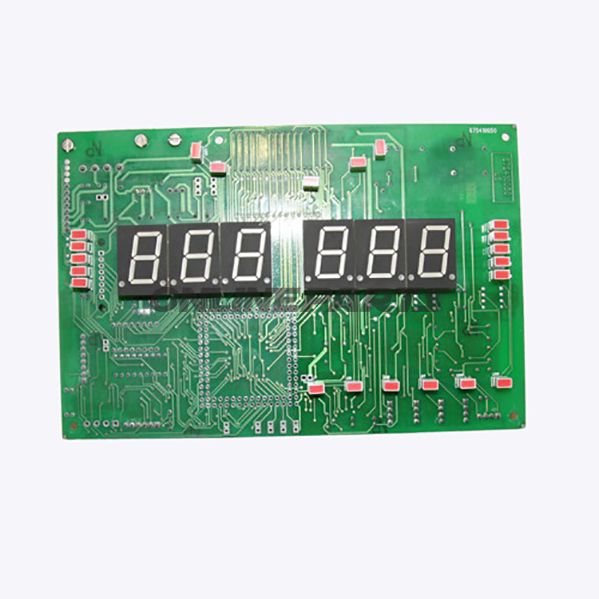

Produkt: HAUPTKARTE Profiline 760 86SC41469
Diese Hauptkarte ist als Hauptplatine für die Profiline 760‑Serie von Butler entwickelt worden und wird als zentrale Steuereinheit im elektronischen System der Maschine verwendet. Die Platine sammelt Signale von Sensoren, steuert Ausgänge zu Aktoren und sorgt für die Kommunikation zwischen Teilsystemen. Sie wird als Originalteil von Butler hergestellt und geliefert, unter dem Markenzeichen Blitz Rotary mit der Herstellungsnummer (MPN) 677.04.32 vertrieben.
- Funktion: Die Hauptkarte fungiert als zentrale Leiterplatte des Systems, auf der Signalfarbeitung, Stromverteilung und Interface‑Logik zusammengefasst sind. Sie verarbeitet Eingänge von angeschlossenen Geräten und liefert gesteuerte Ausgänge an Motoren, Ventile oder andere Aktoren, abhängig von der Maschinenkonfiguration.
- Physische Größe: Länge 190 mm, Breite 125 mm. Die Abmessungen sind wichtig beim Austausch, da Befestigungslöcher und Steckeranordnung typischerweise nach diesem Format gestaltet sind.
- Konstruktion und Materialien: Die Karte ist auf standard PCB‑Basis ausgeführt, mit auf der Oberfläche gelöteten Bauteilen. Die Wahl hochwertiger Bauteile und die Oberflächenbeschichtung vom Hersteller sichern Korrosionsbeständigkeit und verbessern die Betriebssicherheit in industriellen Umgebungen. Anschlussstecker, Befestigungslöcher und Pads sind für eine mechanisch stabile Montage im Gehäuse dimensioniert.
- Kompatibilität: Direkter Ersatz für Profiline 760‑Modelle, die das Butler‑Originalteil mit derselben Referenz 86SC41469/677.04.32 verwenden. Beim Austausch sollten Sie die physische Passgenauigkeit von Steckern, Befestigungslöchern und eventuellen montierten Kühl-/Schirmsicherungen vor der Installation überprüfen.
- Identifikation: MPN: 677.04.32. Brand-/Lieferantenangabe ist Blitz Rotary als Distributor/ Markenbuchführung, während das Bauteil selbst als Butler‑Originalteil aufgeführt ist.
Installations- und Handhabungshinweise
- Trennen Sie die Stromversorgung und folgen Sie ESD-sicheren Verfahren, bevor Sie am Hauptkart arbeiten, um Schäden an elektronischen Bauteilen zu vermeiden.
- Überprüfen Sie visuell die Integrität von Lötstellen und Steckern vor der Montage; beschädigte oder lose Stecker können zu Fehlern in der Systemkommunikation führen.
- Beim Austausch der Platine verifizieren Sie Firmware‑/Konfigurationsanforderungen für das spezifische Gerät — einige Installationen erfordern Anpassungen oder Softwareaktualisierungen nach dem physischen Austausch.
Technische Referenz und Rückverfolgbarkeit
Das Produkt ist mit der MPN 677.04.32 gekennzeichnet und unter dem Titel HAUPTKARTE Profiline 760 86SC41469 registriert. GTIN ist für diesen Artikel nicht angegeben; bei Bedarf für Rückverfolgbarkeit oder Dokumentation für Beschaffung/Qualitätsmanagement wird empfohlen, den Lieferanten Blitz Rotary oder den ursprünglichen Hersteller Butler für weitere Informationen zu kontaktieren.
Hinweis: Die Beschreibung basiert auf den gelieferten Maßen und Herstellerbezeichnungen. Stellen Sie sicher, dass Sie Montagemaße, Steckertyp und eventuelle mechanische Befestigungspunkte mit der vorhandenen Einheit vor Kauf und Installation vergleichen.
