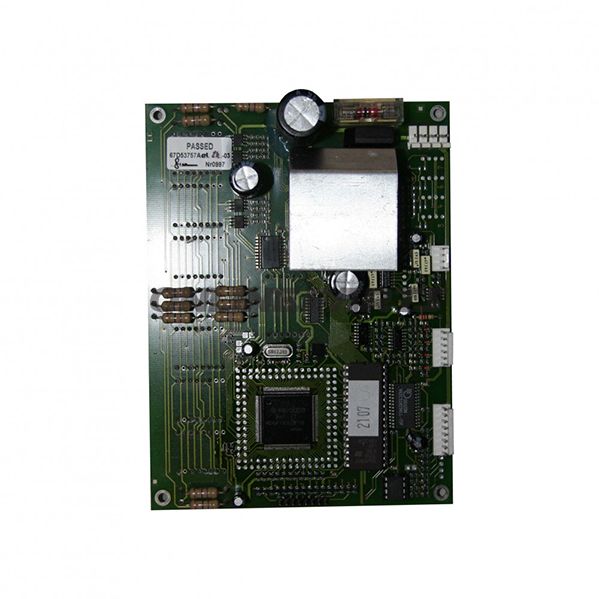

Motherboard für Butler PF751/7310 (Butler 86SC56201) – Steuerplatine
Produkt: Motherboard für Butler PF751/7310 (Referenznummer Butler 86SC56201). Diese Leiterplatte fungiert als Haupt- bzw. Steuerplatine in dem angegebenen Butler-Gerät und übernimmt die elektrische Verbindung sowie die Signalverteilung zwischen Komponenten im Steuermodul der Maschine.
Funktion: Die Hauptplatine koordiniert interne Signale, Stromverteilung und Verbindungen zu Peripheriekomponenten der Butler PF751/7310-Einheit. Sie wird als Ersatzplatine verwendet, wenn die vorhandene Hauptplatine defekt ist, Bauteilfehler vorliegen oder Beschädigungen durch z.B. Überspannung, Feuchtigkeit oder mechanische Einflüsse auftreten. Die Montage erfolgt typischerweise durch Austausch der defekten Karte im Gehäuse und Anschluss der vorhandenen Steckverbinder und Kabelbunde.
- Kompatibilität: Entwickelt für Butler PF751/7310-Einheiten mit der Referenz 86SC56201. Benutzer sollten die Seriennummer und das physische Layout der vorhandenen Karte prüfen, um eine direkte Passform und Übereinstimmung der Steckverbindungen sicherzustellen.
- Maße: Länge 160 mm, Breite 120 mm. Diese Abmessungen sind wichtig bei der Beurteilung von Montageplatz und Schraubenbohrungen im Gehäuse.
- Herkunft und Marke: Wird unter der Bezeichnung Blitz Rotary geliefert, und das Teil entspricht dem Butler-Originalbauteil gemäß Dokumentation (MPN 677.05.64).
Material und Aufbau: Die Karte ist aus standardmäßigem PCB-Material gefertigt mit maßgeblichen Isolations- und Leitbahnen, Lötpunkten und Montageschrauben. Die Bauteadauswahl eines solchen Motherboards umfasst typischerweise Standardpassive Bauteile (Widerstände, Kondensatoren), Verbindungskontakte und gegebenenfalls ICs zur Steuerung und Signalverarbeitung. Die Materialwahl fokussiert sich auf elektrische Stabilität und mechanische Passform statt auf Optik. Es sind keine besonderen Oberflächenbehandlungen oder Konformalbeschichtung in den Liefereinheiten angegeben; bei Bedarf an zusätzlicher Feuchtigkeits- oder Vibrationsschutz empfiehlt sich eine lokale Nachbehandlung oder Prüfung der Relevanz im Serviceverfahren.
Technische Identifikation: Hersteller-eigene Ersatzteilnummer (MPN) ist 677.05.64. GTIN ist in den verfügbaren Daten nicht angegeben. MPN und Marke sind in der Ersatzteil-Dokumentation enthalten und helfen bei der Suche nach der passenden Hardware für Service und Ersatzteil-Logistik.
Montage- und Servicehinweise:
- Beachten Sie die Abbruch- und Demontageverfahren des Herstellers: Strom trennen, Verbindungen dokumentieren und Steckplätze vor dem Ausbau fotografieren.
- Prüfen Sie die physische Passform von Schraubenlöchern und Steckverbindungen vor dauerhafter Befestigung.
- Beim Austausch eines einzelnen Steuermoduls sollten Anschlüsse auf Korrosion oder Beschädigungen überprüft werden; bei Bedarf austauschen, um Fehlfunktionen nach der Montage zu vermeiden.
- Wenn die Karte Anzeichen von Wärme- oder Flüssigkeitsschäden zeigt, sollten auch angrenzende Bauteile inspiziert werden.
Praktische Anwendung: Die Zielgruppe sind Servicetechniker und erfahrene Motorradfahrer bzw. Mechaniker, die Reparaturen an Butler PF751/7310-Einheiten durchführen. Die Beschreibung und MPN 677.05.64 können bei Bestellung des Ersatzteils oder bei Abgleich in Ersatzteil-Datenbanken unter der Marke Blitz Rotary verwendet werden.
Hinweis: In den Produktdaten ist keine GTIN angegeben. Stellen Sie sicher, MPN (677.05.64), physische Abmessungen (160 x 120 mm) und Steckanordnung mit dem defekten Gerät abzugleichen, um das richtige Ersatzteil sicherzustellen.
