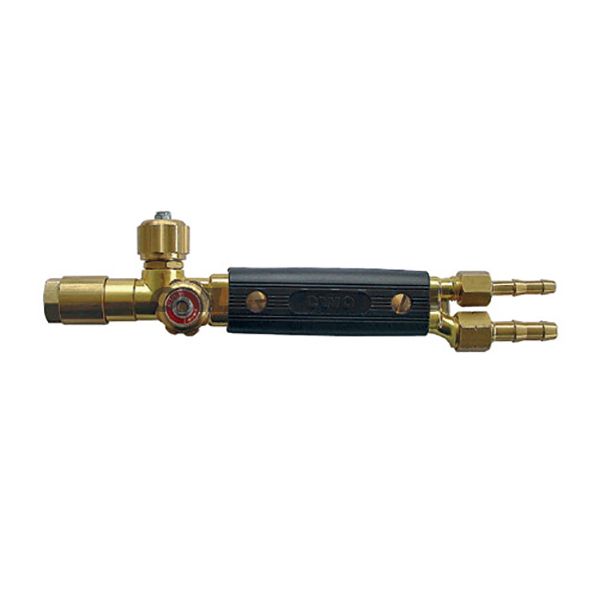

91 mm Griff 17 mm für Schweiß- und Schneidbrenner
Produkt: Griff 17 mm von EWO (MPN: 659.36.10, GTIN: 4030875100150).
Dieser Griff ist entwickelt, um Einsätze zum Schweißen und Schneiden aufzunehmen und fungiert als Verbindungs- und Betätigungspunkt zwischen Schläuchen und Schweiß-/Schneideinsatz. Der Griff enthält trennbare Verbindungen sowohl für Sauerstoff als auch für Acetylen sowie integrierte Sperr- oder Regelventile, damit der Gasfluss direkt am Griff geöffnet und geschlossen werden kann.
- Anwendung: Zur Montage von Schweiß- oder Schneideeinsätzen, bei denen der Zugang zu Sauerstoff- und Acetylen-Gas mit individueller Regulierung am Bedienelement erforderlich ist.
- Passt auf Achse: Entwickelt für eine 17 mm Achse mit Umlaufer (Überlaufs-/Übergangsmutter), die eine mechanische Befestigung des Einsatzes sicherstellt.
- Schlauch- und Anschluss-Standard: Dimensioniert für normale Schläuche: Sauerstoffanschluss G 1/4 mit Schlüsselweite LW6 und Acetylenanschluss G 3/8 Rechtsgewinde (LH) mit Schlüsselweite LW9.
Materialien und Eigenschaften
- Gehäuse aus für Werkzeuggebrauch in Schweiß- und Schneidanwendungen geeigneten Materialien mit Fokus auf Verschleißfestigkeit und Beständigkeit gegenüber Wärme und Einflüssen von Gasinstallationen.
- Die Umlaufermutter ist für festen und dichtem Montageaufbau auf 17 mm Achsen dimensioniert, um unbeabsichtigtes Lösen während der Arbeit zu minimieren.
- Die Ventile sind integriert für getrennte Steuerung von Sauerstoff und Acetylen und sind so ausgelegt, dass eine präzise Öffnung-/Schließung ohne unnötiges Spiel bei der Bedienung gewährleistet ist.
- Die Schlauchverbindungen sind als lose/abnehmbar ausgeführt, was Wartung und Austausch von Schläuchen erleichtert.
Kompatibilität und Installation
- Direkt kompatibel mit Standard-Schweiß- und Schneideeinsätzen, die eine 17 mm Achse mit Umlaufer verwenden.
- Nutzer sollen sicherstellen, dass Schläuche und Anschlüsse den angegebenen Gewindetypen entsprechen (Sauerstoff G 1/4 x LW6; Acetylen G 3/8 LH x LW9), um eine ordentliche Dichtheit und sichere Verbindung zu erreichen.
- Bei der Installation wird empfohlen, das korrekte Anzugsmoment für die Umlaufermutter zu verwenden und Dichtungen visuell zu prüfen, bevor der Betrieb aufgenommen wird.
Sicherheit und Wartung
- Der Griff ist gemäß den geltenden Sicherheitsrichtlinien für Gas-Schweißen und -Schneiden zu verwenden.
- Regelmäßig Ventile und Schlauchverbindungen auf Lecks und mechanische Abnutzung überprüfen. Dichtungen und Schläuche gemäß Herstelleranweisung oder bei Anzeichen von Beschädigung austauschen.
Das Produkt wird von EWO vermarktet und ist identifiziert als MPN 659.36.10 und GTIN 4030875100150, was bei Bestellung oder bei Anfragen zu Ersatzteilen genutzt werden kann.
