Handgewindebohrer Satz M93-Teilig

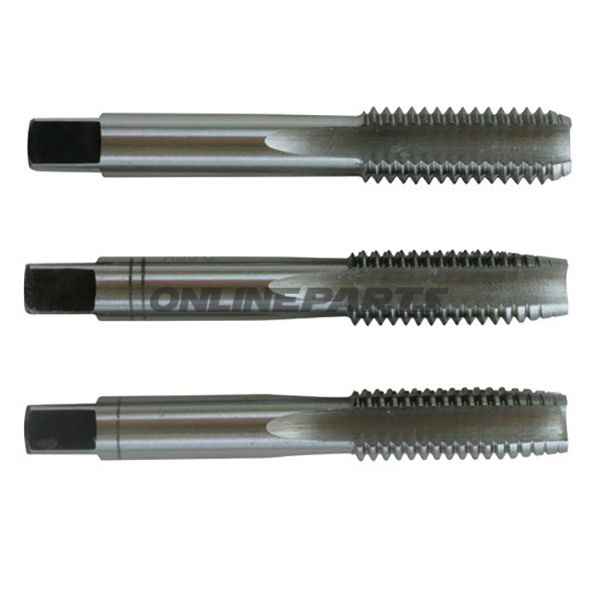

Handgewindebohrer-Set M9 x 1,25 mm — 3-teiliges Set zum Handtappen in Stahl

GTIN: 4250059512115
MPN: 637.19.75

Dieses Handgewindebohrer-Set besteht aus drei Handtappen, konzipiert für metrische ISO-Gewinde M9 x 1,25 mm. Das Set folgt DIN/ISO-Normen und ist für manuelles Gewindeschneiden in leicht bearbeitbaren Stahlsorten bis ca. 750 N/mm² vorgesehen. Die drei Teile des Sets decken die üblichen Schritte beim Handtappen ab: Vorbohrer (Ausbohrer), Zwischenbohrer und Finish-/Nachbearbeiter, sodass man eine korrekte Gewindeform und Toleranz erzielt.

Funktion und Anwendung

• Gewindeart: Metrisches ISO-Gewinde nach DIN 13, Toleranzklasse ISO 2 (6h), geeignet für standardisierte Montagen.
• Anwendung: Handtapp-Satz für manuelle Nutzung bei Reparaturen, Wartung und kleineren Produktionsserien, primär in Stahl.
• Arbeitsprozess: Verwenden Sie den Vorbohrer zum Start und Grobskparierung, den Zwischenbohrer zur Folge, und den Finish-Bohrer, um die endgültige Abmessung und Oberfläche zu erreichen.

Materialien und Konstruktion

Die Verzahnungen sind aus Schnellarbeitsstahl (HSS) gefertigt, was eine Kombination aus Verschleißfestigkeit und Zähigkeit beim Handtappen bietet. HSS eignet sich für die Bearbeitung von Stahl mit Zugfestigkeiten bis ca. 750 N/mm² und hält wiederholte manuelle Belastungen besser aus als weichere Werkzeugstahl.

Der Schaft verfügt über ein sechskantiges Ende mit äußeren Maßen von 4,9 mm, damit die Bohrer sicher in Handhalter oder Ringschlüssel mit Vierkantwellen gesichert werden können. Die sechskantige Montage sorgt für Drehmoment-Sicherheit während der manuellen Rotation und erleichtert das Anwenden des passenden Drehmoments bei leichter Rückführung von Spänen.

Technische Spezifikationen

• Gewinde: M9 x 1,25 mm (metrisch ISO)
• Toleranzklasse: ISO 2 (6h) gemäß DIN 13
• Material: HSS (Schnellarbeitsstahl)
• Empfohlenes Werkstückmaterial: Stahl bis ca. 750 N/mm²
• Schaft (Außensechskant): 4,9 mm
• Gesamt-Set: Vorbearbeiter, Zwischenbearbeiter und Nachbearbeiter

Praktische Hinweise zur Verwendung

• Durchführungsvorbohren: Verwenden Sie das richtige Führungsloch für M9-Gewinde, um eine gute Späneabfuhr und ein korrektes Gewindeprofil zu gewährleisten.
• Räumung und Schmiermittel: Verwenden Sie geeignete Schneidflüssigkeiten beim Handtappen in Stahl, um Reibung zu reduzieren und die Lebensdauer des Werkzeugs zu erhöhen.
• Reinigung: Entfernen Sie Späne regelmäßig zwischen den Stufen, um Beschädigungen des Gewindes oder Gratbildung zu vermeiden.
• Montagewerkzeug: Verwenden Sie Handhalter oder Ringschlüssel, die zu 4,9 mm Vierkant passen, für sicheren Halt.

Kompatibilität und Einsatzprofil

Das Set richtet sich an Mechaniker, Werkstattmonteure und Motorradbesitzer, die Reparaturen oder Anpassungen durchführen, bei denen ein M9 x 1,25 mm-Gewinde vorkommt. Da die Bohrer aus HSS bestehen, eignen sie sich besonders für kürzere Serien und Reparaturen in gewöhnlichem Stahl; bei härteren Materialien oder langen Serien sollte die Werkzeugwahl nach Belastung und Wirtschaftlichkeit bewertet werden.

GTIN 4250059512115 und Herstellernummer MPN 637.19.75 können für Identifikation und Bestell-/Nachbestellung desselben Sets verwendet werden. Das Produkt wird als dreiteiliges Handtapp-Set geliefert, ohne weitere Verpackungsanzahl in der Beschreibung angegeben.
