Handgewindebohrer Satz M223-Teilig

Händelgewindebohrsatz M22 3-teilig für metrische ISO-Gewinde

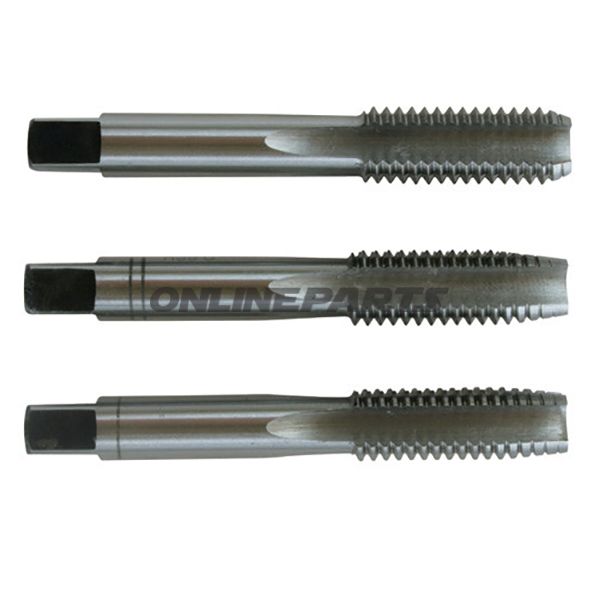

Produktübersicht: Dieses Handgewindebohrsatz (MPN: 637.20.49, GTIN: 4250059512306) ist eine 3-teilige Lösung zur Herstellung metrischer ISO-Gewinde M22 x 2,50 mm. Das Set besteht aus Vor-, Mittel- und Finishschneider aus HSS (Hochgeschwindigkeitsstahl) gemäß DIN 352 und DIN 13, Toleranzzeichnung ISO 2 (6h).

Funktion und Anwendung

Die Handgewindebohrer sind für manuelles Gewindeschneiden in Durchgangs- und Blindlöchern in leicht bearbeitbaren Stählen mit Zugfestigkeiten bis etwa 750 N/mm² ausgelegt. Das Vorgehen folgt dem traditionellen dreiteiligen Aufbau: ein Vorschneider zur Etablierung von Einlauf und groben Spuren, ein Mittelschneider zur Vertiefung des Profils und ein Finishschneider zur Erreichung korrekter Abmessungs- und Formtoleranzen.

Materialwahl und Eigenschaften

• Material: HSS (Hochgeschwindigkeitsstahl) — bietet gute Härte und Verschleißfestigkeit bei handwerklicher Verwendung sowie Beständigkeit gegen Wärmeaufbau bei vernünftigen Schnitteinstellungen.
• Werkzeugleistung: HSS geeignet für die angegebenen Stahlsorten (bis ca. 750 N/mm²) und gewährleistet zuverlässige Formtreue über mehrere Schnitte bei korrekter Anwendung und Schmierung.
• Schaft: Außenvierkant des Schafts beträgt 14,5 mm, was eine Montage in traditionellen Handgriffen oder Ratschen mit passendem Griff ermöglicht.

Technische Daten

• Typ: Handgewindebohrer / Gewindebohrvorrichtung
• Dimension: M22 x 2,50 mm
• Toleranzen: ISO 2 (6h) gemäß DIN 13
• Material: HSS (Hochgeschwindigkeitsstahl), DIN 352
• Set: 3 Teile — Vor-, Mittel- und Finishschneider
• Schaft Außenvierkant: 14,5 mm
• Anwendung: Manuelles Gewindeschneiden in Metall
• MPN: 637.20.49
• GTIN: 4250059512306

Kompatibilität und praktische Hinweise

Gewindebohrer folgen standard metrischen ISO-Gewindemaßen, sodass sie zu Bauteilen und Montagen passen, die M22 x 2,50 mm Gewinde mit ISO 2-Toleranz erfordern. Verwenden Sie geeignetes Schneidöl beim manuellen Gewindeschneiden, um Reibung zu reduzieren und schnellen Verschleiß zu verhindern. Passen Sie die Schnittstufenreihenfolge (Vor → Mitte → Finish) an, um ein korrektes Gewindeprofil zu erreichen und die Lebensdauer des Werkzeugs zu verlängern.

Vorteile für Mechaniker und Werkstätten

• Bekannte Standardspezifikation (DIN 352 / DIN 13) sorgt für Kompatibilität mit bestehenden Komponentenstandards.
• Dreiteiliges Set verbessert Kontrolle über Materialmarkierung und Einhaltung von Toleranzen bei schrittweiser Bearbeitung.
• Schaftquadrate von 14,5 mm ermöglichen eine solide Befestigung in gängigen Handwerkzeugen.

Hinweis: MPN 637.20.49 und GTIN 4250059512306 sind zur einfachen Identifikation in Ersatzteilverzeichnissen und Beschaffungssystemen aufgenommen. In dieser Beschreibung werden keine Informationen zur Verpackungsmenge angegeben, um Missverständnisse bezüglich Einzelstücklieferung zu vermeiden.
