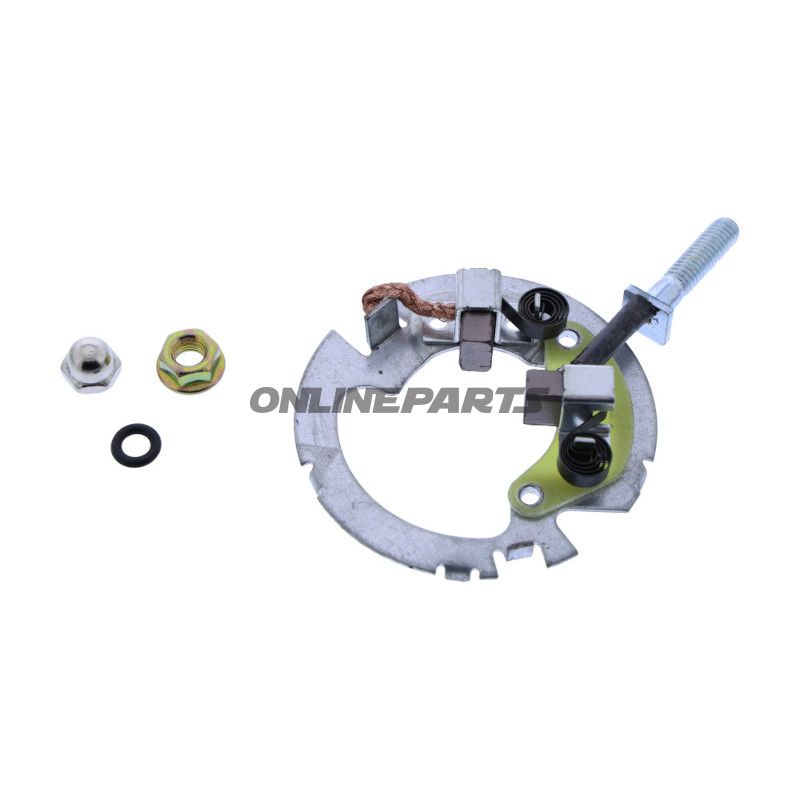

Halter für Kohlebürste für Starter/Generator — Montagesatz
Produkt: Halter für Kohlebürste (carbon brush holder). Marke: DZE. MPN: 706.08.34. GTIN: 4043981448290.
Dieser Halter für Kohlebürsten ist ein Ersatzteil, das entwickelt wurde, um Kohlebürsten in elektrischen Geräten wie Startern oder Generatoren/Alternatoren an Honda-Motorrädern und ATVs der angegebenen Baujahre zu tragen und zu halten. Er sorgt für die korrekte Positionierung, elektrischen Kontakt und mechanische Unterstützung der Kohlebürsten, damit diese gleichmäßig gegen den Kommutator oder die Gleitringe abnutzen können.
- Funktion und Platzierung: Wird direkt im Bürstenhaltersitz des Starters/Generators montiert und hält die Kohlebürste in ständigem Kontakt mit dem Kommutator/Gleitring. In der Werkstatt wird normalerweise die Motorendkappe entfernt, um Zugang zu dem Teil bei Inspektion oder Austausch der Bürsten zu erhalten.
- Materialauswahl und Eigenschaften: Hergestellt aus Materialien, die für elektrischen Kontakt und mechanische Halterung geeignet sind (Metall-/Kunststoffkomponenten-Kombination). Das Material wurde ausgewählt, um der Wärme durch die Reibung zwischen Bürste und Kommutator standzuhalten und die Formstabilität unter Vibrationen zu bewahren. DZE als Hersteller gibt die originalgetreue Form und Funktion an.
- Qualität: Als Ersatzteil in originaler Qualität mit präziser Passform und identischer Form/Funktion wie das Originalteil angegeben (Maße und Toleranzen sollten bei der Montage überprüft werden).
Technische Anwendung auf Fahrzeugtyp: Die aufgeführten Modelle sind überwiegend Honda Straßen- und leichte Touring-Motorräder sowie einige leichte Offroad/Dual-Sport- und ATV-Modelle (z. B. TRX ATV-Serie und NX/SLR/FX/FM/CB/CBR/CBF/CBX usw. von den späten 80er Jahren bis in die 2010er Jahre). Für Straßen- und Sporttouring-Maschinen sind zuverlässige Zündung und Ladesystem wichtig für den täglichen Betrieb und längere Fahrten; bei ATV/geländegängigen Modellen ist die Robustheit der Komponente unter Vibration und Staub wichtig. Dieser Halter gewährleistet eine stabile Bürstenfunktion unter den jeweiligen Betriebsbedingungen dieser Fahrzeugtypen.
Kompatibilitätszusammenfassung: Passt unter anderem zu einer Reihe von Honda-Modellen aus den späten 1980er bis 2010er Jahren, einschließlich CBR 600 F, CB-Serien, NX 650, RVF 750 R, TRX 250/300/350 ATV-Modellen und mehreren FJS/CBF/CB500-Varianten.
Empfohlen bei Wartung: Wenn der Kohlebürstenhalter inspiziert oder ausgetauscht wird, überprüfen Sie die Kohlebürsten auf Abnutzung, die Oberfläche des Kommutators/Gleitrings auf Abnutzungserscheinungen und Späne sowie den Federdruck des Bürstenhauses und die elektrischen Verbindungen. Wenn die Kohlebürsten stark abgenutzt sind oder der Kommutator tiefe Rillen aufweist, sollten diese Komponenten gleichzeitig gewartet werden, da die Funktion des Halters von einer guten Kontaktfläche abhängt.
Praktische Hinweise zur Montage: Überprüfen Sie die Position und Ausrichtung anhand der OEM-Dokumentation oder der vorhandenen Komponente bei der Wiederanbringung. Stellen Sie eine korrekte elektrische Verbindung sicher und dass die Bürste sich frei im Halter bewegen kann, ohne zu klemmen. Reinigen Sie den Kommutator/Gleitring von Kohlenstaub vor der Montage, um optimalen Kontakt zu gewährleisten.
Verwandte Teile zur Überprüfung:
- Kohlebürsten (Verschleißmaß und Federdruck)
- Kommutator/Gleitring (Oberflächenzustand und Reinigung)
- Bürstenfedern und elektrische Anschlüsse
DZE 706.08.34 ist als Teilenummer für diesen Halter angegeben; verwenden Sie die MPN-Nummer und GTIN bei der Bestellung, um die korrekte Teileauswahl für die spezifischen Honda-Modelle sicherzustellen.
Liste von Beispielen kompatibler Fahrzeuge:
- Honda CBR 600 F (ca. 1987–1998)
- Honda CB 450 S / CB 500 / CB 500 S / CB 400 SF (späte 1980er–2000er)
- Honda NX 650 / FMX 650 / SLR 650 (Offroad/Dual-Sport, 1988–1999+)
- Honda RVF 750 R (Sport/Touring, Mitte der 90er Jahre)
- Honda TRX 250 / TRX 300 / TRX 350 ATV-Modelle (ATV/Gelände, 1988–2020)
- Honda FJS 600 / FJS 400 (Scooter/Touring, 2001–2010)
