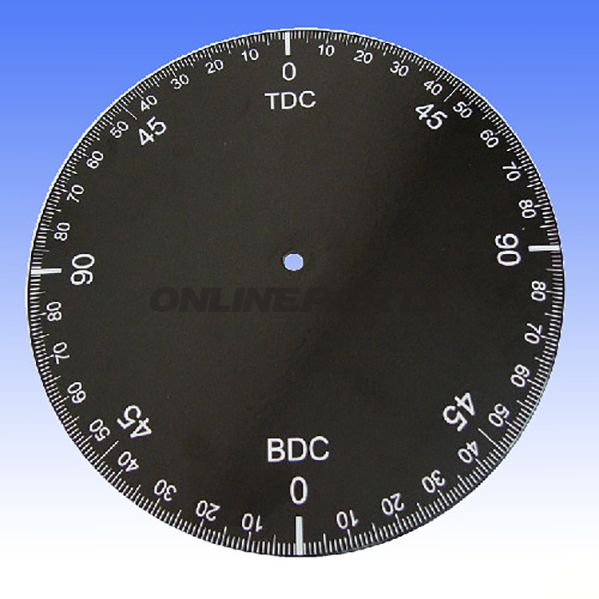

Gradskala aus Aluminium zur Messung und Einstellung von Zündung- / Ventiltiming
Produkt: GRADSCHEI ALU JMP von JMP (MPN: 722.39.85, GTIN: 4043981025507).
Diese Gradskala aus Aluminium ist entwickelt worden, um den Drehwinkel präzise zu messen bei Tests und der Regelung von Zündung oder Motor-Taktzeiten. Sie ist für den Einsatz an 2- und 4-Takt-Motoren vorgesehen und besonders geeignet für Mechaniker und erfahrene Motorradfahrer, die ein robustes, leichtes und genaues Werkzeug bei Timing-Anpassungen benötigen.
- Durchmesser: 171 mm — groß genug für eine leichte Ablesung und Feinjustierung, ohne unhandlich zu werden bei Arbeiten an kleineren Motoren.
- Zentralloch (Mittelloch): 6 mm — Standardmaß zur Montage an vielen Kurbelwellen- und Adapterwellen.
- Material: Extrudiertes oder geprägtes Aluminium, was eine gute Kombination aus geringem Gewicht und dimensioneller Stabilität bei normaler Werkstattnutzung bietet.
- Anwendung: Wird verwendet, um Zünd- und Ventiltiming zu kontrollieren und einzustellen. Zentral an der Welle montiert und gegen einen festen Referenzpunkt am Motor abgelesen.
- Kompatibilität: Geeignet für eine breite Palette von Motorradmotoren und kleineren Motoren, sowohl 2- als auch 4-Takt. Prüfen Sie, dass das Mittelloch und der physische Platz um die Kurbelwelle zu Ihrem Montagepunkt passen.
Funktion und Arbeitsweise
Eine Gradskala wandelt den Kurbelwinkel in leicht ablesbare Grade um. Wenn die Scheibe auf der Welle zentriert ist und ein fester Referenzpunkt am Motor festgelegt ist, ermöglicht sie eine präzise Einstellung des Zündzeitpunkts sowie die Kontrolle des Ventiltimings in Bezug auf die Position der Kurbelwelle. Bei wiederholten Messungen sorgt sie für konsistente Referenzwerte sowohl bei Diagnose als auch bei Justage.
Materialauswahl und Eigenschaften
Aluminium wird verwendet, um Gewicht zu minimieren und die Belastung von Welle und Adapter beim Einbau zu reduzieren. Das Material ist korrosionsbeständig bei normaler Werkstattnutzung und bietet ausreichende Steifigkeit, um die Genauigkeit unter normalen Temperatur- und Belastungsbedingungen zu erhalten. Da es sich um ein Leichtmetall handelt, sollte man vermeiden, die Scheibe harten Stößen oder Verformungen auszusetzen, da dies die Genauigkeit beeinträchtigen könnte.
Praktische Hinweise
- Überprüfen Sie immer, ob das Mittelloch (6 mm) zu Ihrer Welle oder dem verwendeten Adapter passt. Verwenden Sie geeignete Zentrierwerkzeuge, um eine korrekte Montage sicherzustellen.
- Positionieren Sie die Referenzmarken in einem Bereich ohne bewegliche Motorteile, um Falschauslesungen zu vermeiden.
- Reinigen Sie die Scheibe nach der Anwendung, um Öl oder Späne zu entfernen, die Markierungen verdecken könnten.
Produktinformation integriert: Diese Gradskala wird von JMP geliefert (MPN 722.39.85) und kann präzise über GTIN 4043981025507 identifiziert werden.
