Glühstartschalter

Glühstartschalter für 12/24 V Systeme (Bosch)

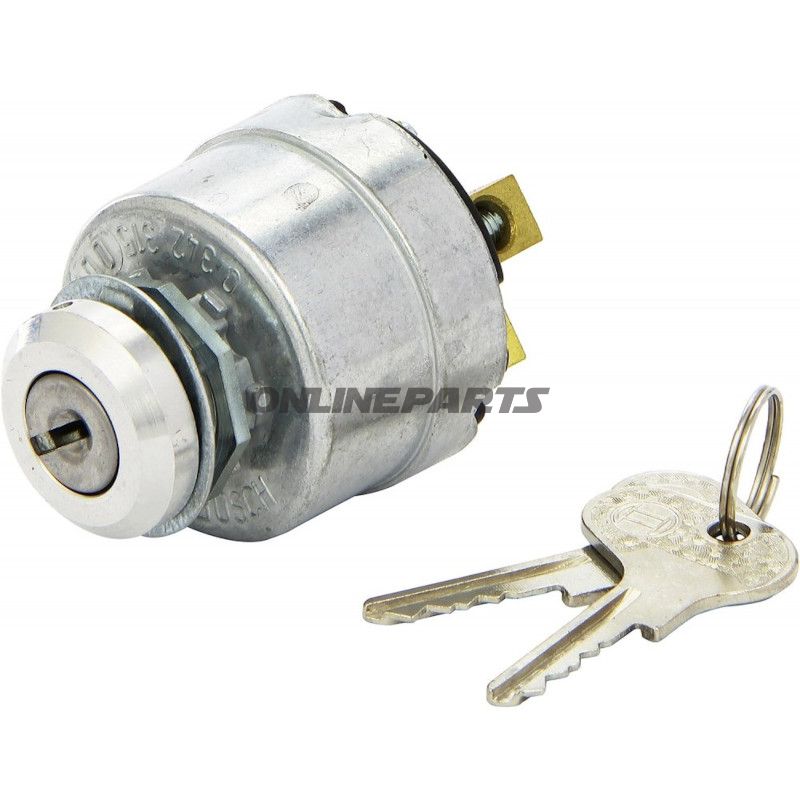

Dieser Glühstartschalter von Bosch (MPN: 145.37.03, GTIN: 3165141934847) ist ein mechanisch drehaktivierter Zünd-/Startschalter mit Vorwärmfunktion, ausgelegt für Fahrzeuge mit 12/24 V Systemen. Das Produkt kombiniert Standard-Schaltfunktionen für Start und Vorwärmung mit einer Sicherungsmechanik und wird mit zwei Schlüsseln geliefert.

Funktion und Anwendung

• Funktionstyp: Drehaktivierung mit vier Kontaktstellungen - 0 = Aus (Schlüssel kann gezogen werden), 1 = Ein, 2 = Vorwärmung (Glühzeit), 3 = Start.
• Schaltfunktion: Start und Vorglühen (Vorwärmung) — typischerweise verwendet in Diesel- oder anderen Motorinstallationen, bei denen eine Vorwärmung vor dem Startversuch erforderlich ist.
• Sicherheit: Wird mit Sicherheitsverriegelung geliefert; der Schlüssel kann nur in der "Aus" (0) Position entnommen werden, was das Risiko unautorisierter Nutzung verringert.

Elektrische und betriebstechnische Daten

• Nennspannung: 12/24 V.
• Belastbarkeit und Stromführungsvermögen:
  • Klemme 15: 150 W / 24 V (Dauerbetrieb angegeben als 13 A bei 24 V).
  • Klemmen 17 und 19: 33 A / 24 V.
  • Klemme 50a: 18 A bei 12 V und 9 A bei 24 V.
• Einschaltdauer (max. Dauer für Vorwärmung): 2 Minuten.

Mechanisches Design und Anschluss

• Anschlusstyp: Schraubverbindungen (Schraubklemmen) für sicheren und vibrationsfesten elektrischen Kontakt.
• Befestigung: Wird mit einer achteckigen Mutter sowie einer mattlackierten runden Aluminium-Mutter zur Verhinderung von Drehen geliefert.
• Montagebohrung: Ø 22,5 mm mit Anti-Sylock (Öffnung/Ausschnitt) zur Sicherstellung korrekter Orientierung; empfohlene maximale Plattenstärke bei der Montage ist 6 mm.
• Schlüssel: Verchromter/vernickelter Schlüssel (angegeben als "key vernickelt") mit Schließnummer E30.

Materialwahl und Eigenschaften

• Elektrische Kontakte und Klemmen sind ausgelegt, um die angegebenen Stromstärken und kurzzeitigen Belastungen beim Start/Vorwärmen zu tragen.
• Metallkomponenten für Halterung und Muttern sind hinsichtlich mechanischer Steifigkeit und Korrosionsbeständigkeit ausgewählt; die Aluminium-Mutter hat eine matte Oberfläche zur Minimierung von Reflexionen und für besseren Halt bei der Montage.
• Schraubverbindungen bieten robuste elektrische Verbindungen, geeignet für vibrationsstarke Umgebungen, wie sie typischerweise an Motorrädern und Fahrzeugen vorkommen.

Kompatibilität und Einsatzgebiete

• Geeignet für Installationen, bei denen ein kombinierter Start- und Vorwärmschalter erforderlich ist, z. B. ältere Dieselfahrzeuge und Spezialfahrzeuge mit 12/24 V elektrischen Systemen.
• Die Montageabmessung (Ø 22,5 mm) sollte gegenüber dem Armaturenbrett oder Bedienfeld des Fahrzeugs überprüft werden, um korrekte Passform und Wandstärke (max. 6 mm) sicherzustellen.
• Überprüfen Sie die angegebenen Stromspezifikationen (Klemmen 15, 17, 19, 50a) in Bezug auf das System und die Verkabelung Ihres Fahrzeugs, um Überlastungen zu vermeiden.

Identifikation

• Marke: Bosch — bekannter Hersteller von elektrischen Steuergeräten und Schlüsselkontakten.
• MPN: 145.37.03
• GTIN: 3165141934847

Hinweise für den Monteur

• Sorgen Sie für das korrekte Anzugsdrehmoment an Schraubklemmen und prüfen Sie nach der Installation den Kontaktwiderstand, um Erwärmung bei hohen Strömen zu vermeiden.
• Verwenden Sie geeignete Sicherungen und Relais in Systemen, in denen Startströme oder Vorwärmebelastungen sich den angegebenen Grenzwerten nähern.
• Folgen Sie dem elektrischen Schaltplan des Fahrzeugs beim Anschließen der Klemmen, um die korrekte Funktion von Vorwärmung und Startstufen sicherzustellen.
