Glühstartschalter

Vorzündschalter für 12/24‑V‑Systeme — Zugbetätigter Anlassschalter von Bosch

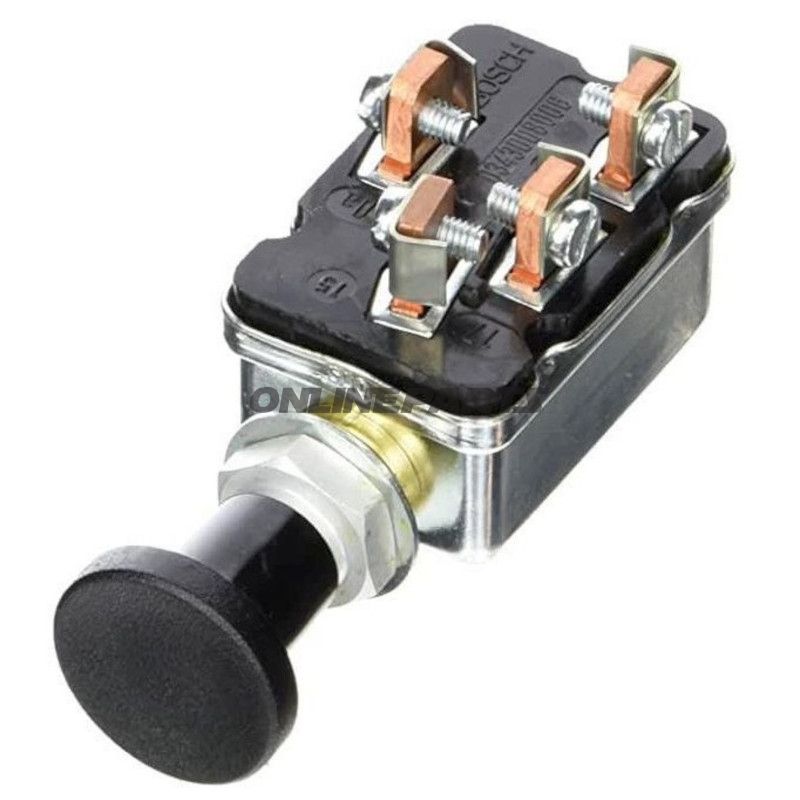

Produktbeschreibung: Dieser Vorzünd-/Anlassschalter (Bosch) ist ein zugbetätigter Anlass- und Vorkammer-/Vorerwärmungsschalter, entwickelt für den Einsatz in Fahrzeugen und Motoren mit 12/24‑V‑Systemen. MPN: 145.37.37. GTIN: 3165142605944.

Die Funktion ist einfach: Durch Ziehen am Kabel wird der Schalter betätigt, der drei Stellungen hat — 0 = Aus, 1 = Vorerwärmung (Pre‑heating) und 2 = Start. Der Bedienknopf wird während Vorerwärmung oder Start manuell in Stellung 1 oder 2 gehalten und kehrt automatisch in Stellung 0 zurück, wenn der Druck/das Loslassen endet. Diese Mechanik eignet sich für Einbauten, bei denen eine zeitlich befristete Aktivierung gewünscht wird statt einer verriegelten Zündstellung.

• Bedienprinzip: Zugbetätigung mit loser, lose mitgelieferter schwarzer Schaltkappe.
• Schaltstellungen: 3 Positionen — 0 (aus), 1 (Vorerwärmung), 2 (Start).
• Automatische Rückstellung: Der Knopf springt automatisch auf 0 zurück, wenn er aus Position 1 oder 2 losgelassen wird.

Materialien und Mechanik: Die Gehäuse sind aus verzinktem Stahl gefertigt, gewählt wegen Korrosionsbeständigkeit und mechanischer Festigkeit in geschützten und halboffenen Fahrzeugumgebungen. Schraubklemmen sorgen für eine robuste elektrische Verbindung und eignen sich für wiederholte Montage/Demontage ohne relative Bewegung in der Klemme. Die Befestigung erfolgt mit der mitgelieferten Sechskantmutter M10 x 1.

• Einbaumaße: Montagebohrung Ø 10,5 mm, geeignet für Panelstärken bis zu 3 mm.
• Anschluss: Schraub-/Schraubklemmen für sichere Verbindungen.
• Befestigung: M10 x 1 Mutter.

Elektrische Daten und Belastbarkeit: Nennbetriebs‑/Versorgungsspannung 12/24 V. Die Belastbarkeit ist nach Klemmen aufgeteilt, was bei der Dimensionierung von Leitungen und Relais zu beachten ist:

• Klemmen 17 und 19: 50 A bei 12 V, 27 A bei 24 V.
• Klemme 50a: 12 A bei 12 V, 9 A bei 24 V.
• Dauerhafte Einschaltzeit: Maximale Einschaltdauer 2 Minuten (angegebene Dauer für Start-/Vorerwärmungszyklus).

Praktische Hinweise zu Montage und Gebrauch: Montieren Sie den Schalter in ein Panel mit dem angegebenen Bohrmaß und stellen Sie das richtige Anziehdrehmoment für die M10‑Mutter sicher, um Bewegung zu vermeiden. Verwenden Sie geeignete Kabeltypen sowie Sicherungen/Relais entsprechend den angegebenen Stromstärken, insbesondere wenn an Klemme 17/19 hohe Anlasserströme zu führen sind. Klemme 50a hat eine deutlich geringere Belastbarkeit und sollte nicht ohne zusätzliches Relais oder Schütz als Hauptstromweg für Startermotoren verwendet werden.

Kompatibilität und Anwendungsbereich: Das Produkt eignet sich für Fahrzeuge und Motoranwendungen, die manuelles Vorerwärmen und kurzzeitige Startaktivierung erfordern — zum Beispiel ältere Diesel‑ oder Glühzündungs‑basierte Systeme, Arbeits‑ und Sonderfahrzeuge sowie kundenspezifische Installationen, bei denen eine Zugbetätigung gewünscht ist. Als Bosch‑Komponente (MPN 145.37.37) entspricht es den Montage‑ und elektrischen Vorgaben des Herstellers.

Konstruktion und Lebensdauer: Die verzinkte Stahlkonstruktion und Schraubverbindungen bieten eine langlebige Lösung unter normalen Betriebsbedingungen. Berücksichtigen Sie Umwelteinflüsse (Salz, Feuchtigkeit) und verwenden Sie zusätzliche Abdichtmaßnahmen oder eine geschützte Platzierung, wenn der Schalter starker Exposition ausgesetzt ist.

Identifikation: Die Bosch‑Marke und MPN 145.37.37 sowie GTIN 3165142605944 sind zur eindeutigen Identifikation bei Beschaffung oder Austausch in technischen Unterlagen angegeben.
