Gleitstueckhalter Ravagliolialuminium 106X101x42 Mm

Gleiterhalter aus Aluminium für 2-Säulen-Lifte – Ravaglioli

Produktname: GLIDEHALTER Ravaglioli ALUMINIUM 106 x 101 x 42 mm
Hersteller: Ravaglioli
MPN: 652.08.44

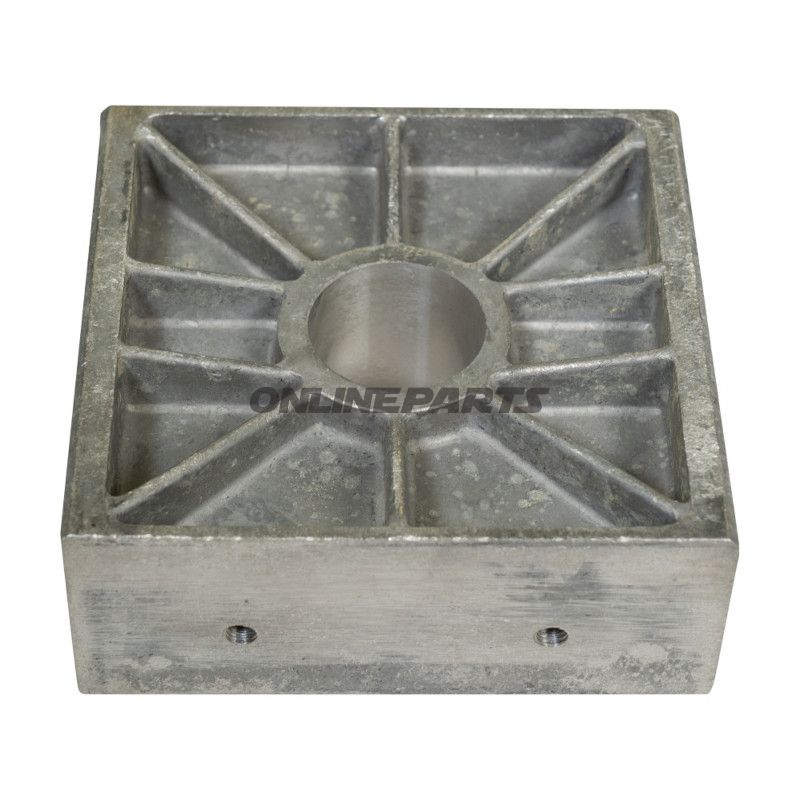

Dieser Gleiterhalter (auch Diashalter oder Gleitwürfel genannt) ist ein originales Ravaglioli-Originalteil für den Einsatz an 2-Säulen-Liften, speziell für Hubschlitten / Liftkarren, die diese Art Haltearm verwenden. Seine primäre Funktion besteht darin, als tragendes, Führungs- und Gleitleje zwischen beweglichen Metallteilen zu fungieren, sodass Kontaktflächen gleichmäßig abgetragen werden und die Bewegung stabil erfolgt, ohne direkten Metall-zu-Metall-Reibung.

Funktion und Anwendung

• Unterbindet direkten metallischen Kontakt zwischen den beweglichen Teilen des Liftkarrens und der Führungs-/Schlittenkomponente, wodurch Verschleiß reduziert und Festklemmen minimiert wird.
• Sichert gleichmäßige Führung des Liftgeschirrs/Trägers bei Hoch- und Tiefbewegungen, was Wiederholgenauigkeit verbessert und Geräusche verringert.
• Für Mechaniker und Werkstätten konzipiert, die Ersatzteile mit bekannter Passform und dokumentierter Kompatibilität mit Ravaglioli-Liftanlagen benötigen.

Material und Bauweise

• Aus Aluminium gefertigt: die Materialwahl bietet eine Kombination aus geringem Gewicht und ausreichender Festigkeit, um die Belastungen des Gleitsystems zu tragen.
• Eigenschaften des Aluminiums bedeuten gute Korrosionsbeständigkeit in Werkstattumgebungen, zugleich lässt es sich leicht nachbearbeiten oder bei Bedarf austauschen.
• Die Oberfläche ist so ausgeführt, dass eine reibungslose Kontaktführung mit gegenseitigen Bauteilen gewährleistet ist; bei der Montage sollten geeignete Gleithilfen oder Schmierstoffe gemäß den Herstellerempfehlungen verwendet werden, um die Lebensdauer zu verlängern.

Maße und Abmessungen

• Angaben: ca. 106 x 101 x 42 mm (das Produkt wird in einigen Quellen als 106 x 102 x 42 mm angegeben – prüfen Sie die Passform mit Ihrem spezifischen Modell bei der Montage).

Kompatibilität und Originalität

• Originalteil von Ravaglioli, Referenz 121KP5Z212 in der Herstellersliste. MPN für dieses Bauteil ist 652.08.44.
• Geeignet für Ravaglioli 2-Säulen-Lifte, bei denen dieser Gleiterhalter spezifiziert ist. Vergleichen Sie sicherheitshalber Maße und Montageflächen mit dem vorhandenen Verschleißteil, um eine korrekte Passform zu gewährleisten.

Technische Tipps für den Monteur

• Überprüfen Sie punktgenau den Verschleiß der gegenüberliegenden Führungsflächen; wenn diese stark zerkratzt sind, kann die Wirksamkeit des Halters auch nach dem Austausch eingeschränkt sein.
• Reinigen Sie den Montagebereich gründlich von Metallpartikeln und altem Fett, bevor Sie mit der Installation beginnen, um schnellen erneuten Verschleiß zu vermeiden.
• Verwenden Sie korrosionshemmende Schrauben- und Flanschverbindungen bei der NeuMontage und ziehen Sie gemäß den Momentangaben der Liftanlage nach.

Identifikation

• Marke: Ravaglioli
• MPN: 652.08.44
• Herstellerreferenz: Ravaglioli Originalteil 121KP5Z212
• GTIN: Nicht angegeben

Sollte eine Bestätigung der Kompatibilität mit einem konkreten Liftmodell oder alternative Materialien (z. B. Gleitscheiben aus Kunststoff) erforderlich sein, kann es sinnvoll sein, MPN 652.08.44 und die Herstellerreferenz 121KP5Z212 mit Ihrem Reserve-Teileschema für den Lift abzugleichen.
