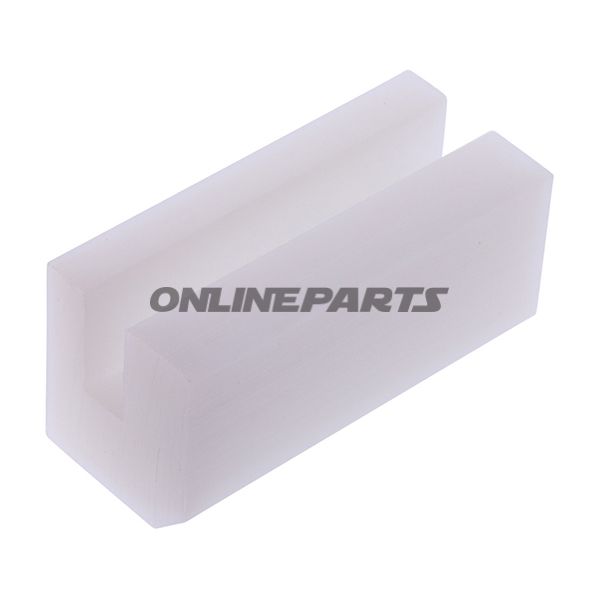

Gleitstück JMP 3500 HK für Hebevognen, passend zur Seriennr. 2698
Produkttyp: Gleitstück / Gleitsystem für Hebevognen (Hubschlitten) von JMP. Dies ist ein originales JMP-Reservedeel, vorgesehen für den Einsatz bei der angegebenen Serie von Hebevognen (SER.-NR. 2698).
Funktion und Anwendung
Das Gleitstück dient als tragende Kontaktfläche zwischen den beweglichen Teilen der Hebevognen und dem Schienensystem. Es sorgt für eine gleichmäßige Bewegung der Wagen entlang der Bahn, reduziert Verschleiß von Metall zu Metall und bewahrt korrekte Geometriebewegung unter Belastung. In der Praxis wird das Teil beim Austausch verwendet, wenn vorhandene Gleitscheiben abgenutzt, rissig oder auffällige Spuren zeigen, die ungleichmäßiges Heben oder erhöhte Reibung verursachen können.
- Kompatibilität: Spezifisch angegeben für JMP 3500 HK-Hebevognen und Seriennummer 2698. Prüfen Sie die Seriennummer Ihrer Hebevognen vor der Montage.
- Originalteil: Das Produkt wird als JMP-Originalteil verkauft (MPN 652.40.91), was eine Dimensionierung und Materialauswahl gemäß Fabrikvorgaben bedeutet.
Material und Abmessungen
Das Gleitstück besteht aus Kunststoff (Plastik) mit Wahl auf Verschleißfestigkeit und niedrige Reibung. Das Kunststoffmaterial reduziert Kontaktgeräusche und schützt die Metallschienen vor übermäßigem Verschleiß. Die angegebenen Maße sind relevant für korrekte Passform und Austausch:
- Länge (L): 65 mm
- Breite (B): 29 mm
- Höhe (H): 32 mm
- Nut- oder Aussparungstiefe (für Spielraum/Nut): 17 mm
Diese Maße sollten gegen die vorhandene Montageposition geprüft werden, um eine korrekte Einpassung sicherzustellen. Die Nuttiefe von 17 mm ist besonders wichtig, damit das Gleitstück korrekt in der Spur/Nut sitzt, ohne Spiel.
Technische Eigenschaften und praktische Vorteile
- Geringe Reibung Oberfläche, die den Widerstand bei Bewegung reduziert und den Verschleiß an Führungsschienen senkt.
- Das Kunststoffmaterial bietet Korrosionsbeständigkeit im Vergleich zu Metallalternativen.
- Fabrikmaße sichern eine korrekte geometrische Passform und bewahren die Funktion der Hebevognen.
- Einfach auszutauschen: Ausgelegt für direkte Montage in vorhandene Spur/Nut ohne umfangreiche Anpassungen.
Montage und Wartung
Beim Austausch Kontaktflächen und Spuren von Schmutz und Metallpartikeln reinigen, damit das neue Gleitstück nicht unnötig abnutzt. Prüfen Sie, ob Nuttiefe und weitere Maße mit der empfänglichen Komponente übereinstimmen. Verwenden Sie geeignete Schraubwerkzeuge und Drehmoment bei der Befestigung, falls relevant; vermeiden Sie eine Überbeanspruchung der Kunststoffteile, um Verformungen zu verhindern.
Identifikation
Die Marke des Produkts ist JMP, und die Hersteller-Artikelnummer (MPN) lautet 652.40.91. Die GTIN ist in den Produktdaten nicht angegeben. Die Informationen über Originalteil und MPN erleichtern das Zuordnen des Ersatzteils zu Service- und Ersatzteillisten.
Qualitätsbemerkung
Als JMP-Originalteil erfüllen Materialwahl und Abmessungen die Fabrikanforderungen an Passform. Die Kunststoffkomponente ist für praktische Haltbarkeit unter normalen Betriebsbeanspruchungen ausgelegt, aber die Lebensdauer hängt von Betriebsbedingungen, Beanspruchung und korrekter Wartung ab.
