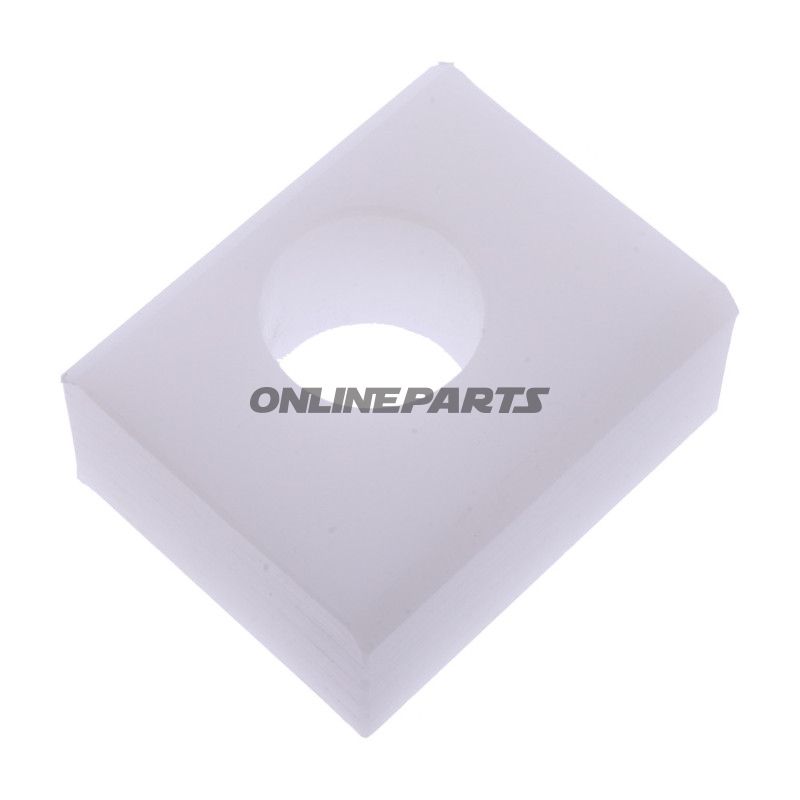

Gleitrippe oben für JMP Fox DS 3000 H – Topmontage für Stufengitter
Diese Gleitrippe von JMP ist als oberes Schlitz-/Führungsteil für das Stufengitter (Fox DS 3000 H) konzipiert. Sie dient als tragende und gleitende Kontaktfläche zwischen beweglichen Teilen und sorgt für kontrollierte Bewegung sowie Reduzierung des Verschleißes an benachbarten Metallteilen.
- Produktidentifikation: JMP Originalteilnummer g-3B1-000900-0, herstellerinterne Artikelnummer (MPN) 652.30.28. Die Marke JMP ist der Hersteller des Teils.
- Funktion: Wird oben auf dem Stufen-/Gehweg montiert, um eine gleitende, gepolsterte Kontaktfläche zu bieten. Die primäre Aufgabe des Teils besteht darin, Reibung zu reduzieren, metallischen Gegenglissslauf zu minimieren und die korrekte Führungsposition unter Belastung und Vibration zu erhalten.
- Material und Eigenschaften: Aus technischer Kunststoff gefertigt, gewählt aufgrund seiner Verschleißfestigkeit, dimensionsstabilität und niedriger Reibungseigenschaften. Das Kunststoffmaterial passt sich gut an Gegenflächen an und absorbiert weniger korrosionsbedingte Interaktionen als Metall.
- Abmessungen: L × Gewicht × H (Angabe des Herstellers): 60 × 26 × 48 mm. Durchgangsloch-Durchmesser: Ø 25 mm. Diese Maße sind relevant zur Prüfpassung und sorgfältigen Montage in Rahmen oder Halter.
Technische Anwendung und Montagehinweise
Der Gleittype ist für direkte Montage auf der Oberseite des Fox DS 3000 H-Stufengitters vorgesehen und dient als Führungs- und Verschleißfläche. Bei der Montage wird empfohlen, folgende Punkte zu prüfen:
- Dass der Lochdurchmesser von 25 mm dem Achsen- oder Bolzloch in Ihrer Konstruktion entspricht.
- Dass die Abmessungen 60 × 26 × 48 mm in den vorhandenen Halter passen, ohne Spannungen zu erzeugen, die das Kunststoffteil verformen könnten.
- Dass die Oberflächen sauber von Schmutz und Spänen sind, um vorzeitigen Verschleiß bei der Montage zu vermeiden.
Kompatibilität
Speziell für Fox DS 3000 H-Stufengitter-Systeme konzipiert. Da es sich um ein originales JMP-Teil handelt (g-3B1-000900-0 / MPN 652.30.28), sind Form und Abmessungen auf den Aufbau von JMP abgestimmt und sollten mit fabrikseitigen Haltern und Befestigungspunkten kompatibel sein.
Vorteile der Wahl des Kunststoffgleitteils
- Reduzierter metallischer Kontakt und damit geringere Geräusche sowie weniger Verschleiß an gegenüberliegenden Bauteilen.
- Leichtgewicht im Vergleich zu Metallalternativen, was in Konstruktionen relevant sein kann, in denen Masse reduziert wird.
- Korrosionsbeständig, kein Bedarf an Oberflächenbehandlung wie bei bestimmten Metallen.
Identifikation & Rückverfolgbarkeit
Dieses Produkt wird als JMP Originalteil unter der MPN 652.30.28 geliefert und in JMP-Dokumentationen als g-3B1-000900-0 referenziert. GTIN wird in den gelieferten Daten nicht angegeben. Informationen zur MPN und zur JMP-Marke können bei Bestellung oder Prüfung von Ersatzteillisten verwendet werden.
Hinweis
Die Informationen zu Material und Abmessungen stammen aus den Herstellerspezifikationen. Bei kritischen Montageaufgaben oder Unsicherheit bezüglich der Kompatibilität wird eine Abmessungskontrolle im Zusammenhang mit Demontage und Probemontage empfohlen.
