Gleitendes Teil für Scherenhubtisch, JMP ROX 1200H

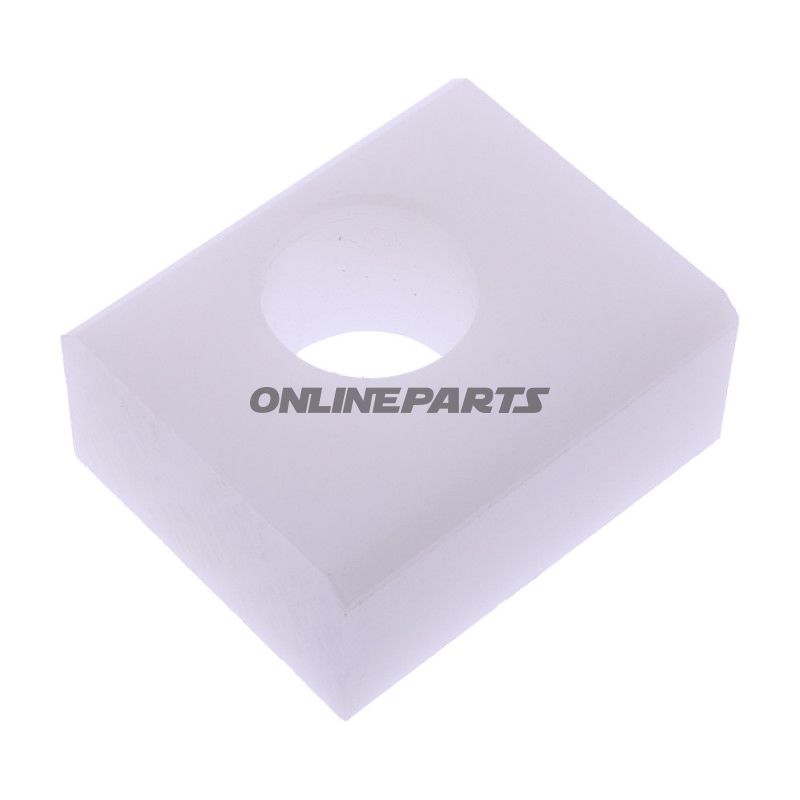

Produkt: Gleitendes Teil (Original-Teilenummer JZ09016023906, MPN: 652.70.24) des Herstellers JMP.
Dieses gleitende Teil ist für den Einsatz auf der Arbeitsplatte des Scherenhubtischs konzipiert und dient als tragendes/Lenkendes Element zwischen beweglichen Metallteilen. Seine Hauptfunktion besteht darin, Reibung und lokale Abnutzung zwischen den beweglichen Komponenten zu reduzieren, gleichmäßige Bewegungen zu gewährleisten und die Geräuschentwicklung bei wiederholten Auf- und Abbewegungen zu verringern.
- Material und Eigenschaften: Hergestellt aus industriell hochwertigem Kunststoff. Die Materialwahl bietet eine geringe Reibungskoeffizient, Chemikalienbeständigkeit gegenüber gängigen Werkstattchemikalien und eine gewisse elastische Nachgiebigkeit, die Unebenheiten zwischen Metallflächen ausgleichen kann.
- Maße: Außenmaße (L×B×H): 60 x 26 x 49 mm. Bohrungsdurchmesser: Ø 25 mm. Diese Maße entsprechen den Montagespezifikationen, die üblicherweise bei ROX 1200H-Scherenhubkonstruktionen vorkommen.
- Montage und Passform: Das innere Bohrloch (Ø 25 mm) ist darauf ausgelegt, um eine Schraube oder Achse zu gleiten, die Teil des Führungssystems des Lift-Tisches ist. Die Oberflächen- und Toleranzen sind für Mechaniker und Techniker optimiert, die das verschlissene Gleitteilelement ohne zusätzliche Anpassungen austauschen möchten.
- Langlebigkeit: Das Kunststoffmaterial vereint Verschleißfestigkeit mit ausreichender Flexibilität, um ein schneidendes oder punktuelles Abnutzen am Gegenstück aus Metall zu verhindern. Als Originalteil von JMP (JZ09016023906 / MPN 652.70.24) entspricht es den Dimensionierungs- und Qualitätsstandards des Herstellers.
Kompatibilität und Anwendung: Das Produkt ist für JMP ROX 1200H-Scherenhubtische und entsprechende Hubtische mit gleichen Maßen und Montagesystem vorgesehen. Beim Austausch sollten Sie die Achsen- und Schraubendurchmesser (Ø 25 mm Bohrung) überprüfen sowie Kontaktflächen auf Abnutzungspartikel und alte Schmierfilme vor der Montage reinigen.
Praktische Hinweise für Monteure:
- Kontrollieren Sie Seitenspiel und Achsen-zu-Punkt-Ausgerichtung beim Einbau, um ungleichmäßigen Verschleiß zu vermeiden.
- Bei Bedarf eine leichte, kompatible Gleitschutz- oder Trockenfilmschmierung verwenden, sofern der Hersteller des Systems dies erlaubt; einige Werkstätten bevorzugen es, Schmiermittel zu vermeiden, um Schmutzanflug zu minimieren.
- Bei sichtbarer Verformung, Rissen oder wenn das Gleitelement starke sporadische Abnutzung aufweist, das Teil austauschen.
Identifikation: Diese Komponente ist ein originales JMP-Teil mit der Referenz JZ09016023906 und MPN 652.70.24. GTIN ist in den Produktdaten nicht angegeben.
Die Beschreibung richtet sich an Mechaniker und Motorradbesitzer, die mit dem Austausch und der Wartung von Hebe- bzw. Lenkvorrichtungen vertraut sind; die Informationen konzentrieren sich auf Funktion, Materialauswahl, Montagemaße und praktische Installationshinweise.
