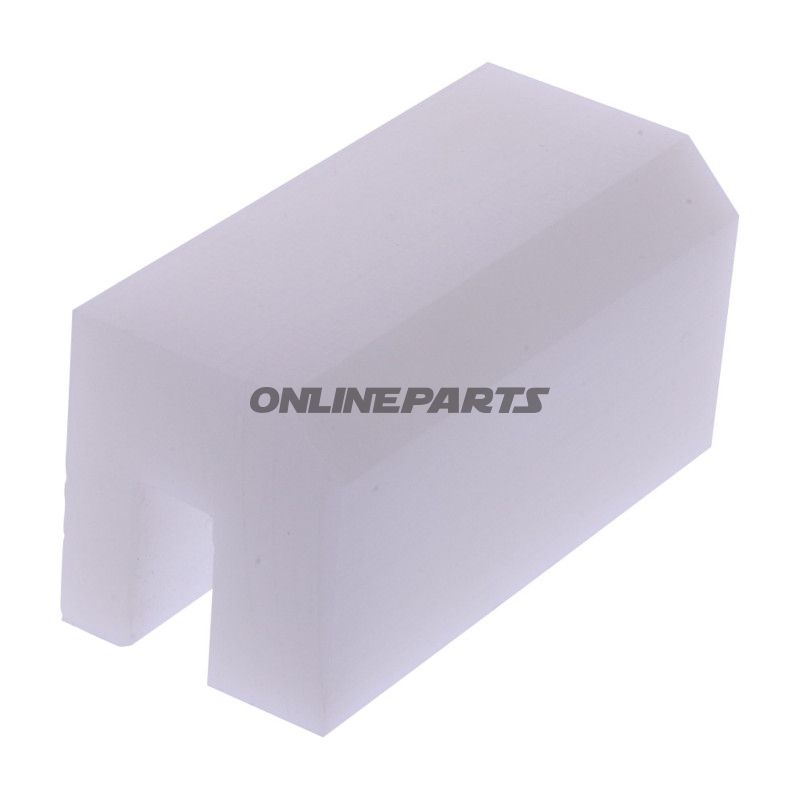

Gleitstück für FOX 3500 HK Hebevog aus der Serie JMP
Produktübersicht: Dieses Gleitstück (Gleitblock) ist ein originales JMP-Erzteil, vorgesehen für FOX 3500 HK Hebevogne ab der Seriennummer 6155 und später, gefertigt ca. 03/2022. Die JMP-Nummer des Originalteils ist J09030024224 und die Herstellerartikelnummer (MPN) ist 652.35.08. Die GTIN ist nicht angegeben.
Funktion und Anwendung: Das Gleitstück fungiert als Kontakt- und Gleitlager zwischen beweglichen Komponenten der Hebevorrichtung. Es ist so ausgelegt, Reibung und Verschleiß zwischen Metallteilen zu reduzieren, die Bewegungsbahn in Führungen zu steuern und einen stabilen Betrieb der Bewegungen der Hebevorrichtung sicherzustellen. Typischerweise in Führungsschienen oder an beweglichen Armen montiert, wo eine präzise Positionierung der Nut und der Abmessungen entscheidend für Passform und Funktion ist.
- Kompatibilität: FOX 3500 HK, Seriennummer ab 6155 (03/2022).
- Originalteil: JMP Originalteil J09030024224 (MPN 652.35.08).
Materialauswahl und Eigenschaften: Das Gleitstück besteht aus Kunststoff. Die Wahl des Kunststoffmaterials reduziert Reibung mit Metalloberflächen und bietet im Vergleich zu Metall-auf-M Metall-Kontakt gewisse Schalleigenschaften. Kunststoffkomponenten sind korrosionsbeständig und erfordern in der Regel nur minimale Schmierung je nach Einsatz. Das Material ist dimensioniert, um die Belastungen und reproduzierten Bewegungen im Betrieb der Hebevorrichtung zu tragen, aber wie bei allen Kunststoffteilen sollte man regelmäßig auf Risse oder starke Verformungen kontrollieren.
Abmessungen und Formgebung:
- Außenmaße (L × B × H): ca. 70 × 31 × 38 mm.
- Nutprofil: Breite 6 mm, Tiefe 17 mm — die Nut ist ausgelegt, um ein bestimmtes Führungsprofil aufzunehmen und eine korrekte Positionierung zu gewährleisten.
Montage und Wartung: Bei der Montage müssen die Oberflächen sauber und frei von Partikeln sein, die den Verschleiß erhöhen könnten. Sicherstellen der korrekten Orientierung der Nut in Bezug auf das Führungsprofil. Passform vor endgültiger Befestigung prüfen. Kunststoff-Gleitstücke können in einigen Installationen eine periodische visuelle Inspektion auf Spalten, Risse oder unerwartete Deformation erfordern, insbesondere nach schweren Belastungen oder Stößen.
Technische Hinweise für Mechaniker: Es ist wichtig, die angegebene Nutbreite und -tiefe mit der gegenüberliegenden Führung abzustimmen, um gleichmäßiges Spiel und ungleichmäßige Belastung zu vermeiden. Da die GTIN des Teils nicht angegeben ist, sollte eine Identifikation über die MPN (652.35.08) und die JMP-Originalnummer J09030024224 bei Bestellung oder Ersatzteilanfrage erfolgen.
Marke und Identifikation: JMP steht als Hersteller und Lieferant dieses Original-Ersatzteils, was es erleichtert, eine korrekte Passform für die genannten FOX 3500 HK-Serien bei Kontakt mit Ersatzteil-Datenbanken oder technischer Unterstützung sicherzustellen.
Hinweis: Die Angabe von Jahr (03/2022) und Seriennummer (ab 6155) ist entscheidend für die korrekte Zuordnung. Bei Unsicherheiten bezüglich der Kompatibilität empfiehlt es sich, die Seriennummer der Hebevorrichtung zu prüfen oder mit JMPs Ersatzteillisten vor der Montage abzugleichen.
