Gleitlager Atl-Spindel970065 20X20 Nussbaum

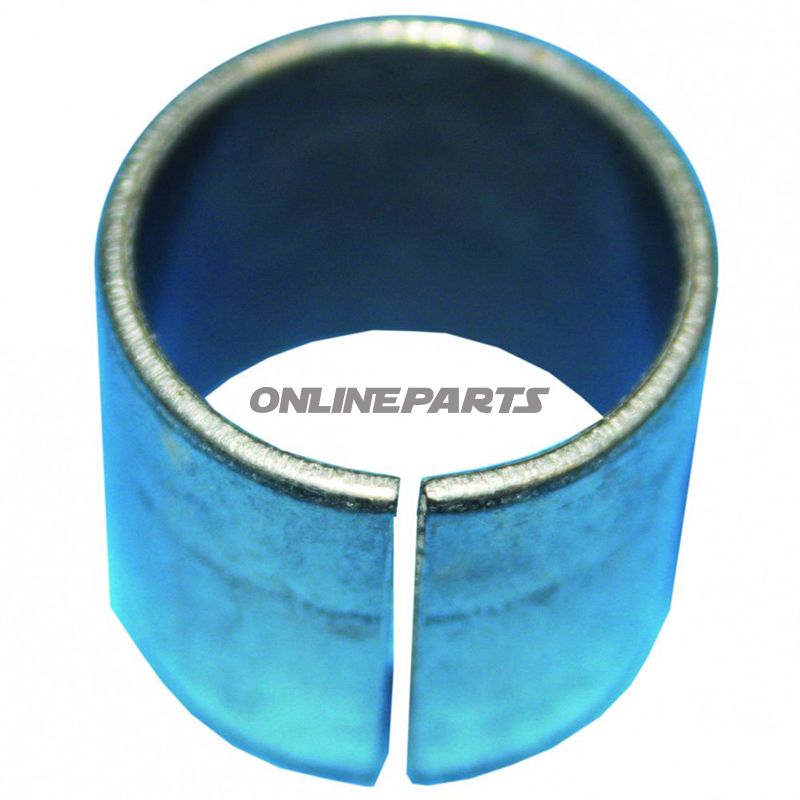

Gleitlager für ATL-Spindel (Nussbaum) — DU-Lager 20 x 20 mm

Produktübersicht: Dieses Gleitlager ist ein originales Nussbaum-Teil, vorgesehen für ATL-Spindeln mit Innenachse Ø 20 mm. Das Produkt wird unter der Herstellerartikelnummer 970065 und der Ersatzteilnummer (MPN) 652.00.68 geliefert. Die GTIN des Teils ist 4062154003203.

Funktion: Das Gleitlager (DU-Typ) fungiert als verschleißfester gleitender Stützpunkt zwischen Spindel/Achse und Gehäuse. Es ist darauf ausgelegt, Reibung zu reduzieren und die Belastung über eine größere Fläche zu verteilen im Vergleich zu einem Rollenlager in Anwendungen, bei denen relative Bewegungen gering und gleichmäßig sind. In der Praxis werden solche Lager in Spindeln verwendet, bei denen eine präzise axiale und radiale Führung mit dem Anspruch auf geringen Wartungsbedarf kombiniert wird.

Material und Konstruktion:

• Gehäusematerial: Aluminium — bietet gutes Verhältnis von Festigkeit zu Gewicht und gute Wärmeableitung im Betrieb.
• Gleitführungen: DU-Typ Gleitführung (beschrieben als Walnuss/„Nussbaum“ in der Herstellerbezeichnung). Diese Führungsart ist typischerweise polymerbasierte, selbstschmierende Verbund- oder Sandwich-Konstruktion, ausgelegt für gleitenden Kontakt und mit eingebauter Verschleißschicht.
• Abmessungen: Innen Ø 20 mm, Außen Ø 23 mm, Höhe 20 mm — passt zu Achsen und Gehäusen mit diesen Maßen ohne Nachbearbeitung.

Technische Vorteile und Eigenschaften:

• Gute Kombination aus niedriger Reibung und tragender Oberfläche für Anwendungen mit kontinuierlicher oder wiederholter Drehs-/Schwenkbewegung.
• Das Aluminiumgehäuse reduziert die Gesamtmasse und bietet akzeptable korrosionsbeständige Leistung in normalen Umgebungen; die Polymerführung bewältigt Kontaktflächen ohne ständige Schmierung.
• Standardmaß (20x23x20 mm) erleichtert den Austausch in Spindeln, die für DU-Lager ausgelegt sind.
• Originalherstellernummer und GTIN sichern Nachverfolgbarkeit und Kompatibilität mit Nussbaum-Ersatzteillisten.

Kompatibilität und Anwendung: Verwendet, wo ein Gleitlager für eine 20 mm-Achse in Nussbaum-ATL-Spindeln oder ähnlichen Konstruktionen benötigt wird. Überprüfen Sie stets die Innenmaße und Passungsbedingungen im Gehäuse vor der Montage. Da es sich um ein Original-Ersatzteil (Art. Nr. 970065 / MPN 652.00.68) handelt, passt es typischerweise direkt in Nussbaum-Spindeln, die für dieses Teil spezifiziert sind, kann aber auch in anderen Systemen mit denselben Maßen funktionieren.

Montage und Wartung:

• Reinigen Sie Kontaktflächen gründlich vor dem Einsetzen, um Kontaminationen der Gleitsohle zu vermeiden.
• Setzen Sie das Lager gleichmäßig mit geeignetem Werkzeug ein, um Verformungen des Aluminiumgehäuses oder der Führung zu vermeiden.
• Die selbstschmierende Führung reduziert den Schmierbedarf, befolgen Sie jedoch die Anweisungen des Herstellers zu Betriebstemperaturen und Belastungsgrenzen.

Identifikation: Das Produkt ist gelistet als „Gleitlager ATL-Spindel 970065 20x20 Nussbaum“ mit GTIN 4062154003203 und MPN 652.00.68 unter der Marke Nussbaum. Verwenden Sie diese Nummern bei Ersatzteilbestellungen, um die korrekte Übereinstimmung zu gewährleisten.

Hinweis: Die hier angegebenen Informationen beziehen sich auf die vom Hersteller angegebenen Abmessungen und Materialangaben. Bei Unsicherheiten bezüglich Kompatibilität oder spezifischer Belastungsdaten kontaktieren Sie den Hersteller oder konsultieren Sie die technische Dokumentation der aktuellen Spindel.
