Gewinkelt-Steckverbinderg 1/8 8 Mm 754.018-8

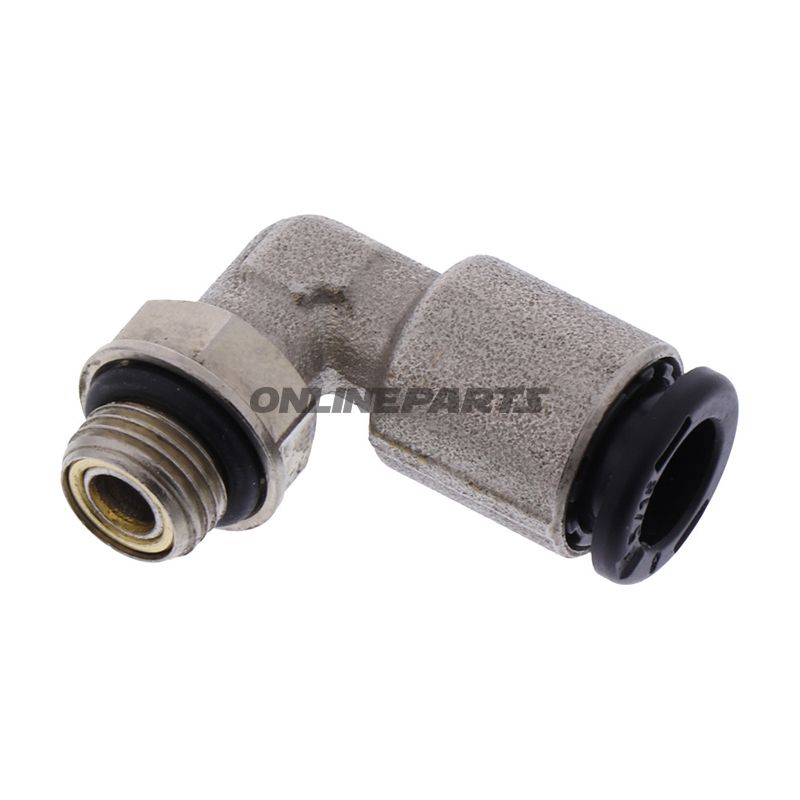

Gelenkte Steckverbinder G 1/8 — 90° Winkelstecker für 8 mm PA-Rohr

Produktübersicht: Dieser gelenkte Steckverbinder von Riegler (GTIN 4047322209335, MPN 656.03.15) ist ein 90° Winkelsteckverbindung mit einer G 1/8"-Gewindelötung und einer Push-fit-Verbindung für 8 mm Rohr, vorgesehen für PA-Rohre (Polyamid). Er dient dazu, pneumatische oder druckluftbetriebene Medien um Ecken in engen Installationen zu führen, wo ein rechtwinkliger Übergang zwischen Gewinde und Schlauch/Rohr notwendig ist.

Funktion und Anwendung:

• Das Gewinde (G 1/8") wird in eine Komponente oder Ventil mit passendem Innengewinde eingesetzt, um eine dicht schließende, mechanisch feste Verbindung herzustellen.
• Die Push-fit-Ende für 8 mm PA-Rohr ermöglicht eine schnelle Einsteckung des Schlauchs ohne zusätzliches Montagewerkzeug; die Flexibilität des Rohrs und der Push-fit-Griff sichern Dichtung und Festhaltung unter Normalbetriebsdruck.
• Typischerweise in pneumatischen Kreisläufen, Steuer- und Regelungssystemen sowie anderen technischen Installationen, in denen PA-Rohr (Polyamid) für Luftführung oder Vakuum verwendet wird.

Materialien und Eigenschaften:

• Hergestellt aus Kunststoff (Kunststoff), gewählt wegen Korrosionsbeständigkeit, geringem Gewicht und chemischer Beständigkeit gegenüber gängigen pneumatischen Medien.
• Die Steifheit des Kunststoffs und Toleranzen sind so ausgelegt, dass sie mit Standard-PA-Rohren arbeiten, ohne das Führungprofil zu deformieren; die Oberflächeneigenschaften verringern das Risiko elektrolytischer Korrosion in Verbindung mit Metallteilen.
• Die Push-fit-Mikromechanik basiert auf einem internen Haltering und Dichtungssystem, das eine wiederholbare Verbindung bei korrekter Einsetzung des 8 mm Rohrs ermöglicht. Für optimale Dichtheit wird empfohlen, das Rohr gerade abzuschneiden und Grate vor der Montage zu entfernen.

Kompatibilität und Montagehinweise:

• Speziell für PA-Rohr (Polyamid) mit 8 mm Außendurchmesser ausgelegt; andere flexiblere Rohrmaterialien können eine Passform- und Dichtheitsprüfung erfordern.
• Das G 1/8"-Gewinde folgt den standard metrischen Rohrgewindeabmessungen für diese Größe; verwenden Sie geeignete Dichtung (z. B. Gewindeband oder Dichtpaste) gemäß Installationspraxis, um Leckagen an der Gewindeverbindung zu vermeiden.
• Bei wiederholtem Demontieren/Montieren sollten Halteelemente und Dichtungsringe auf Verschleiß geprüft werden. Kunststoffteile sollten keiner längeren direkten Exposition gegenüber stark lösenden Chemikalien oder extremen Temperaturen ausgesetzt werden.

Technische Vorteile und praktische Überlegungen:

• Der 90°-Winkel reduziert den Bedarf an zusätzlichen Schläuchen oder Bögen in engen Montagesituationen und verringert Verschleiß durch scharfe Biegungen.
• Das Leichtbau-Konzept erleichtert die Montage in Maschinenräumen und an beweglichen Bauteilen im Vergleich zu Metalloptionen.
• Die Riegler-Marke (GTIN 4047322209335, MPN 656.03.15) kennzeichnet Nachverfolgbarkeit und Kompatibilität in Systemen, in denen Hersteller- und Ersatzteilnummern für Dokumentationen verwendet werden.

Praxistipps für den Monteur:

• Schneiden Sie das Rohr rechtwinklig ab und entfernen Sie Grate vor dem Einsetzen, um eine korrekte Verriegelung im Push-fit-System zu gewährleisten.
• Verwenden Sie geeignete Gewindedichtmittel am G 1/8"-Gewinde bei der Montage; vermeiden Sie übermäßiges Anziehen, um Kunststoffgewinde zu schützen und eine lange Lebensdauer zu sichern.
• Prüfen Sie die Kompatibilität mit dem Medium (Druck, Temperatur und chemische Zusammensetzung). Polyamid besitzt gute mechanische Eigenschaften, hat jedoch Grenzen bei hohen Temperaturen und bestimmten Lösemitteln.

Identifikation: Hersteller: Riegler. MPN: 656.03.15. GTIN: 4047322209335.
