Gelenkte Steckverbindung G 1/4" – 90° Winkelstecker für 6 mm PA-Rohr

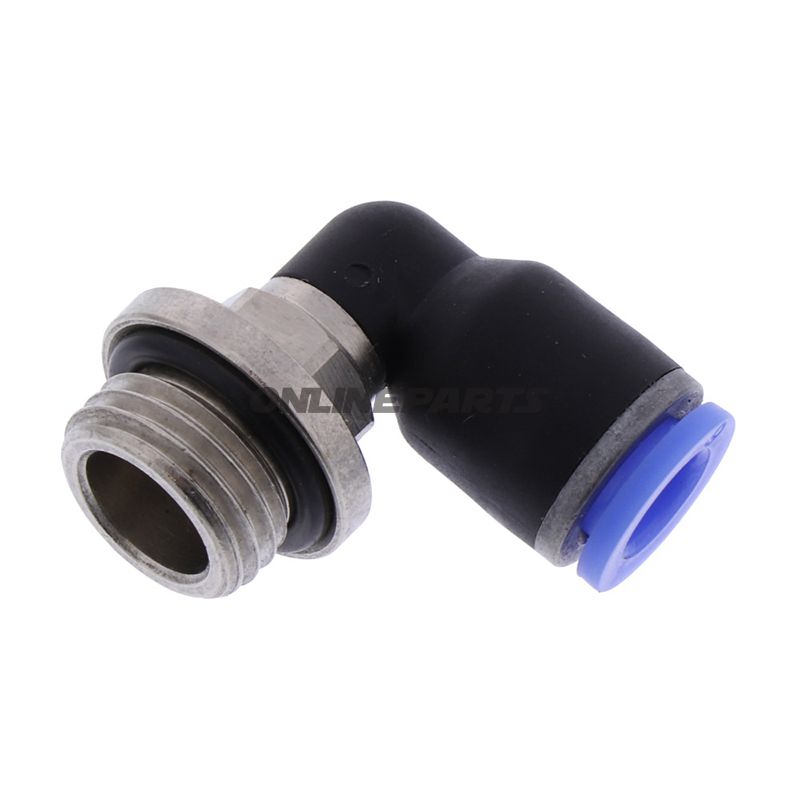

Produktübersicht: Diese gelenkte Steckverbindung von Riegler (GTIN: 4047322209359, MPN: 656.03.19) ist ein 90° Winkelstecker für pneumatische oder Flüssigkeitsverbindungen, wobei eine Seite eine Gewindeanschluss G 1/4" hat und die andere Seite push-fit für 6 mm Schlauch/PA-Rohr. Sie ist so konzipiert, eine kompakte, senkrechte Abzweigung in Installationssystemen zu ermöglichen, in denen Platzverhältnisse eine scharfe Biegung der Rohrleitung erfordern.
Funktion:
- Gewindeverbindung (G 1/4") bietet eine standardisierte Metall- oder Kunststoffmontage für Verteilfeld, Ventil oder Armatur.
- Push-fit-Ende für 6 mm ermöglicht es, Polyamid (PA) Rohr schnell ohne weitere Dichtungen oder Klemmen einzusetzen; die Verbindung hält das Rohr mechanisch fest.
- 90°-Winkel reduziert den Bedarf an Biegungen der Rohrleitung und verringert Belastungen am Einlass, relevant in engen Installationen.
Materialwahl und Eigenschaften:
- Material: Kunststoff. Der Kunststoffbausteil ist gewählt für Korrosionsbeständigkeit, leichtes Gewicht und gute chemische Beständigkeit gegenüber gängigen pneumatischen Medien und nicht-agrressiven Flüssigkeiten. Kunststoff macht die Verbindung auch vibrationsarm im Vergleich zu Metall.
- Dichtung: Die Push-fit-Lösung basiert auf einer innenliegenden Verriegelungsringung und Dichtung (typischerweise O-Ring) zur sicheren Dichtung bei korrekter Einsetzung des 6 mm PA-Rohrs. Bei der Montage muss das Endstück des Rohrs gerade und gratfrei geschnitten sein für eine optimale Abdichtung.
- Temperatur und Druck: Kunststoffkomponenten dieser Bauart eignen sich für typische pneumatische Drücke und Temperaturen; prüfen Sie die Betriebsspezifikationen in der Anwendung (Druck, Medium, Temperatur) auf Kompatibilität.
Kompatibilität und Anwendung:
- Passt zu standardmäßigen G 1/4" Gewinden an Ventilen, Verteilern und Fittings.
- Push-fit-Ende ist für 6 mm PA-Rohr vorgesehen — andere flexible Schläuche können funktionieren, prüfen Sie jedoch Durchmesser und Materialkompatibilität zuerst.
- Geeignet für pneumatische Systeme, Druckluftinstallationen, Vakuum im niedrigen bis mittleren Druckbereich sowie Transport nicht korrosiver Flüssigkeiten, bei denen das Kunststoffmaterial nicht bricht oder beeinträchtigt wird.
Mechanische Vorteile und Praxistipps:
- Platzersparnis: Der 90°-Winkel reduziert den Bedarf an separaten Biegungen und verkürzt die Rohrführung in engen Kabinetten oder Maschinenräumen.
- Schnelle Montage: Die Push-fit-Verbindung ermöglicht rasches An- und Abkoppeln ohne Werkzeug bei Wartung, vorausgesetzt, das Rohr wird beim Lösen der Verriegelung korrekt herausgezogen.
- Bei Wartung: Prüfen Sie Verriegelungsring und O-Ring auf Verschleiß bei wiederholtem Demontieren. Ersetzen Sie Bauteile bei Verformung oder Vernietung.
Identifikation: Das Produkt wird von Riegler geliefert und wird über die Herstellernummer (MPN: 656.03.19) und GTIN 4047322209359 identifiziert, was bei Bestellung oder Prüfung der Ersatzteile übereinstimmt.
Hinweise: Die Angabe bezieht sich auf Material als Kunststoff und Anschlussarten G 1/4" und 6 mm Push-fit für PA-Rohr. Überprüfen Sie immer die Installationsanforderungen (Druck, Temperatur, Medium) in Ihrer Anwendung vor der Montage. Verpackungseinheiten oder Großlieferungen sind hier nicht beschrieben.
