Gewinkelt-Steckverb. 12 Mmpm0312e

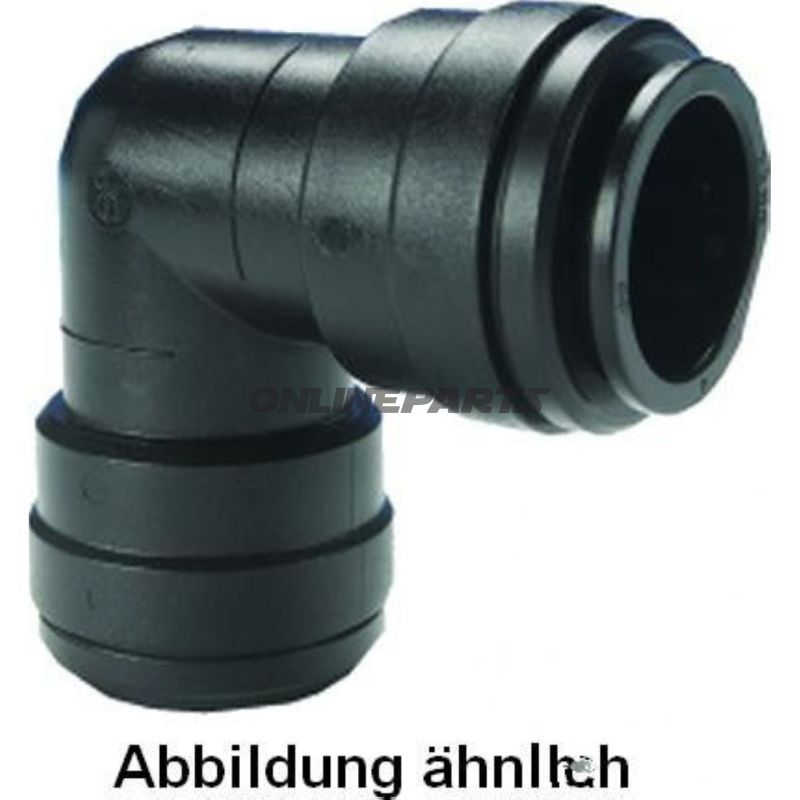

Verbindungsstück 90° für 12 mm Rohr - John Guest Kunststoff

Produktübersicht: Dieses 90° Verbindungsstück von John Guest ist für Rohre mit einem Außendurchmesser von 12 mm konzipiert. Das Produkt wird oft als Winkel-Push-Fit oder Winkelsteckverbindung bezeichnet und dient der schnellen und sicheren Verbindung von Kunststoff- und flexiblen Schläuchen in Wasser- und Flüssigkeitssystemen, Pneumatik und Installationen, bei denen Platzverhältnisse eine Winkelführung erfordern.

Funktion und Anwendung:

• Die Steckverbindung funktioniert als Push-Fit-Kupplung: Das Rohr wird in die Verbindung eingeführt, wobei eine innere Sperrkante es festhält und eine innere Dichtung (O-Ring) die Abdichtung sicherstellt.
• Die Winkelführung reduziert Biegestress am Rohr und ermöglicht eine platzsparende Verlegung, insbesondere in engen Installationen oder beim Richtungswechsel in der Nähe von Bauteilen.
• Geeignete Anwendungsbereiche umfassen Kühlsysteme, Wasserinstallationen, pneumatische Kreisläufe und andere nicht korrosive Medien in industriellen und mobilen Anlagen.

Materialien und Eigenschaften:

• Gehäuse und Fittings bestehen aus technischer Kunststoffsorte, die von John Guest verwendet wird, mit guten mechanischen Eigenschaften und Beständigkeit gegenüber gewöhnlichen nicht-aggressiven Flüssigkeiten.
• Innere Dichtungen (typischerweise NBR oder ähnlicher Elastomer) gewährleisten eine zuverlässige Abdichtung innerhalb der empfohlenen Betriebsdruck- und Temperaturbereiche. Die Materialwahl bietet eine Mischung aus Flexibilität und Haltbarkeit ohne übertriebene Leistungsbehauptungen.
• Push-Fit-Prinzip bedeutet keine Gewinde oder Montageschrauben, was Montagezeit reduziert und das Risiko von Fehlanpassungen vor Ort minimiert.

Kompatibilität und Abmessungen:

• Für Rohre mit Außendurchmesser 12 mm. Prüfen Sie die genauen Abmessungen der Leitung/des Rohrs und die Wandstärke, um eine korrekte Passform sicherzustellen.
• Geeignet für übliche weiche und halbstarre Kunststoffrohre, die in Technik und Wartung verwendet werden; nicht für sehr harte Metallrohre ohne passende Übergangsstücke vorgesehen.

Technische Identifikation: Das Produkt wird von John Guest vermarktet und lässt sich anhand der Hersteller-Nummer MPN 650.17.20 identifizieren. Die internationale GTIN für diesen Artikel lautet 665626060465. Diese Codes sind bei Beschaffung, Ersatzteilbestellung und Dokumentation in Teile- und Wartungsregistern hilfreich.

Praktische Hinweise für Mechaniker:

• Beim Montieren: das Rohr sauber und rechtwinklig abschneiden, Grate entfernen und das Rohr bis zum Anschlag in die Verbindung schieben, um eine korrekte Verriegelung sicherzustellen.
• Beim Demontieren: Befolgung der Herstelleranweisungen zum Freigeben der Sperrkappe (typischerweise Druck auf die Freigabering oder Einsetzen eines Werkzeugs, je nach Modell), um Beschädigungen des Rohrs oder der Fittings zu vermeiden.
• Überwachen Sie Betriebstemperatur und Mediumtyp im System, um Kompatibilität mit den verwendeten Dichtungsmaterialien sicherzustellen.

Notizen: Die Beschreibung basiert auf dem John Guest-Design und den angegebenen Identifikationsnummern (MPN 650.17.20, GTIN 665626060465). Für spezifische Druck- und Temperaturdaten oder Zertifizierungsangaben verweisen wir auf das technische Datenblatt des Herstellers oder die Dokumentation des Lieferanten.
