Gewindeschelle 90-110 Mmbandbreite 12

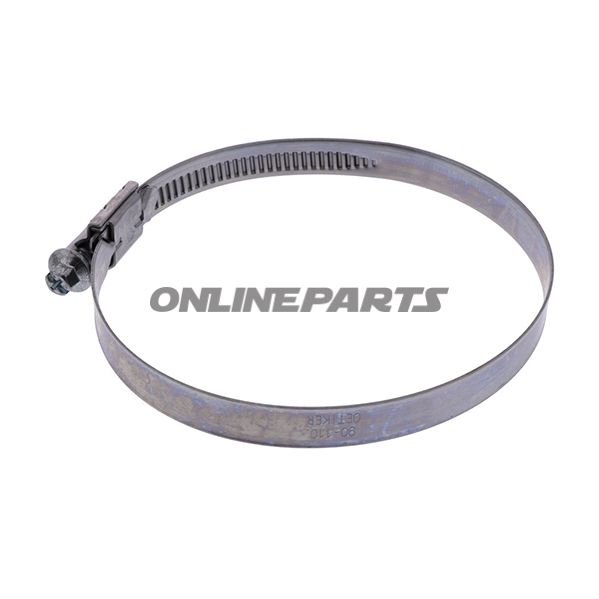

Schlauchschelle (Schlauchklemme) 90–110 mm, Bandbreite 12 mm

Diese Schlauchschelle (häufig als Schlauchklemme oder Oetiker-Gewindeklemme Typ 126 bezeichnet) ist für die mechanische Befestigung von Schläuchen, Rohrleitungen und Verbindungen im Durchmesserbereich 90–110 mm ausgelegt. Das Produkt sorgt für eine gleichmäßige Kraftverteilung und hohe Haltekraft ohne verschweißte Verbindungen, was das Korrosionsrisiko verringert und die Betriebssicherheit erhöht.

Identifikation: MPN 468.01.04, GTIN 12600344. Bezugsbezeichnung in den Lieferantendaten: WD12 90-110 C7 W2.

• Funktion: Das Klemmband wird mit einer Sechskant-/Kreuzschraube (Sechskant mit querliegender Aussparung) (SW7/Phillips) angezogen, um den Klemmumfang zusammenzudrücken und die Verbindung zwischen der Außenseite des Schlauchs und dem Bauteil abzudichten. Der kurze Gehäusesattel sorgt für eine gleichmäßige Kraftverteilung und verbesserte Abdichtung.
• Materialien und Oberflächen: Band und Gehäuse sind aus Edelstahl gefertigt (Material 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000). Die Schraube ist aus galvanisiertem Stahl, was einen zusätzlichen Oberflächenschutz an der Drehzone bietet. Die konstruktion ohne Schweißverbindung (schweißfreier Gehäuseanschluss) reduziert das Risiko von Rissen und Korrosionsansatzpunkten.
• Geometrie und Fertigung: Hergestellt durch Kaltumformung, wodurch eine leicht kugelige (ballige) Form entsteht, die dem Profil des Schlauchs folgt. Abgesetzte/angeflanschte Bandkanten verringern das Risiko von Beschädigungen des zu klemmenden Materials, und die Drahtstärke nimmt zu den Rändern hin ab, sodass der volle Querschnitt zentriert in der Mitte liegt.
• Technische Norm: Die Klemme ist gemäß DIN 3017 konstruiert — geprüftes Klemmband mit großem Spannbereich und dokumentierten Haltekräften.
• Wichtige Maße:
  • Durchmesserbereich: 90–110 mm
  • Bandbreite: 12 mm
  • Bandstärke: 0,7 mm
  • Schraubenprofil: Sechskant mit Kreuzausparung (Sechskant + Phillips)

Technische Vorteile für Mechaniker: Die Kombination aus Edelstahlband/-gehäuse und galvanisierter Schraube bietet eine robuste Lösung in Umgebungen, in denen Korrosion ein Faktor sein kann, während der große Spannbereich (90–110 mm) und die kurze Gehäusebauform die Klemme für unterschiedliche Schlauchstärken geeignet machen und eine gleichmäßige Abdichtung gewährleisten. Der schweißfreie Gehäuseanschluss und die abgerundeten Bandkanten sind darauf ausgelegt, Schwachstellen und Beschädigungen am Anschlussmaterial während der Montage zu reduzieren.

Kompatibilität und Anwendung: Geeignet für flexible Schläuche, eingesetzte Rohre und Luftkanäle innerhalb des angegebenen Durchmesserbereichs. Typische Anwendungen sind Fahrzeuge, Industrie-Rohrinstallationen und sonstige Baugruppen, in denen eine gleichmäßige, mechanische Klemme erforderlich ist.

Weitere technische Daten:

MPN 468.01.04 und GTIN 12600344 können beim Einkauf oder in Ersatzteilkatalogen zur Sicherstellung der korrekten Bauteilidentifikation verwendet werden.
