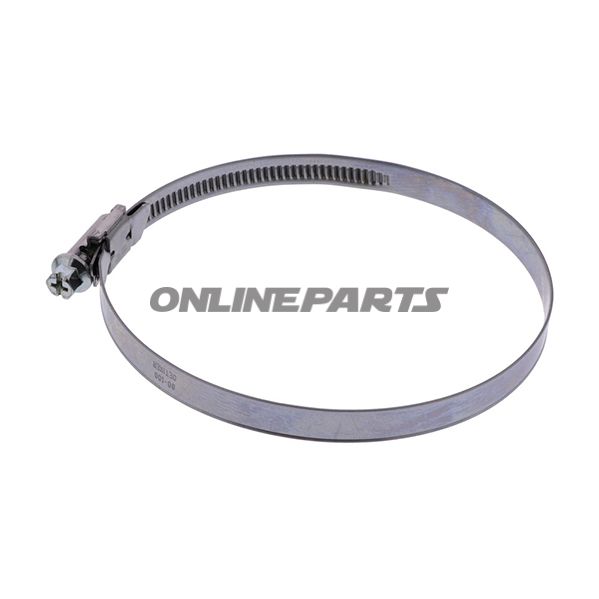

Schellen 80–100 mm (9 mm) – Oetiker Schraubengewindeschelle W2 (Typ 126)
Diese Schraubengewindeschelle in W2-Qualität (Typ 126) ist vorgesehen für eine feste und gleichmäßig klemmende Verbindung von flexiblen Schläuchen und Rohrleitungen im Durchmesserbereich 80–100 mm. Die Produktkonstruktion mit mehreren Reihen im Band bietet einen großen Spannbereich, sodass eine präzise Abdichtung erreicht werden kann, ohne zu einem anderen Schellentyp wechseln zu müssen.
Funktion
Die Schelle wirkt dadurch, dass das Band über das Rohr bzw. den Schlauch mittels eines Schraubenkopfs angezogen wird, wobei der volle Querschnitt des Gewindes mittig in der Schelle liegt und zu den Rändern hin abnimmt. Der kurze Gehäusesattel verteilt die Kraft gleichmäßig über den Schellenumfang, wodurch Abdichtung und Haltevermögen im Betrieb sowie bei wechselndem Druck/Temperatur verbessert werden.
Materialien und Ausführung
Band und Gehäuse sind aus Edelstahl 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000) gefertigt. Das Material ist kaltgeformt, was dem Band eine leichte sphärische Form für eine gleichmäßige Kontaktfläche verleiht. Das Schraubenelement besteht aus verzinktem Stahl mit kombinierter Sechskant- (SW7) und Kreuzschlitzprofil (Philips) für flexibles Ansetzen mit Maulschlüssel oder Schraubendreher. Die Gehäuseverbindung ist schweißfrei ausgeführt, um eine robuste Verbindung mit guter Korrosionsbeständigkeit zu schaffen. Die Bandkanten sind umgeformt (geflanscht), um das Risiko von Beschädigungen an der Schlauchlage bei der Montage zu verringern.
Technische Daten
- Durchmesserbereich: 80–100 mm
- Bandbreite: 9 mm
- Banddicke: 0,6 mm
- Material: 126 W2 (Edelstahl, 1.4016 / UNS S43000)
- Schraube: verzinkter Stahl, Profil Sechskant + Phillips (SW7)
- Gehäusesattel: kurze Ausführung für gleichmäßige Kraftverteilung
- Norm: ausgeführt gemäß DIN 3017
Anwendungsbereiche
Geeignet zum Festspannen von Schläuchen in Kühl- und Wasserkreisläufen, Lüftungs- und Belüftungsanlagen sowie in industriellen Installationen, in denen hohe Haltekraft und präzise Einstellung erforderlich sind. Der große Spannbereich und das korrosionsbeständige Band machen die Schelle besonders geeignet für Umgebungen mit Anforderungen an Langlebigkeit und wiederkehrende Wartungsintervalle.
Vorteile in der Praxis
- Großer Spannbereich dank mehrerer Reihen im Band – weniger Größenwechsel bei der Montage.
- Gleichmäßige Kraftverteilung durch kurzen Gehäusesattel sorgt für bessere Abdichtung ohne lokale Druckpunkte.
- Schweißfreie Gehäuseverbindung erhöht die Konstruk tionsfestigkeit und Korrosionsbeständigkeit.
- Geflanschte Bandkanten minimieren das Risiko von Beschädigungen an der Schlauchlage.
- Schraubenkopf mit sowohl Sechskant- als auch Kreuzprofil für einfache und flexible Montage.
Identifikation und Referenzen
MPN: 467.95.44. GTIN: 12600467. Referenznummer im Herstellersystem: WD9 80-100 C7 W2.
Hinweis
Materialwahl und Abmessungen sind anhand technischer Daten angegeben; wählen Sie die Schelle stets passend zum konkreten Schlauchtyp und den Betriebseinflüssen (Temperatur, Vibration, Druck). Die Schelle ist nach DIN 3017 geprüft, um gleichbleibende Qualität und Spannungskennwerte zu gewährleisten.
Technische Spezifikationen (kurz)
- Typ: Schraubengewindeschelle / Jubilee-Clip
- Spannbereich: 80–100 mm
- Breite: 9 mm
- Material: Edelstahl (W2)
- Farbe: silber
