Gewindeschelle 80-100 Mmbandbreite 12

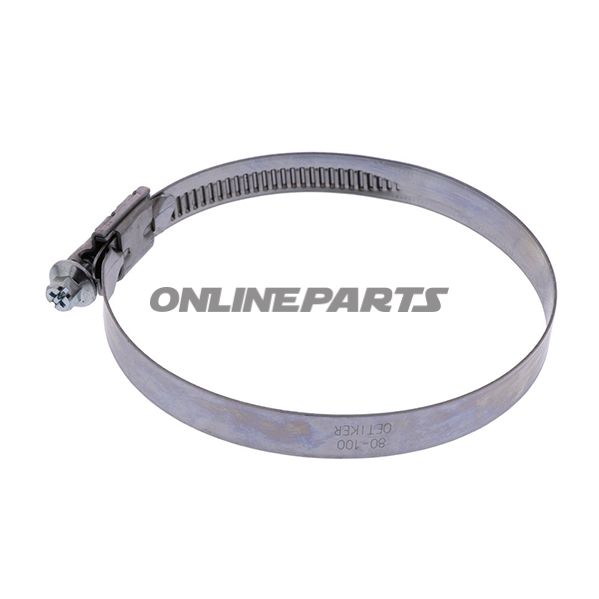

Schlauchschelle (Schlauchklemme) 80–100 mm, Bandbreite 12 mm

Produkt: Schlauchschelle mit Gewindegehäuse (Oetiker/Typ 126), ausgelegt zum Abdichten und Befestigen von Schläuchen, Rohren und Zubehör an Motorrädern und anderen Fahrzeugen. GTIN: 12600338, MPN: 468.00.96.

Funktion und Anwendung

• Die Schelle ist eine Mehrbereichs-Schlauchklemme mit großem Spannbereich (80–100 mm), entwickelt für gleichmäßig verteilte Klemmkraft um zylindrische Bauteile. Sie wird zur Befestigung von Spiralschläuchen, Gummischläuchen und Rohrenden eingesetzt, wo zuverlässige Dichtung und hohe Haltekraft erforderlich sind.
• Der kurze Gehäusesattel sorgt dafür, dass die Kraft gleichmäßig verteilt wird, was die Dichtung gegen Leckagen verbessert, ohne den Schlauch zu beschädigen, wenn das korrekte Drehmoment angewendet wird.
• Die Klemme erfüllt die Anforderungen nach DIN 3017 für getestete Klemmbänder mit großem Spannbereich und hoher Haltekraft.

Materialien und Korrosionsbeständigkeit

• Band und Gehäuse sind aus Edelstahl gefertigt, spezifiziert als Material 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000). Edelstahl bietet gute mechanische Festigkeit und Widerstand gegen Korrosion in vielen Umgebungen.
• Sechskantschraube (SW7) mit querliegender Kreuzschlitzaufnahme (Phillips) ist verzinkter Stahl. Die verzinkte Schraube verbessert die Verschleiß- und Korrosionsbeständigkeit der Schraubenfunktion, beachten Sie jedoch, dass Schrauben- und Bandmaterialien kein homogenes Edelstahlmaterial sind.
• Die Gehäuseverbindung ist schweißfrei ausgeführt, was das Risiko galvanischer Korrosion im Verbindungsbereich reduziert und eine sichere mechanische Verbindung gewährleistet.

Designdetails und Produktion

• Die Klemme ist kaltgeformt und hat ein leicht sphärisches (gebogenes) Profil, was die Verteilung der Klemmkraft verbessert und der Kontur des Schlauchs besser folgt als vollständig flache Bänder.
• Abgekantete/umgebogene Bandkanten verringern das Risiko, das Schlauchmaterial bei Montage und unter Vibration zu beschädigen.
• Das Drahtprofil ist so ausgeführt, dass die Gewindehöhe zu beiden Seiten abnimmt, während der gesamte Gewindequerschnitt in der Mitte zentriert ist — dies ermöglicht eine stabile und zentrale Einspannung beim Anziehen.
• Schraubenkopfprofil: Sechskant mit Kreuzschlitzaufnahme, wodurch die Verwendung eines Drehmomentschlüssels (SW7) oder eines Schraubendrehers für manuelle Eingriffe möglich ist.

Technische Daten

• Durchmesserbereich: 80–100 mm
• Bandbreite: 12 mm
• Bandstärke: ca. 0,7 mm
• Material: 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000 (Edelstahl)
• Farbe: silber / metallisch
• Besonderheit: Schraube aus verzinktem Stahl

Kompatibilität und praktische Hinweise

• Geeignet zur Montage an Standard-Gummi- und Silikonschläuchen, Ansaugleitungen und Kühlsystemschläuchen im angegebenen Durchmesserbereich. Prüfen Sie Material- und Temperaturanforderungen für spezifische Schläuche vor der Montage.
• Bei wiederholtem Demontieren/Montieren können Schraubengewinde und verzinkte Schrauben schneller verschleißen als einteilige Komponenten aus homogenem Edelstahl; befolgen Sie das empfohlene Drehmoment und vermeiden Sie Überdrehen, um Beschädigungen am Schlauch oder an der Klemme zu verhindern.
• Referenz: WD12 80-100 C7 W2 (Herstellerreferenz für diese Ausführung/Serie).

Zusammenfassung

Diese Schlauchschelle kombiniert ein Edelstahlband und Gehäuse in W2-Stahl mit einer verzinkten Sechskantschraube und bietet ein technisch ausgereiftes Mehrbereichs-Design (80–100 mm) mit guter Dichtwirkung, gleichmäßiger Kraftverteilung und verbessertem Schutz des Schlauchmaterials. GTIN 12600338 und MPN 468.00.96 können bei Bestellung und Materialidentifikation verwendet werden.
