Gewindeschelle 8-16 Mmbandbreite 9

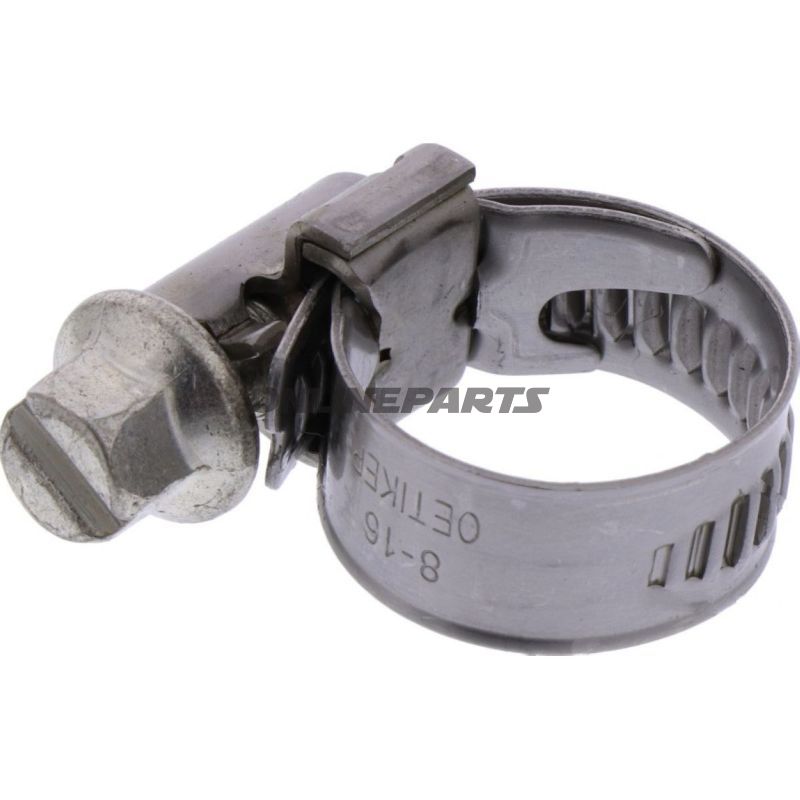

Spannband (Oetiker-Senk-Klemme W4, Typ 177) für Rohre und Schläuche 8–16 mm

Dieses Spannband (MPN: 467.08.57, GTIN: 17700512) ist eine Senkklemme in W4-Ausführung, bei der alle Teile aus Edelstahl (Materialnr. 1.4301 / UNS S30400) gefertigt sind. Die Konstruktion und Materialwahl machen die Klemme geeignet für korrosionsgefährdete Umgebungen und für Anwendungen, bei denen Haltbarkeit und wartungsfreie Montage für Mechaniker und Motorradfahrer wichtig sind.

Funktion

• Das Spannband ist darauf ausgelegt, Schläuche, Rohre und Verbindungen mit einem Durchmesserbereich von 8,0–16,0 mm zu halten (empfohlener Arbeitsbereich 10,0–16,0 mm abhängig von der Anwendung).
• Die Schraubengewindemechanik ermöglicht einen relativ großen Spannbereich und präzises Nachziehen im Vergleich zu festen Klemmen.
• Sechskantfreiraum im Schraubenkopfprofil ermöglicht das Festziehen mit Standardprofilschlüssel oder Schraubendreher mit passendem Adapter für kontrolliertes Moment.

Materialien und Eigenschaften

• Alle Teile aus Edelstahl (1.4301 / AISI 304). Das Material bietet gute allgemeine Korrosionsbeständigkeit unter normalen Witterungsbedingungen und in benzin-/ölexponierten Umgebungen, sollte aber bei aggressiver chemischer Einwirkung oder Salzwasser bewertet werden.
• Bandbreite: 9 mm und Banddicke: 0,6 mm — die Kombination gewährleistet ausreichende Steifheit für eine gleichmäßige Kraftverteilung, ohne für enge Schläuche zu überdimensionieren.
• Gepresster (Stempel-)Klemmband statt durchstanntem Band verbessert Kantenzustand und reduziert das Risiko von Rissbildung durch wiederholte Belastung.
• Spezial geformte Bandkanten verringern das Risiko von Beschädigungen am Schlauch oder an Verbindungsmaterial bei der Montage.
• Kurzbauform des Gehäuses für gleichmäßige Kraftverteilung um den Schlauch, was die Dichtung verbessert, ohne Druck an einer Stelle zu konzentrieren.
• Stabile Schweißnahtlose (nickel-freie) Gehäuseverbindung, was Schwachstellen reduziert und eine gleichmäßige mechanische Verbindung im Gehäuse sicherstellt.

Technische Daten

Standard und Kompatibilität

• Ausführung entspricht DIN 3017, was bedeutet, dass Auslegung und mechanische Eigenschaften gängigen Industriestandards für Senkklemmen und Spannbänder entsprechen.
• Passt zu Standardschläuchen und -rohren im angegebenen Durchmesserbereich; geeignet für Metall- und Gummischläuche — immer Schlauchspezifikation und Montageraum vor der Montage überprüfen.

Anwendungstipps für Mechaniker

• Nachziehen mit Werkzeug, das zum Sechskantprofil passt, um Rundungen zu vermeiden; das geeignete Drehmoment verwenden, um das Zudrücken des Schlauchs zu vermeiden.
• Bei exponierten Positionen oder Salzwasserumgebungen regelmäßige Inspektion in Erwägung ziehen trotz der guten Korrosionsbeständigkeit von Edelstahl.
• Sicherstellen, dass Breite und Dicke des Bandes zum Schlauchmaterial und -durchmesser passen, für optimale Dichtung und um ein Quetschen der Schlauchwand zu vermeiden.

Produktdaten basieren auf den technischen Spezifikationen des Typs (Jubilee Clips / Senkklemme W4). MPN 467.08.57 und GTIN 17700512 können bei der Identifikation der Komponente bei Nachbestellung oder Ersatzteilverwaltung verwendet werden.
