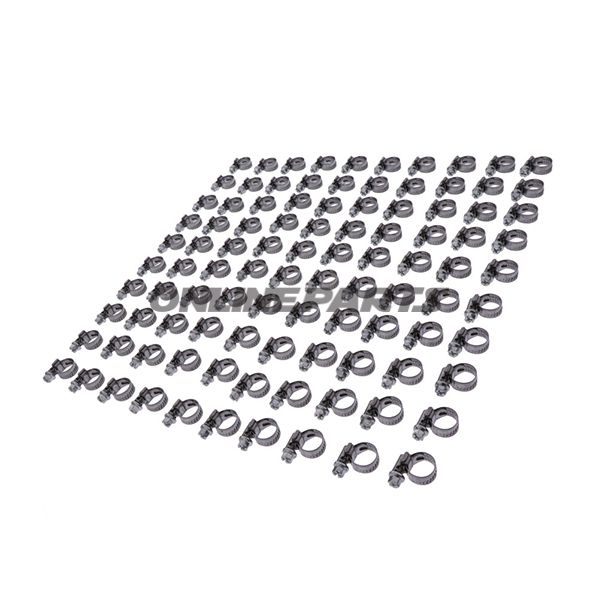

Gewindeschelle 8-12 Mmbandbreite 9 Inhalt 100

Gewindebügel für Schläuche, Durchmesser 8–12 mm, Bandbreite 9 mm

Produktübersicht: Diese Gewindebügel (Referenznr. WD9 8-12 C7 W2, MPN 467.95.50, GTIN 4001796012471) ist eine technisch ausgeführte Schnappklemme in W2-Qualität, vorgesehen zum Umquetschen weicher Schläuche und Rohre mit einem Durchmesserbereich von 8–12 mm. Sie kombiniert eine rostfreie Band- und Gehäusekonstruktion mit einer Sechskantschraube mit Kreuzaussparung (Phillips) aus galvanisiertem Stahl für eine einfache und präzise Verpressung.

Funktion und Anwendung:

• Der Gewindebügel ist entwickelt für Druckübertragung und Abdichtung rund um Schläuche, Rohre und kleine Öffnungen, wo ein relativ großer Spannbereich gewünscht wird (8–12 mm).
• Der kurze Gehäusesattel gewährleistet eine gleichmäßige Kraftverteilung über die Klemmfläche und trägt zu einer guten Abdichtung bei, ohne die Belastung auf einen Punkt zu konzentrieren.
• Schweißlose Gehäuseverbindung reduziert das Risiko von Schwachstellen und verbessert die Korrosionsbeständigkeit der Verbindung.

Materialien und Konstruktion:

• Band und Gehäuse aus rostfreiem Stahl (W2, Materials code 1.4016 / UNS S43000). Rostfreies Band bietet Korrosionsbeständigkeit in üblichen Umgebungen und bewahrt gleichzeitig Formstabilität beim Klemen.
• Schraube aus galvanisiertem Stahl mit Sechskantprofil und querer Ausspahrung (kombinierter Sechskant/Kreuz), wodurch ein Anziehen mit Schraubenschlüssel oder Schraubendreher nach Bedarf möglich ist.
• Banddicke 0,6 mm und Bandbreite 9 mm — Abmessungen gewählt, um Abdichtungskraft und Flexibilität zu balancieren, ohne die Schlauchausdehnung zu beschädigen.
• Flankierte Bandkanten verringern das Risiko des Schneidens oder Abriebs der Schlauchleitung und des Anschlussteils.
• Kaltformung verleiht dem Band eine leichte sphärische Form und eine Drahthöhe, die zu beiden Seiten abfällt; vollständige Drahtdurchführung ist mittig ausgerichtet für eine gleichmäßige Kraftverteilung.

Technische Daten:

• Durchmesserbereich: 8–12 mm
• Bandbreite: 9 mm
• Banddicke: 0,6 mm
• Material: W2-Roststahl (1.4016 / UNS S43000)
• MPN: 467.95.50
• GTIN: 4001796012471
• Referenznr.: WD9 8-12 C7 W2
• Schraubenkopfprofil: Sechskant mit Kreuzaussparung (kombinierter Sechskant/Kreuz)

Kompatibilität und Montagehinweise:

• Verwendbar für Schläuche und Rohre mit äußerem Durchmesser im Bereich 8–12 mm. Bei der Montage die Klemme zentrieren über der Verbindung, damit die Bandkante nicht in den Schlauch schneidet.
• Spannmoment entsprechend der Schlauchspektrum festlegen, um Verformungen zu vermeiden; geeignetes Werkzeug für Sechskant- oder Schraubprofil verwenden für kontrolliertes Festziehen.
• W2-Material ist geeignet für Standardumgebungen; bei Exposition gegenüber stark korrosiven Umgebungen sollte eine höhere rostbeständige Stah Qualität in Betracht gezogen werden.

Weitere Anmerkungen: Das Produkt entspricht DIN 3017 (getestete Schlauchklemmen, großes Spreizbereich und hohe Haltekraft). Die technische Aufbauweise mit mehreren Klemmzonen macht diese Bauart besonders geeignet an Stellen, wo ein flexibler Spannbereich und gleichmäßige Abdichtung erforderlich sind.
