Gewindeschelle 70-90 Mmbandbreite 9

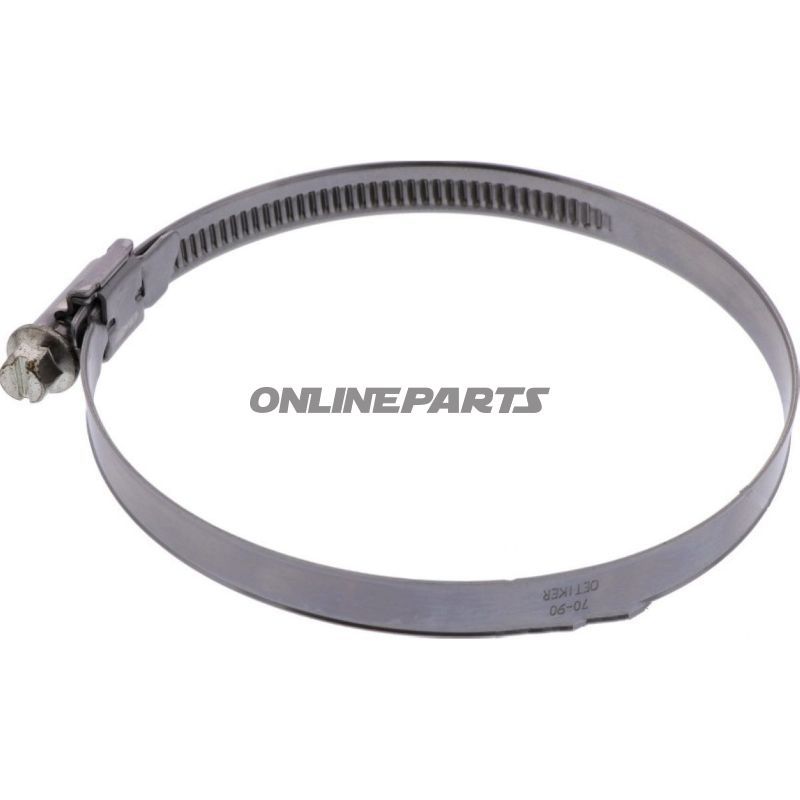

Gewindeklemme 70–90 mm, Bandbreite 9 mm — Schlauchklemme aus Edelstahl

Diese Gewindeklemme (Oetiker Schlauchklemme, Typ 177) ist vorgesehen zum festen Befestigen von Schläuchen und Rohren mit einem Durchmesser von 70,0 bis 90,0 mm. Sie verwendet ein Schlauchgang-System, bei dem der Schraubenkopf Platz für einen Sechskantschlüssel bietet, was eine präzise Nachspannung und wiederholte Einstellung während des Service ermöglicht.

Identifikation: MPN 467.10.87, GTIN 17700484.

Funktion und Anwendung

• Die primäre Funktion der Gewindeklemme besteht darin, eine gleichmäßige und dichte Umhüllung rund um flexible Schläuche oder Rohre zu schaffen, um Leckagen zu verhindern.
• Die Schlauchgang-Konstruktion bietet einen großen Spannbereich, sodass eine Klemme Durchmesser von 70 bis 90 mm ohne spezieller Anpassung abdecken kann.
• Die Sechskantprofil des Schraubenkopfes ermöglicht eine Drehmomentsteuerung mit gängigen Werkzeugen, nützlich bei Montagen in engen Werkstattumgebungen.

Material und Konstruktion

• Material: 177 W4 — alle Teile aus Edelstahl (Material-Nr. 1.4301 / UNS S30400). Dieses Material ist korrosionsbeständig in üblichen Witterungssituationen und typischen Werkstattumgebungen.
• Bandbreite: 9 mm; Bändstärke: 0,6 mm — die Abmessungen bieten eine gute Kombination aus Festigkeit und Flexibilität bei der Spannoperation.
• Geprägtes Klemmband (nicht durchgeschnitten) erhöht die Tragfähigkeit des Bandes und verringert das Risiko von Auszug oder Verformung bei hohem Moment.
• Spezial geformte Bandkanten verringern das Risiko, die Schlauchleitung oder das montierte Material zu beschädigen.
• Die Konstruktion hat eine kurze Gehäusesattel, die eine gleichmäßige Kraftverteilung um die Klemme sicherstellt und die Dichtung verbessert, sowie eine stabile, schweißlose Gehäuseverbindung.

Technische Daten

Durchmesserbereich: 70,0–90,0 mm
Bandbreite: 9,0 mm
Bändstärke: 0,6 mm
Material: Edelstahl (1.4301 / UNS S30400)
Schraubenkopfprofil: Sechskantplatz (für Schlüssel)

Vorteile in der praktischen Anwendung

• Große Toleranz im Spannbereich reduziert den Bedarf an Lagerhaltung mehrerer Größen.
• Korrosionsbeständiges Material eignet sich für Motor- und Wärmeumgebungen, in denen Feuchtigkeit und Salz auftreten können.
• Geprägtes Band und kurze Gehäusesattel ermöglichen gleichmäßige Kraftübertragung — nützlich bei wiederholtem Demontieren und Wieder Montieren.
• Sechskantprofil ermöglicht die Anwendung eines festen Moment bei der Montage für konsistente Abdichtung.

Kompatibilität und Anwendungsbereiche

Geeignet zum Befestigen von Kühl-, Ansaug- und Wärmeleitungs-Schläuchen sowie industriellen flexiblen Verbindungen, deren Durchmesser in dem angegebenen Bereich liegt. Wird häufig in Motorrad- und Auto-Werkstätten sowie in industriellen Installationen verwendet, bei denen Edelstahl bevorzugt wird.

Hinweise zu Verpackung und Stückzahl

Produktdaten enthalten Angaben zur Karton-Einheit, jedoch sollten Kunden die Liefereinheit beim Händler überprüfen, um Missverständnisse über die in einer einzelnen Bestellung gelieferten Stückzahlen zu vermeiden.
