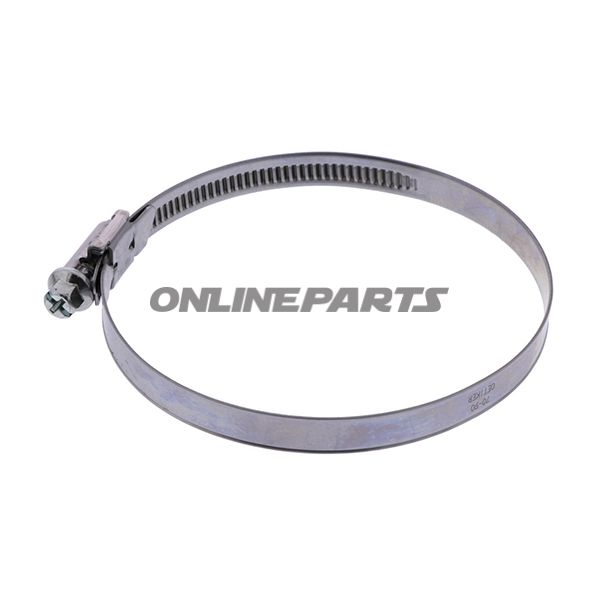

Schlauchschelle mit Gewindgehäuse 70–90 mm, Bandbreite 9 mm — Schraubengewindschelle W2 (Typ 126)
Produktfunktion
Diese Gewindgehäuse-Schelle (Schraubengewindschelle) ist zum Festziehen von Schläuchen und flexiblen Rohren mit einem Durchmesser von 70 bis 90 mm ausgelegt. Die Schelle verteilt die Klemmkraft gleichmäßig um das Werkstück über einen kurzen Gehäusesattel und erreicht Abdichtung ohne Druckspitzen. Die Konstruktion mit mehreren Spannbereichen macht sie geeignet für Anwendungen mit variierenden Abmessungen, und die sechskantige Schraube mit Querrille (kombiniertes Sechskant/Phillips-Profil) ermöglicht die Momentanwendung mit Schlüssel oder Schraubendreher.
Materialien und Korrosionsbeständigkeit
Band und Gehäuse sind aus rostfreiem Stahl gefertigt (Werkstoffbezeichnung 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000). Das Schraubenelement besteht aus verzinktem Stahl. Die Gehäuseverbindung ist ohne Schweißnaht ausgeführt, was die lokale Spannungsanstieg in der Verbindung verringert und die Korrosionsbeständigkeit im Vergleich zu einfachen geschweißten Lösungen verbessert. Die Bandkante ist umgebördelt, um das Risiko einer Beschädigung des Schlauchs während der Montage zu verringern.
Abmessungen und mechanische Eigenschaften
- Durchmesserbereich: 70–90 mm
- Bandbreite: 9,0 mm
- Bandstärke: 0,6 mm
- Gewindeprofil: die Gewindehöhe nimmt zu den Seiten hin ab, voll ausgeprägter Gewindequerschnitt in der Mitte für bessere Lastverteilung
Technische Norm und Prüfung
Die Schelle wird gemäß DIN 3017 hergestellt. Das bedeutet, dass die Bandqualität, der Spannbereich und die Haltekräfte der Schelle entsprechend den geltenden Normen für diesen Typ Schlauchschellen geprüft sind.
Fertigungsmethode und Form
Das Band ist kaltgeformt, was eine leicht sphärische (bäuchige) Form ergibt, die bei der gleichmäßigen Montage über gewölbten Bauteilen unterstützt. Die schweißfreie Gehäuseverbindung und die umgebördelt Kanten sind so ausgelegt, scharfe Kanten und mechanische Beanspruchung der Schlauchoberfläche zu minimieren.
Anwendungsbereiche und Zielgruppe
Die Schelle richtet sich an Mechaniker und erfahrene Motorradbesitzer, die eine robuste Mehrbereichs-Schlauchschelle für Kühlsysteme, Abgas- oder Luftführungsschläuche und ähnliche Anwendungen benötigen, bei denen größere Durchmesseranpassung und zuverlässige Abdichtung erforderlich sind.
Identifikation
Dieser Artikel ist mit der Hersteller-Teilenummer (MPN) 467.95.36 und dem Strichcode/GTIN 12600435 angegeben. Herstellerreferenz auf der Produktseite: WD9 70-90 C7 W2.
Technische Daten (kurz)
- Typ: Gewindgehäuse-Schelle / Jubilee Clip
- Spannbereich: 70,0–90,0 mm
- Breite: 9,0 mm
- Material: rostfreier Stahl 1.4016 (UNS S43000)
- Farbe: silber
Hinweise zur Montage
Verwenden Sie geeignetes Werkzeug für den Sechskant/Phillips-Schraubenkopf (SW7/kreuz). Sorgen Sie für gleichmäßige Vorspannung um den Schlauch, um lokale Deformation zu vermeiden. Vermeiden Sie Überanzug, da dies den Schlauch trotz der umgebördelt Kanten beschädigen kann.
