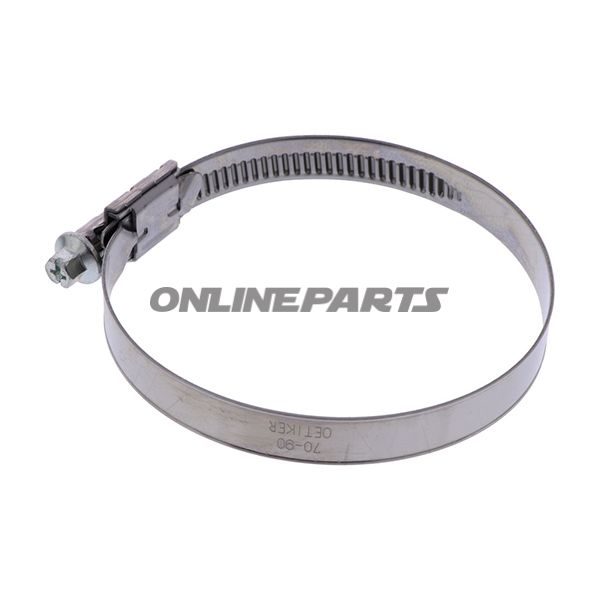

Spannbandschelle 70–90 mm (12 mm) – Oetiker-Gewindeschlauchklemme W2 (Typ 126)

Diese Gewindeschlauchklemme (Typ 126) ist für zuverlässige Verbindungen von Schläuchen und Rohren im Durchmesserbereich 70–90 mm ausgelegt. Die Schelle verwendet das Oetiker-Prinzip mit mehreren Reihen im Band, was einen großen Spannbereich und eine gleichmäßige Verteilung der Klemmkraft bei korrekter Montage ermöglicht.

Funktion
Die Schelle umschließt den Schlauch und komprimiert die Klemmverbindung durch Anziehen der Schraube. Der kurze Gehäusesattel sorgt für eine gleichmäßige Kraftverteilung rund um den Schlauch, wodurch Punktbelastungen reduziert und die Abdichtung verbessert werden. Abgeflachte Bandkanten verringern das Risiko von Beschädigungen an der Schlauchoberfläche während der Montage. Der Schraubenkopf nimmt sowohl Sechskantschlüssel (SW7) als auch Phillips (Kreuz) auf, sodass die Montage auch mit üblichen Werkzeugen in beengten Räumen erfolgen kann.

Materialien und Korrosionsbeständigkeit
Band und Gehäuse sind aus Edelstahl gefertigt (Werkstoffbezeichnung 126 W2, EN 1.4016 / US S43000). Die Verbindung zwischen den Enden des Gehäuses ist schweißlos, was zu einer robusten Konstruktion und einer verbesserten Korrosionsbeständigkeit gegenüber lockereren Verbindungen beiträgt. Die Schraube ist aus verzinktem Stahl gefertigt. Diese Kombination bietet Langlebigkeit in Anwendungen, in denen sowohl mechanische Sicherheit als auch Widerstand gegen atmosphärische Korrosion wichtig sind.

Technische Eigenschaften

• Durchmesserbereich: 70–90 mm
• Bandbreite: 12 mm
• Bandstärke: 0,7 mm
• Material: 126 W2 (EN 1.4016 / UNS S43000)
• Band und Gehäuse: Edelstahl
• Schraube: verzinkter Stahl
• Schraubenkopfprofil: Sechskant mit Kreuzvertiefung (SW7 + Phillips)
• Entspricht: DIN 3017 für Schellenbänder

Praktische Vorteile

• Großer Spannbereich dank mehrerer Reihen im Band, wodurch die Anpassung an unterschiedliche Durchmesser erleichtert wird.
• Gleichmäßige Kraftverteilung durch kurzen Gehäusesattel verbessert die Abdichtung und verringert lokale Spannungsstellen.
• Schweißlose Gehäuseverbindung erhöht die Festigkeit der Verbindung und die Korrosionsbeständigkeit.
• Abgeflachte Bandkanten reduzieren das Risiko mechanischer Beschädigung von Schlauch oder Rohr.
• Montage mit entweder Sechskantschlüssel SW7 oder Phillips-Schraubenkopf erhöht die Flexibilität bei der Montage in engen Räumen.

Kompatibilität und Anwendung
Geeignet für Schläuche, Rohre und Ansaugstutzen in Industrieanlagen, Kraftfahrzeugen und schweren Maschinen, wenn der Durchmesser im Bereich 70–90 mm liegt. Die Materialwahl (Edelstahlband und verzinkte Schraube) macht die Schelle für den Außenbereich oder feuchte Umgebungen geeignet; der Kontakt mit aggressiven Chemikalien sollte jedoch gesondert bewertet werden.

Referenz und Identifikation
Das Produkt ist mit der Herstellernummer (MPN) 468.00.88 und GTIN 12600343 registriert. Interne Referenz-/Teilenummern werden in technischen Listen auch als WD12 70-90 C7 W2 angegeben.

Weitere technische Daten

Die Beschreibung richtet sich an Fachleute und Mechaniker, die präzise Angaben zu Funktion, Materialien und Montageoptionen benötigen. MPN 468.00.88 und GTIN 12600343 können zur eindeutigen Identifikation beim Einkauf oder bei der Ersatzteilbestellung verwendet werden.
