Gewindeschelle 60-80 Mmbandbreite 12

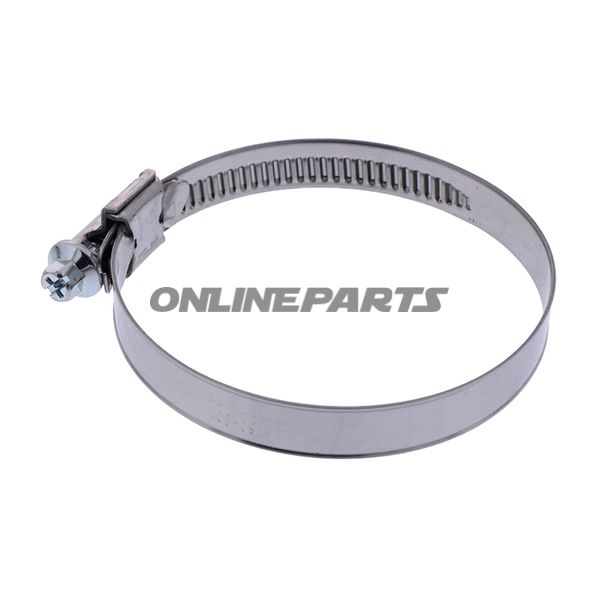

Schlauchschelle 60–80 mm, Bandbreite 12 mm – Schraubgewindeklemme (W2, Typ 126)

Diese Schraubgewindeklemme (oft als Spannband oder Schlauchklemme bezeichnet) deckt den Durchmesserbereich 60–80 mm ab und hat eine Bandbreite von 12 mm. Das Produkt (MPN: 468.00.70, GTIN: 12600342) ist aus Edelstahl gefertigt, verfügt über eine Sechskantschraube mit Kreuzschlitz (Phillips) und ist für eine sichere und gleichmäßige Abdichtung von Schläuchen, Rohren und sonstigen Rundprofilen in Fahrzeugen und Maschinen ausgelegt.

Funktion

• Klemmprinzip: Beim Anziehen bewegen sich Gewinde, Gehäusesattel und Band zusammen und verringern den Durchmesser, um eine Abdichtung um die Außenseite des Schlauchs zu erreichen.
• Einsatz: Geeignet für feste und semi-permanente Verbindungen an Gummischläuchen, Silikonstücken, Rohrmuffen usw. in Motor- und Kühlsystemen sowie in Werkstattumgebungen.
• Praktische Eigenschaft: Der kurze Gehäusesattel sorgt für gleichmäßige Kraftverteilung und gute Kontaktfläche für eine bessere Abdichtung, ohne in das Material einzuschneiden.

Materialien und Korrosionsbeständigkeit

• Band und Gehäuse: Hergestellt aus Edelstahl (Materialbezeichnung 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000), welcher unter normalen Betriebsbedingungen gute Korrosionsbeständigkeit bietet.
• Schraube: Sechskantschraube (SW7) mit Kreuzschlitz gefertigt aus verzinktem Stahl für erhöhte Verschleißfestigkeit und kostengünstige Befestigung.
• Schweißlose Gehäuseverbindung: Die Klemme hat eine schweißlose Verbindung zwischen Gehäuse und Band, wodurch das Risiko von Punktkorrosion reduziert und eine stabile Konstruktion gewährleistet wird.

Design- und technische Details

• Abgeflachte Bandkanten sind gerundet, um das Risiko von Beschädigungen am Schlauchmaterial beim Anziehen zu minimieren.
• Kaltgefertigtes und leicht sphärisch geformtes Band für optimalen Kontakt über den Umfang und zur Vermeidung lokaler Überkompression.
• Das Gewindeprofil ist so bemessen, dass die Gewindehöhe zu den Seiten hin abfällt und ein vollständiger Querschnitt zentriert ist, was zu einer gleichmäßigen Reaktion beim Anziehen beiträgt.
• Konformität mit DIN 3017: zugelassen als geprüftes Klemmband mit großem Spannbereich und hohen Haltekräften.

Abmessungen und technische Daten

• Durchmesserbereich: 60–80 mm
• Bandbreite: 12 mm
• Bandstärke: 0,7 mm
• Material: 126 W2 (1.4016 / UNS S43000)
• Schraubenkopfprofil: Sechskant mit Kreuzschlitz (Phillips), Werkzeug SW7
• Farbe: silber (Edelstahl), Schraube verzinkt

Kompatibilität und Anwendungshinweise

• Konzipiert für übliche Motorrad- und Pkw-Installationen sowie industrielle Schlauchverbindungen, bei denen Durchmesser und Bandbreite passen.
• Überprüfen Sie, dass die Schlauchwandstärke und das Material dem bei Anziehen entstehenden Klemmdruck standhalten; vermeiden Sie Überanzug, um das Schlauchmaterial zu schützen.
• Verwenden Sie geeignetes Drehmomentwerkzeug (SW7), um gleichmäßiges Anziehen und verlängerte Lebensdauer sicherzustellen.

Referenzbezeichnung im Herstellersystem: WD12 60-80 C7 W2. Das Produkt wird als einzelne Schraubgewindeklemme geliefert; die Verpackungsmenge ist in der Produktbeschreibung nicht angegeben.
