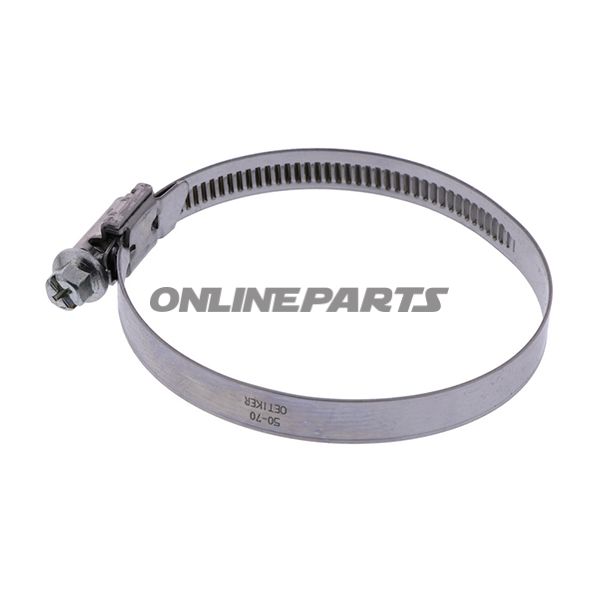

Schellen 50–70 mm, Bandbreite 9 mm – W2 Schraubgewindeschelle (Typ 126)

Produktübersicht: Diese Schelle (MPN: 467.95.10, GTIN: 12600433) ist eine mehrreihige Schraubgewindeschelle in W2-Qualität (Werkstoff 126, Werkstoff-Nr. 1.4016 / UNS S43000). Die Klemme ist für Schläuche und Rohre im Durchmesserbereich 50–70 mm ausgelegt und hat eine Bandbreite von 9 mm mit einer Bandstärke von 0,6 mm. Das Schraubenprofil ist sechskantig mit Querrille (Sechskant + Kreuzschlitz), wodurch die Verwendung sowohl mit Gabelschlüssel als auch mit Kreuzschlitzschraubendreher möglich ist.

Funktion und Anwendung:

• Entwickelt, um eine gleichmäßige und dichte Verbindung zwischen Schlauch und Rohr oder Fittings über den angegebenen Spannbereich (50–70 mm) herzustellen.
• Mehrbereichs-Konstruktion bietet einen großen Spannbereich, sodass dieselbe Schelle Anpassungsabweichungen des Schlauchs abdeckt, ohne Verlust der Klemmkraft.
• Der kurze Gehäusesattel sorgt für eine gleichmäßige Kraftverteilung über die Klemmfläche, was die Abdichtung verbessert, ohne die Belastung an einer Stelle zu konzentrieren.

Materialien und Korrosionsbeständigkeit:

• Band und Gehäuse sind aus Edelstahl in W2-Qualität (Werkstoff-Nr. 1.4016 / UNS S43000) gefertigt. Dies bietet gute mechanische Festigkeit und Widerstandsfähigkeit gegen Korrosion in typischen Fahrzeug- und Werkstattumgebungen.
• Das Schraubenelement ist aus verzinktem Stahl zur sicheren Befestigung gefertigt; die Kombination aus Edelstahlband und verzinkter Schraube ist eine bewährte Lösung, wobei das Schraubenprofil eine hohe Anzugsmomentkontrolle ermöglicht.
• Nahtlose Gehäuseverbindung im Gehäuse verbessert die Korrosionsbeständigkeit, da exponierte Schweißnähte vermieden werden, und kann lokale galvanische Zellenrisiken reduzieren.

Konstruktionsdetails und technische Vorteile:

• Abgeschrägte Bandkanten verringern das Risiko von Beschädigungen am Schlauchmaterial während des Anziehens.
• Kaltumformung erzeugt eine leicht sphärische (ballige) Form, die die Anpassung an zylindrische Oberflächen verbessert und einen gleichmäßigen Kontaktdruck sicherstellt.
• Die Gewindehöhe nimmt zu den Seiten hin ab, sodass das volle Gewindequerschnitt zentral liegt — dies führt zu gleichmäßiger Lastverteilung im Spannbereich und höheren Haltekräften in der Mitte des Bandes.
• Konform mit DIN 3017 für getestetes Klemmband und großen Spannbereich, was dokumentierte Leistung hinsichtlich Haltekraft und Abdichtung unter Belastung bedeutet.

Technische Daten (ausgewählt):

• Durchmesserbereich: 50–70 mm
• Bandbreite: 9 mm
• Bandstärke: 0,6 mm
• Material: 126 W2 (1.4016 / UNS S43000), Schraube aus verzinktem Stahl
• MPN: 467.95.10 · GTIN: 12600433 · Referenznr.: WD9 50-70 C7 W2

Anwendungstipps für Mechaniker:

• Verwenden Sie geeignetes Werkzeug für das Schraubenprofil (SW7 Schlüssel oder Kreuzschlitzwerkzeug) für kontrolliertes Drehmoment und um Überdrehen zu vermeiden.
• Prüfen Sie, dass die abgerundeten Kanten bei wiederholter Montage nicht in weichmacherempfindliche Schläuche einschneiden; gegebenenfalls einen schützenden Innestreifen bei Kunststoffschläuchen verwenden.
• Achten Sie auf die korrekte Positionierung der Schelle in Bezug auf Schlauch und Fitting, sodass der kurze Gehäusesattel die Kontaktfläche gleichmäßig abdeckt.

Diese Schraubgewindeschelle eignet sich sowohl für Werkstattgebrauch als auch für Wartungsarbeiten an Fahrzeugen, bei denen ein großer Spannbereich und korrosionsbeständige Materialien gewünscht sind. GTIN (12600433) und die Herstellernummer (MPN 467.95.10) sind zur Registrierung und Ersatzteilidentifikation enthalten.
