Gewindeschelle 50-70 Mmbandbreite 9

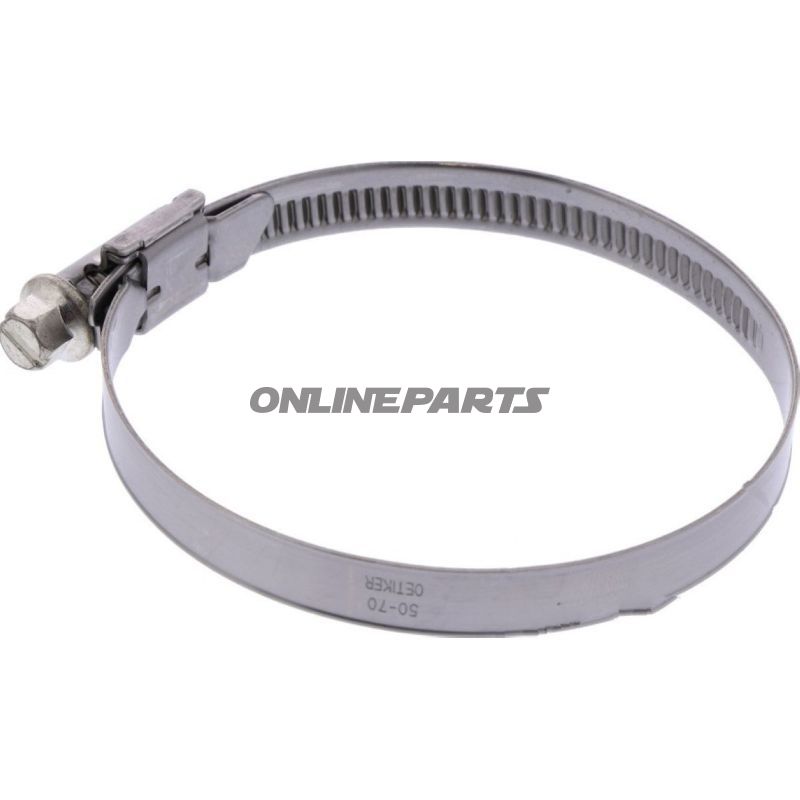

Spannband (Klemmband) 50–70 mm, Bandbreite 9 mm

MPN: 467.10.61 — GTIN: 17700482

Dieses Spannband (Oetiker-Schnellklemme, Typ 177 / oft als Jubilee-Klemme bezeichnet) ist zum Befestigen von Schläuchen und Kupplungen vorgesehen, bei denen ein präziser und gleichmäßiger Druck um die umschlossenen Bauteile erforderlich ist. Das Produkt ist für Werkstätten und Mechaniker entwickelt, die Gummischläuche, Kunststoff- oder Metallverbindungen an Motorrädern und ähnlichen Fahrzeugen bearbeiten.

Funktion

• Die Schraubmechanik (Sechskantbereich) ermöglicht stufenlose Bündelung im Bereich 50,0–70,0 mm, sodass die Klemmkraft an den Durchmesser der Komponente angepasst werden kann.
• Geprägtes Klemmband (nicht durchschneidend) sorgt für kontinuierliche Kontaktfläche ohne schwache Stellen und gewährleistet eine gleichmäßigere Belastungsverteilung entlang des Bandes.
• Kurzes Gehäusedesign und speziell geformte Bandkanten verringern das Risiko von Schlauchschäden oder Beschädigungen an Verbindungsmaterialien und verbessern die Dichtung bei korrekter Montage.
• Stabile, schweißnahtlose Gehäuseverbindung trägt zu gleichmäßiger mechanischer Leistung bei und verringert das Risiko von Punktschwäche durch Vibrationen.

Material und Eigenschaften

Alle Teile bestehen aus rostfreiem Stahl, Werkstoff Nr. 1.4301 (UNS S30400). Rostfreier Stahl bietet guten Korrosionsschutz unter normalen Straßen- und Umgebungsbedingungen sowie mechanische Haltbarkeit bei wiederholter Belastung. Das Band hat eine Dicke von 0,6 mm und eine Bandbreite von 9 mm, eine Kombination, die Flexibilität und Festigkeit für typische Schlauch- und Rohrverbindungen an Motorrädern ausbalanciert.

Technische Daten

• Durchmesserbereich: 50,0–70,0 mm
• Bandbreite: 9 mm
• Banddicke: 0,6 mm
• Schraubenkopfprofil: Sechskantbereich (Möglichkeit der Momentanwendung mit geeignetem Werkzeug)
• Material: Rostfreier Stahl (1.4301 / UNS S30400)

Das Produktdesign entspricht DIN 3017, was standardisierte Anforderungen an Abmessungen und Funktion für Schnappklemmen in dieser Kategorie widerspiegelt.

Anwendungsüberlegungen

• Geeignet zur Befestigung von Kühlmittelschläuchen, Lufteinlassschläuchen und anderen flexiblen Verbindungen, bei denen der Durchmesser innerhalb des angegebenen Bereichs liegt.
• Beim Montieren wird empfohlen, ein korrektes Drehmomentwerkzeug zu verwenden, um ein Überdrücken des Schlauchs zu vermeiden; das sechskantige Schraubenprofil ermöglicht die Verwendung gängiger Schraubenschlüssel oder Köpfe.
• Überprüfen Sie stets die Kompatibilität mit den spezifischen Materialien (z. B. weiche Gummischläuche), da scharfe Kanten, auch wenn sie geformt sind, zusätzlichen Schutz oder korrekte Positionierung erfordern können.

Weitere Informationen

Technische Tabelleninformationen: Typ: Jubilee Clips; Farbe: silber; Klemmbereich 50,0–70,0 mm; Breite 9,0 mm; Material: rostfreier Stahl.

MPN 467.10.61 und GTIN 17700482 können für Nachbestellungen oder um die richtige Variante bei Ersatzteilwechsel zu verifizieren verwendet werden. Hinweis: Die in der Lieferanteninformation angegebenen Karton-Einheiten sind Verpackungseinheiten und gehören nicht zu den einzelnen technischen Spezifikationen des Produkts.
