Schellenband 50–70 mm (12 mm)

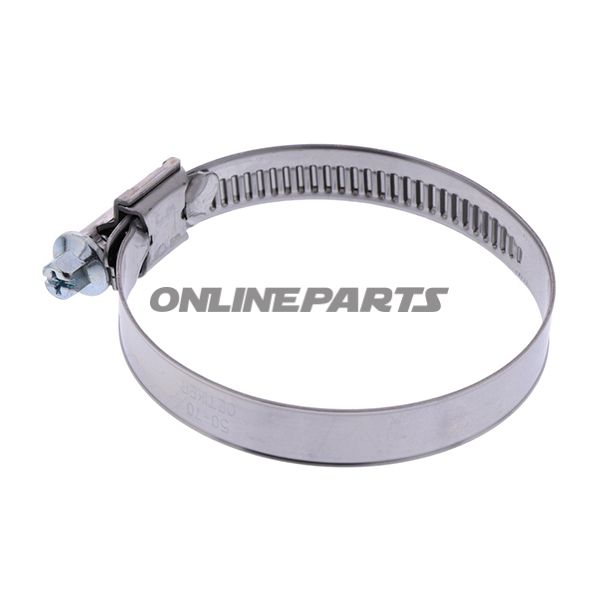

Schlauchschelle 50–70 mm (12 mm) – Oetiker Schraubengewindeklemme W2 (Typ 126)

Diese Schlauchschelle (Oetiker Schraubengewindeklemme, Typ 126) ist für das sichere Befestigen von Schläuchen und Rohren mit einem Durchmesserbereich von 50–70 mm ausgelegt. Die mehrreihige Bandkonstruktion bietet einen großen Spannbereich und ermöglicht eine präzise Anpassung, während die kurze Gehäusebrücke eine gleichmäßige Kraftverteilung um den Schlauch gewährleistet für gute Abdichtung und festen Halt.

Das Produkt wird nach anerkannten technischen Anforderungen gefertigt und gemäß DIN 3017 geprüft. GTIN 12600341 und die Herstellernummer (MPN) 468.00.62 identifizieren diese spezifische Ausführung und können bei der Ersatzteilbestellung oder der Prüfung der Kompatibilität verwendet werden.

Funktion

• Abdichtung und Haltefunktion: Die Klemme komprimiert den Schlauch gegen die Anschlussfläche, wodurch Leckagen reduziert und mechanischer Halt erzielt wird.
• Gleichmäßige Kraftverteilung: Die kurze Gehäusebrücke sorgt dafür, dass der Druck gleichmäßig verteilt wird, wodurch lokale Verformungen des Schlauchs reduziert werden.
• Einfache Montage: Der Schraubenkopf verfügt sowohl über ein Sechskantprofil (SW7) als auch über eine Kreuzschlitzaufnahme (Phillips) für flexible Verwendung mit Drehmomentschlüssel oder Schraubendreher.

Materialien und Korrosionsverhalten

• Band und Gehäuse: Edelstahl, bezeichnet als 126 W2 (Werkstoffnr. 1.4016 / UNS S43000). Das Material bietet gute mechanische Festigkeit und Beständigkeit gegen Korrosion unter normalen Betriebsbedingungen.
• Schraube: Verzinkter Stahl. Die Wahl einer verzinkten Schraube kombiniert Korrosionsschutz mit der erforderlichen Gewindefestigkeit; dies ist gängige Praxis bei dieser Klemmentype, bei der Schraube und Band unterschiedliche Oberflächenbehandlungen aufweisen können.
• Kaltumformung und Form: Die Klemme ist kaltgeformt und weist eine leicht sphärische Form auf, was hilft, eine gleichmäßige Auflagefläche am Schlauch zu schaffen.
• Umgelegte Bandkanten: Die Kantbearbeitung reduziert das Risiko, das Schlauchmaterial bei der Montage zu beschädigen.

Technische Daten

• Durchmesserbereich: 50–70 mm
• Bandbreite: 12 mm
• Banddicke: 0,7 mm
• Materialbezeichnung: 126 W2 (1.4016 / UNS S43000)
• Band und Gehäuse: Edelstahl
• Schraube: verzinkter Stahl, Schraubenkopfprofil Sechskant (SW7) + Kreuzschlitz (Phillips)
• Referenznr.: WD12 50-70 C7 W2
• GTIN: 12600341
• MPN: 468.00.62

Anwendungsbereiche

Die Klemme ist geeignet zum Befestigen von Schläuchen in Kühl- und Bewässerungssystemen, Lüftungs- und Klimaanlagen sowie in industriellen Installationen, in denen hohe Haltekräfte und präzise Einstellung gefordert sind. Die große Spannkapazität macht sie geeignet für Situationen mit Toleranzen im Außendurchmesser des Schlauchs oder wenn verschiedene Materialtypen verbunden werden.

Vorteile der Konstruktion (kurz)

• Großer Spannbereich dank mehrerer Reihen im Band.
• Gleichmäßige Kraftverteilung durch kurze Gehäusebrücke verbessert die Abdichtung.
• Schweißfreie Gehäuseverbindung erhöht Festigkeit und Korrosionsbeständigkeit.
• Umgelegte Bandkanten verringern Beschädigungen des Schlauchs bei der Montage.
• Zwei Schraubprofile (SW7 + Phillips) für flexible Montage.

Technische Tabellen und zusätzliche Daten (z. B. spezifische Maße für Gehäusebreite oder Drehmomentwerte bei Anzug) können in der Dokumentation des Herstellers verfügbar sein. Verwenden Sie GTIN 12600341 und MPN 468.00.62 bei Anfragen, um die korrekte Referenz sicherzustellen.
