Gewindeschelle 40-60 Mmbandbreite 9 Alternative: 4792248

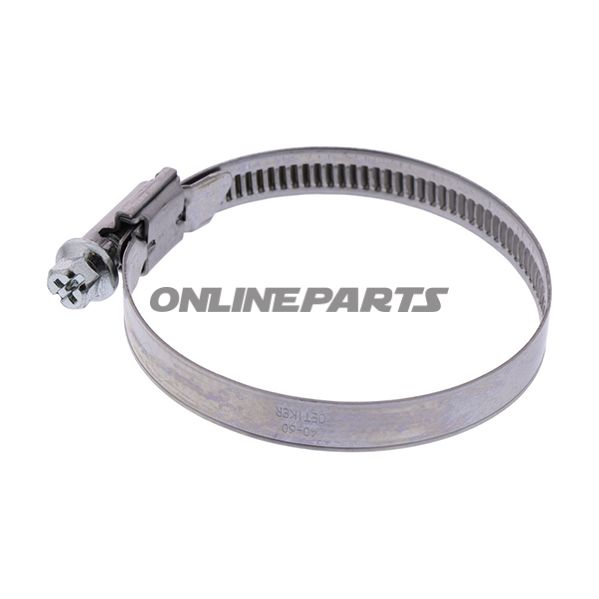

Schlauchschelle 40–60 mm, Bandbreite 9 mm — Schrauben-Gewindeklemme (Typ 126)

Diese Schrauben-Gewindeklemme (oft Schlauchschelle genannt) deckt den Durchmesserbereich 40–60 mm mit einer Bandbreite von 9 mm ab und ist für starke, gleichmäßige Befestigung von Schläuchen und Verbindungen in Motorrad- und Maschinenanwendungen ausgelegt. Die MPN des Produkts ist 467.95.02 und die GTIN/Artikelnummer ist 12600432.

Funktion und Anwendung

• Hauptfunktion: eine mechanische, verstellbare Abdichtung um einen Schlauch oder ein Rohr zu erzeugen, indem das Band durch eine Sechskantschraube mit Kreuzschlitz (Phillips) zusammengezogen wird.
• Anwendungsgebiete: Befestigung von Silikon-, Gummi- oder Kunststoffschläuchen an Rohren, Nippeln und Fittingen in Kühlsystemen, Ansaugsystemen, Kraftstoff- und Flüssigkeitsverbindungen sowie allgemeine Werkstatt- und Reparaturarbeiten an Motorrädern.
• Ausgelegt für einen großen Spannbereich (40–60 mm), was Flexibilität bei Variationen in Schlauchstärke oder kleineren Montagetoleranzen bietet.

Materialien und Konstruktion

• Band und Gehäusesattel sind aus Edelstahl gefertigt (Material angegeben als 126 W2, Werkstoffnummer 1.4016 / UNS S43000), was gute Korrosionsbeständigkeit in typischen Fahrzeugumgebungen bietet.
• Sechskantschraube mit Phillips-Ausführung ist aus verzinktem Stahl hergestellt, um Funktion und einfache Handhabung während der Montage sicherzustellen (Drehmomentwerkzeug oder Schraubendreher mit geeignetem Profil empfohlen).
• Das Gehäuse ist schweißfrei ausgeführt, was Korrosions- und Schwachstellen in der Verbindung reduziert und eine stabile Verbindung zwischen Gehäuse und Band gewährleistet.
• Die Bandkanten sind umgebördelt, um das Risiko zu verringern, das Schlauchmaterial beim Anziehen zu beschädigen.
• Kaltumformung ergibt eine leichte sphärische (ballige) Form, und die Gewindeganghöhe nimmt zu den Seiten hin ab, sodass volles Gewindequerschnitt in der Mitte liegt — dies trägt zu gleichmäßiger Kraftverteilung und effektiver Abdichtung bei.
• Bandstärke: 0,6 mm — ein Kompromiss zwischen Festigkeit und Flexibilität bei manueller oder maschineller Anspannung.

Technische Daten

• Durchmesserbereich: 40–60 mm
• Bandbreite: 9 mm
• Bandstärke: 0,6 mm
• Material: 126 W2 (1.4016 / UNS S43000), Schraube aus verzinktem Stahl
• Schraubenkopfprofil: Sechskant mit Kreuz/Phillips
• Farbe: silber (Edelstahl)
• Referenz/Modell: WD9 40-60 C7 W2

Praktische Vorteile

• Der große Spannbereich macht die Klemme geeignet für Variationen im Außendurchmesser des Schlauchs ohne Bedarf an mehreren Größen.
• Edelstahlband und -gehäuse reduzieren Wartungsaufwand und verringern das Risiko von Korrosionsausfällen in Nassbereichen oder bei Außenmontage.
• Schweißfreie Gehäuseverbindung sowie umgebördelte Kanten und gleichmäßige Kraftverteilung verringern bei korrekter Montage das Risiko von Undichtigkeiten und Beschädigung des Schlauchmaterials.

Montage und Kompatibilität

• Verwenden Sie einen passenden 7-mm-Schlüssel oder Kreuzschlitz-Schraubendreher für das Schraubenprofil; ziehen Sie mit dem empfohlenen Drehmoment für das jeweilige Schlauchmaterial an, um Überpressung zu vermeiden.
• Geeignet für Gummi-, Silikon- und die meisten Kunststoffschläuche mit Außendurchmesser im Bereich von 40–60 mm.
• Überprüfen Sie stets die Beständigkeit des Schlauchmaterials gegenüber lokalisierten Druckzonen bei wiederholtem Demontieren/Montieren.

Hinweis: Die MPN des Produkts 467.95.02 und die GTIN 12600432 sind zur eindeutigen Identifikation bei Bestellung und Ersatzteilverwaltung angegeben. Angaben zur Kartonfüllung in Lieferantendaten wurden hier weggelassen, um Missverständnisse über die Liefermenge an den Endkunden zu vermeiden.
