Schellen 40–60 mm (12 mm) — Oetiker Gewindeschraubschelle W2 (Typ 126)

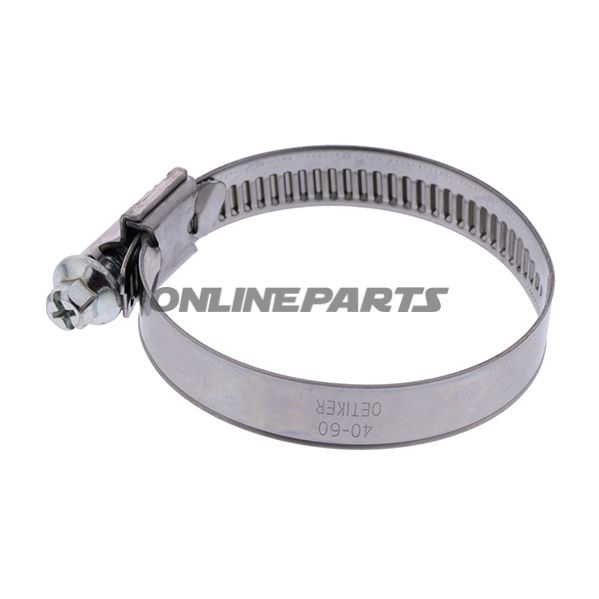

Produktübersicht: Diese Schelle (MPN: 468.00.54, GTIN: 12600340) ist eine Gewindeschraubschelle aus Oetiker W2-Material (Typ 126), konstruiert für zuverlässiges Befestigen von Schläuchen und Rohrleitungen im Durchmesserbereich 40–60 mm. Die Ausführung ist für Anwendungen ausgelegt, in denen präzise Anpassung, hohe Haltekraft und Korrosionsbeständigkeit wichtig sind — beispielsweise in Kälte- und Wassersystemen, Lüftungsanlagen sowie in Industriesystemen.
Funktion und Design: Die Klemme verwendet eine Gewindeschraubenlösung mit mehreren Reihen im Band, was einen großen und stufenlosen Spannbereich ermöglicht. Der kurze Gehäusesattel sorgt für gleichmäßige Kraftverteilung rund um den Schlauch, verbessert die Abdichtung und reduziert punktuelle Belastung. Das Band ist kaltgefertigt mit leichter sphärischer Form, sodass die Kontaktfläche homogener wird und der gesamte Querschnitt des Gewindes zentral in der Klemme liegt für stabile Fixierung.
Materialien und Korrosionsbeständigkeit: Band und Gehäuse sind aus rostfreiem Stahl gefertigt, angegeben als 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000). Die schweißfreie Gehäuseverbindung erhöht die Festigkeit der Verbindung und verringert das Korrosionsrisiko in aggressiven Umgebungen. Die Schraubenanordnung ist aus verzinktem Stahl ausgeführt und kombiniert ein Sechskantprofil (SW7) mit Kreuzschlitz (Phillips) für flexible Montage mit gängigen Werkzeugen.
Praktische Eigenschaften: Die abgeflachten Bandkanten reduzieren das Risiko, die Schlauchschicht beim Montieren zu beschädigen. Die Klemme ist gemäß DIN 3017 konstruiert, was bedeutet, dass das Produkt hinsichtlich Spannbereich und Haltevermögen nach gängigen Normen geprüft ist. Das Profil des Schraubenkopfs (Sechskant mit Kreuzschlitz) ermöglicht die Verwendung von Steckschlüssel/Gabelschlüssel sowie Schraubendreher bei Installation und Nachziehen.
Technische Daten
- Durchmesserbereich: 40–60 mm
- Bandbreite: 12 mm
- Bandstärke: 0,7 mm
- Material: 126 W2 (Edelstahl, 1.4016 / UNS S43000)
- Band und Gehäuse: Edelstahl
- Schraube: Verzinkter Stahl, Sechskant (SW7) + Phillips
- Referenznr.: WD12 40-60 C7 W2
- Schraubenkopfprofil: Sechskant mit Kreuzschlitz
- MPN: 468.00.54
- GTIN: 12600340
Anwendung und Montage
Die Klemme eignet sich zum Befestigen flexibler Schläuche z. B. in Kühlsystemen, Wassersystemen, Ansaug- und Lüftungsanlagen sowie im Leichtindustrie-Bereich. Aufgrund des breiten Spannbereichs und der gleichmäßigen Kraftverteilung ist sie besonders geeignet, wo präzise Anpassung und dauerhafte Abdichtung erforderlich sind. Montieren mit entweder einem Steckschlüssel SW7 oder einem Phillips-Schraubendreher; für gleichmäßiges Nachziehen sorgen, ohne das Drehmoment zu übertreiben, um Verformungen des Schlauches zu vermeiden.
Vorteile und technische Nutzen
- Großer Spannbereich mit mehreren Reihen im Band zur Feineinstellung innerhalb von 40–60 mm.
- Gleichmäßige Kraftverteilung durch kurzen Gehäusesattel für verbesserte Abdichtung.
- Schweißfreie Gehäuseverbindung für erhöhte Festigkeit und bessere Korrosionsbeständigkeit.
- Abgeflachte Bandkanten verringern das Risiko von Beschädigungen der Schlauchlage.
- Schraubenkopf kompatibel mit sowohl Sechskantwerkzeug (SW7) als auch Schraubendreher (Phillips) für flexible Montage.
Hinweis: Das Produkt wird als einzelne Einheit geliefert (siehe obenstehende technische Daten und Referenznr. zur Bestellung). Für die korrekte Größenauswahl und effektive Abdichtung wird empfohlen, den Schlauchdurchmesser unter Betriebstemperatur und Belastung zu prüfen, da elastische Materialien ihre Abmessungen ändern können.
