Gewindeschelle 30-45 Mmbandbreite 9

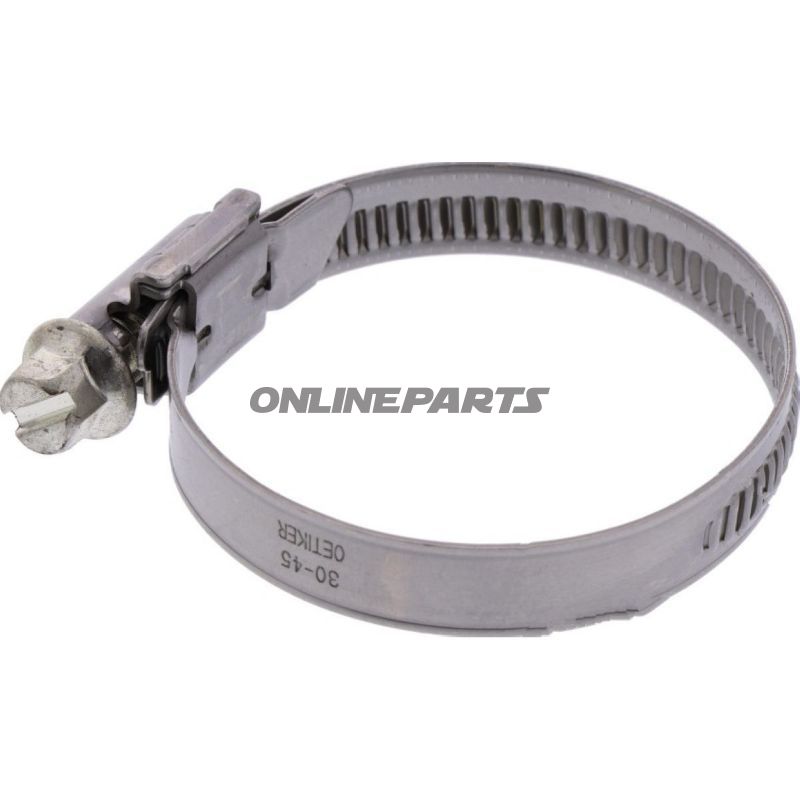

Gewindeschraubenklemme / Schraubenklemme 30–45 mm, Bandbreite 9 mm (Typ 177)

Produktübersicht: Diese Gewindeschraubenklemme (Schraubenklemme) Typ 177 ist vorgesehen für die Befestigung von Schläuchen und Verbindungen mit einem Durchmesserbereich von 30,0–45,0 mm. Die Produkt-MPN lautet 467.10.20 und GTIN 17700478.

Funktion: Die Klemme verwendet eine schräg gezogene Gewindelösung, bei der das Klemmband der Klemmschelle fest um die Komponente gezogen wird, wenn die Schraube angezogen wird. Die kurze Gehäusebasis sorgt für eine gleichmäßige Kraftverteilung auf der Klemmfläche, was die Abdichtung gegen Leckagen verbessert und Punktbelastung am geklemmten Material verringert. Das geprägte (nicht durchstoßene) Bandkonstruktion hält eine kontinuierliche Materialoberfläche, was ein großes und stabiles Spannfeld ermöglicht.

Materialien und Eigenschaften:

• Alle Teile aus rostfreiem Stahl, Werkstofftyp 1.4301 (UNS S30400). Dies bietet gute Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Bandbreite: 9 mm und Bandstärke: 0,6 mm — Abmessungen, die Flexibilität und Festigkeit für Schlauch- und Rohrverbindungen in der angegebenen Durchmessersklasse ausbalancieren.
• Schraubenkopffläche: Sechskantloch/Sechskantsiplads, kompatibel mit gängigen Schraubenschlüsseln oder Inbus-Schlüsseln.
• Spezialgeformte Bandkanten reduzieren das Risiko von Beschädigungen am Schlauchmaterial beim Montieren.
• Stabile, schweißlose Gehäuseverbindung erhöht Haltbarkeit und minimiert Schwachstellen und Korrosionspunkte am Gehäuse.

Übereinstimmung und Normen: Die Klemme wird gemäß DIN 3017 hergestellt, was Abmessungen und Konstruktion für Schraubenschraubklemmen in dieser Kategorie festlegt.

Technische Daten (Schlüsselparameter):

• Typ: Schraubenklemme / Gewindeschirm ( Jubilee-ähnliche Ausführung)
• Klemmbereich: 30,0 mm – 45,0 mm
• Bandbreite: 9,0 mm
• Bandstärke: 0,6 mm
• Material: rostfreier Stahl (1.4301 / UNS S30400)
• Farbe: Silber (Metallfinish)

Anwendung und Kompatibilität: Geeignet für die Montage an flexiblen Schläuchen, Gummischläuchen, Füllschlauchverbindungen und bestimmten Rohrverbindungen innerhalb des angegebenen Durchmesserbereichs. Die Konstruktion und Materialwahl macht die Klemme geeignet für Umgebungen mit üblichen Wetterverhältnissen und industriellen Bedingungen, in denen rostfreier Stahl gewünscht wird. Beachten Sie, dass Material und Härte des Schlauchs die Endspannung und das Abdichtungsergebnis beeinflussen.

Montagehinweise:

• Positionieren Sie die Klemme gleichmäßig über dem Übergang/Schlauch und ziehen Sie sie mit dem geeigneten Drehmomentwerkzeug an, das dem Sechskantprofil angepasst ist, um Überbeanspruchung zu vermeiden.
• Kontrollieren Sie fortlaufend, dass der Klemmrand den Schlauch nicht einschneidet; die geformten Kanten reduzieren das Risiko, aber empfindliche Materialien können zusätzlichen Schutz oder eine breitere Klemme erfordern.
• Bei Einsatz in aggressiven chemischen oder stark salzhaltigen Umgebungen überlegen Sie Materialauswahl und Korrosionsschutz über das Standard 1.4301 hinaus, falls erforderlich.

Verpackungsdaten: Informationen zur Karton-Einheit zeigen die übliche Verpackungsgröße für den Vertrieb; beim Kauf sollte die konkrete Angabe des Lieferanten zur Stückzahl pro Einheit überprüft werden, um Missverständnisse zu vermeiden.

Hinweis: MPN 467.10.20 und GTIN 17700478 können zur Identifikation beim Einkauf und bei der Ersatzteilverwaltung verwendet werden.
