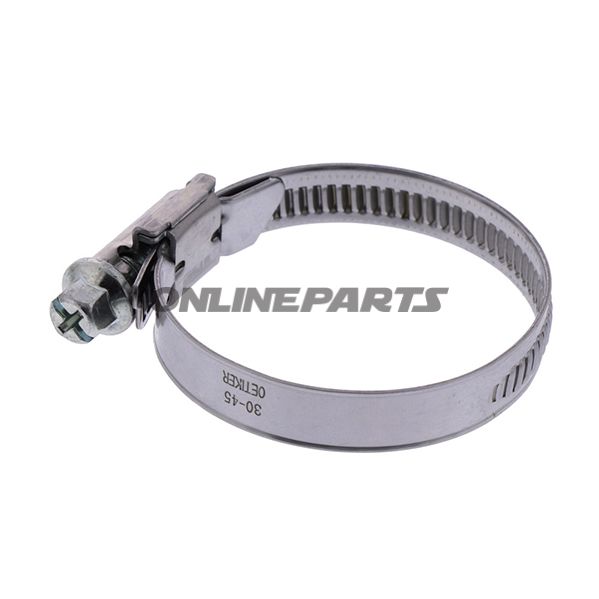

Schlauchschelle 30–45 mm Bandbreite 9 mm

Schellen / Schlauchschelle 30–45 mm, Bandbreite 9 mm (Oetiker Schraubgewindeschelle W2, Typ 126)

Diese Oetiker Schraubgewindeschelle (Typ 126, MPN: 467.94.94, GTIN: 12600430) ist eine technisch orientierte Mehrbereichs-Schlauchschelle, entwickelt für zuverlässiges Befestigen von Schläuchen und Rohrleitungen im Durchmesserbereich 30–45 mm. Die Schelle ist ausgelegt für Aufgaben, bei denen großer Spannbereich, gleichmäßige Kraftverteilung und minimiertes Risiko von Beschädigungen am Schlauch entscheidend sind — typischerweise bei Werkstattarbeiten, industriellen Montageaufgaben und anspruchsvollen Reparaturen.

Funktion

• Zweck: Dichten und stabile Verbindung zwischen Schlauch und Rohr oder Anschlussstück durch mechanisches Anziehen sicherstellen.
• Funktionsweise: Das Schraubengewicht zieht das Edelstahmband um den Schlauch; das Gewindeprofil ist so gestaltet, dass die Gewindehöhe zu den Seiten abnimmt und in der Mitte vollflächig ist für kontrolliertes Anziehen.
• Montage: Der Schraubenkopf hat sowohl Sechskantprofil (SW7) als auch Kreuzschlitz (Phillips), was Montage mit Steckschlüssel, Schraubendreher oder Maschine für schnelle und flexible Montage ermöglicht.

Materialwahl und Eigenschaften

Die Schelle ist in W2-Qualität ausgeführt: Band und Gehäuse aus Edelstahl (Werkstoff 1.4016 / UNS S43000), während die Schraube verzinkt ist. Die Edelstahl-Ausführung von Band und Gehäuse bietet gute mechanische Festigkeit und verbesserte Korrosionsbeständigkeit gegenüber gewöhnlich verzinkten Schellen, während die verzinkte Schraube gute Festigkeit und Kosteneffizienz kombiniert.

Konstruktions- und Fertigungsdetails:

• Kaltgeformte, leicht sphärische Form für bessere Passform und gleichmäßige Kraftverteilung.
• Kurzer Gehäusesattel, der gleichmäßige Verteilung der Spannkraft um den Schlauch sicherstellt und die Abdichtung verbessert.
• Schweißfreie Gehäuseverbindung für eine stabile, korrosionsbeständige Verbindung ohne schwache Schweißnähte.
• Abgeflachte Bandkanten, die das Risiko von Einschnitten oder Kratzern in der Schlauchlage während des Anziehens verringern.

Technische Vorteile

• Großer Spannbereich (30–45 mm) bietet Flexibilität für mehrere Schlauchgrößen ohne Wechsel der Schelle.
• DIN 3017-Kompatibilität: getestete Bandqualität mit dokumentierten Haltekräften und Stabilität.
• Schraubenprofil mit sowohl Sechskant als auch Phillips erleichtert die Verwendung verschiedener Werkzeuge in Montagesituationen.
• Robuste Materialwahl (W2 / 1.4016) erhöht die Lebensdauer bei Feuchtigkeit und typischen Betriebsumgebungen.

Spezifikationen

• Produkt: Oetiker Schraubgewindeschelle W2 (Typ 126)
• MPN: 467.94.94
• GTIN: 12600430
• Durchmesserbereich: 30–45 mm
• Bandbreite: 9 mm
• Bandstärke: 0,6 mm
• Material (Band/Gehäuse): 126 W2, 1.4016 / UNS S43000 (Edelstahl)
• Schraube: verzinkt
• Schraubenkopfprofil: Sechskant mit Kreuzschlitz (SW7 / Phillips)
• Referenz-Nr.: WD9 30-45 C7 W2

Anwendung und Kompatibilität

Die Schelle eignet sich zur Montage an flexiblen Gummi- und Kunststoffschläuchen innerhalb des angegebenen Durchmesserbereichs sowie zur Montage im Motorraum, Kühlsystemen, Kraftstoffzufuhr (wo die Materialwahl dies erlaubt), Vakuum- und Drucklösungen mit moderaten Anforderungen an chemische Beständigkeit. Das spezielle Kanten- und Satteldesign verringert lokale Druckpunkte, was bei weichen oder dünnwandigen Schläuchen vorteilhaft ist.

Hinweis: Produktdaten (MPN und GTIN) sind zur schnellen Identifikation beim Einkauf oder bei der Ersatzteilbestellung aufgenommen. Kontaktieren Sie den technischen Support, wenn Sie detaillierte Haltekräftegrößen oder spezifische Toleranzanforderungen für Ihre Anwendung benötigen.
