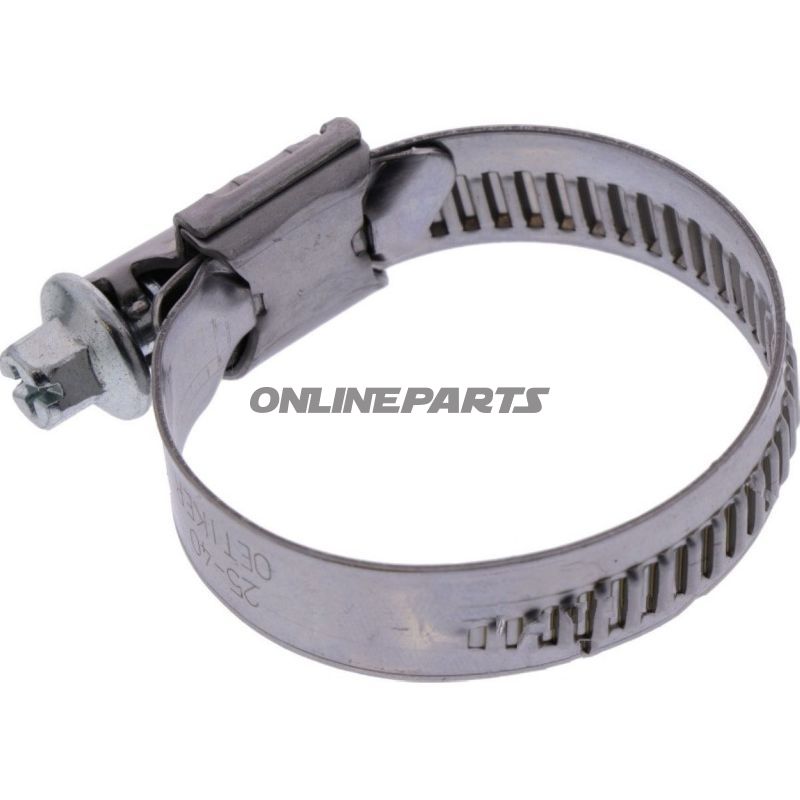

Schlauchschelle (Oetiker Schraubenspannschelle W2) für Schläuche 25–40 mm, Bandbreite 12 mm
Produktübersicht: Diese Schraubenspannschelle, bekannt als Oetiker W2 Typ 126 (MPN: 468.00.39, GTIN: 12600352), ist eine mehrbereichige Schlauchschelle, die zum Spannen von Schläuchen und Rohren im Durchmesserbereich von 25–40 mm mit einer Bandbreite von 12 mm ausgelegt ist. Die Schelle verfügt über eine schweißfreie Gehäuseverbindung und flanschierte Bandkanten, um eine gleichmäßige Kraftverteilung zu gewährleisten und das Risiko von Schädigungen des Schlauchmaterials zu reduzieren.
Funktion und Anwendung: Die Schelle wird für dichte Verbindungen zwischen Schlauch und Rohrstutzen oder Schrumpf- bzw. Fittings verwendet, wo eine hohe Haltekraft über einen relativ breiten Bereich gefordert ist. Die technische Ausführung mit mehreren Reihen im Band ermöglicht, dieselbe Schelle präzise in unterschiedlichen Durchmesserpositionen zu verwenden, ohne Griff oder Dichtung zu verlieren. Der Schraubenkopf erlaubt sowohl eine Sechskantschlüssel (SW7) als auch einen Kreuzschlitzschraubendreher, was die Montage auch in engen Bereichen erleichtert.
Materialien und Korrosionsbeständigkeit
- Band und Gehäuse: Edelstahl, Materialangabe 126 W2 (EN 1.4016 / UNS S43000). Dieses Material bietet gute mechanische Festigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
- Schraube: Verzinkter Stahl; gewählt für funktionale Gewindestärke und Kosteneffizienz. Bei Einsatz in stark korrosiven Umgebungen wird eine Bewertung einer alternativen Ausführung oder häufigere Wartung empfohlen.
- Banddicke: 0,7 mm — ein Kompromiss zwischen Flexibilität und notwendiger Steifigkeit, um dauerhaft Klemfkraft zu erzeugen.
Technische Eigenschaften
- Durchmesserbereich: 25–40 mm
- Bandbreite: 12 mm
- Banddicke: 0,7 mm
- Material: 126 W2 (1.4016 / UNS S43000)
- Schraubenkopfprofil: Sechskant mit Kreuzschnitt (SW7 + Kreuzschlitz)
- Referenznummer: WD12 25-40 C7 W2
- Standard: Ausgeführt gemäß DIN 3017 (getestete Schellenbänder, dokumentierte Haltekraften)
Praktische Vorteile im täglichen Arbeitsablauf
- Großer Spannbereich deckt mehrere Schlauchdimensionen ab, wodurch der Lagerbedarf für genaue Größenanpassungen reduziert wird.
- Kurzgehäusesattel sorgt für gleichmäßige Kraftverteilung um den Schlauch herum und bessere Dichtung bei korrekter Montage.
- Schweißfreie Gehäuseverbindung reduziert Schwachstellen im Gehäuse und verbessert die Korrosionsbeständigkeit gegenüber einigen Verbindungsverfahren.
- Flanschierte Bandkanten verringern das Risiko, den Schlauch beim Festziehen abzuschneiden oder zu quetschen.
- Die Kombinationsprofil des Schraubenkopfes (SW7 + Kreuzschlitz) macht die Schelle schnell mit Handwerkzeugen oder in engen Montageräumen montierbar.
Kompatibilität und Einsatzgebiete
Die Schelle eignet sich für Standardgummi- und Kunststoffschläuche sowie bestimmte synthetische Materialien, bei denen Eindickungen und Fittings innerhalb von 25–40 mm liegen. Im Motorradbereich wird diese Typ oft für Kühlschläuche, Entlüftungsschläuche und andere Niederdruck- bis Mitteldruckschlauchverbindungen verwendet. Prüfen Sie Material- und Temperatureinflüsse für besonders aggressive oder hochtemperaturbeständige Umgebungen vor dem Einsatz.
Montage und Wartung
- Positionieren Sie die Schelle gleichmäßig um den Schlauch, wobei der Gehäusesattel zentral über der Verbindung liegen sollte.
- Spannen Sie mit dem passenden Drehmoment – zu starkes Anziehen kann den Schlauch beschädigen, während unzureichendes Anziehen zu Leckagen führen kann.
- Überprüfen Sie regelmäßig die Korrosion an der Schraube und die korrekte Klemmkraft, insbesondere in salzwasser- oder chemikalienexponierten Umgebungen.
Hinweis: Das Produkt ist identifiziert mit MPN 468.00.39 und GTIN 12600352. Die Marke wird im Datenfundament nicht angegeben. Technische Daten in Tabellenform können auf Wunsch geliefert werden.
