Gewindeschelle 20-32 Mmbandbreite 9 Alternative: 4792214

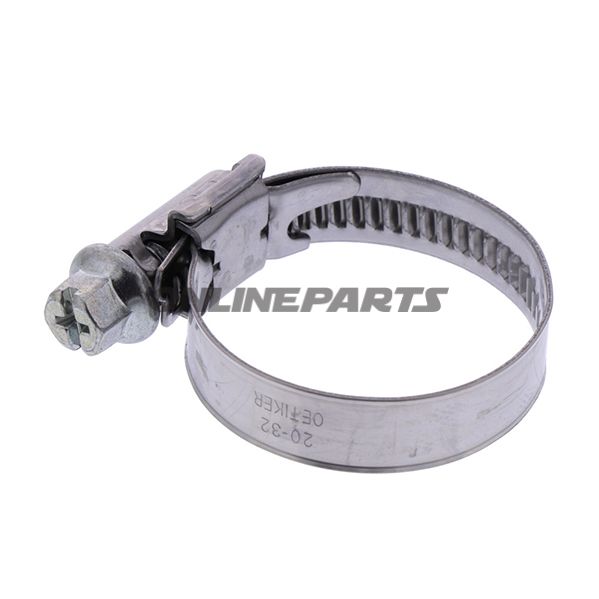

Schlauchschelle (Schlauchklemme) 20–32 mm, Bandbreite 9 mm — W2 (Typ 126)

Diese Schlauchschelle mit der Referenz WD9 20-32 C7 W2 und der Herstellerartikelnummer MPN 467.94.78 ist für den Einsatz an flexiblen Schläuchen und Rohren konzipiert, bei denen ein großer Spannbereich und gute Korrosionsbeständigkeit erforderlich sind. GTIN: 12600454.

Funktion

• Die Klemme verwendet ein Schraubgewindesystem (auch Schneckengewindeschelle/Jubilee clip genannt) für gleichmäßige und kontrollierte Kraftübertragung, sodass eingestellte Vorspannkräfte über die Zeit erhalten bleiben.
• Der kurze Gehäusesattel verteilt den Druck gleichmäßig entlang der Klemme und verbessert die Abdichtung gegen das Schlauchmaterial.
• Die schweißnahtfreie Gehäuseverbindung sorgt für eine mechanisch stabile Verbindung ohne Schweißnähte, wodurch Schwachstellen reduziert und die Korrosionsbeständigkeit verbessert werden.

Materialauswahl und Konstruktion

• Band und Gehäuse sind aus Edelstahl gefertigt, Werkstoffcode 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000). Dies bietet gute Korrosionsbeständigkeit in üblichen Umgebungen und Kompatibilität mit den meisten Fahrzeug- und Maschinenumgebungen.
• Das Schraubenprofil ist ein Sechskant mit quer verlaufender Aussparung (kombinierte Inbus/Phillips-artige Bedienung), wobei die Schraube selbst aus verzinktem Stahl für Verschleißfestigkeit bei Anzug besteht.
• Das Band ist kaltumgeformt und hat eine leichte sphärische (bogenförmige) Form, die der Krümmung des Schlauchs folgt und dazu beiträgt, lokale Druckpunkte zu verhindern.
• Abgekantete (umlaufende) Bandkanten verringern das Risiko, das Schlauchmaterial während Montage und Betrieb zu beschädigen.
• Die Höhe der Gewindegänge ist so ausgelegt, dass sie zu beiden Seiten verläuft, sodass der vollständige Gewindequerschnitt mittig im Band liegt — dies unterstützt eine gleichmäßige Klemmkraft über den gesamten Spannbereich.

Technische Daten und Abmessungen

• Durchmesserbereich (Klemmumfang): 20–32 mm
• Bandbreite: 9 mm
• Bandstärke: 0,6 mm
• Material: 126 W2 (Edelstahl, 1.4016 / UNS S43000)
• Schraubenkopfprofil: Sechskant mit Kreuzausparung
• Farbe: silber (roher Stahl-Look)

Kompatibilität und Anwendung

• Geeignet für Schläuche und flexible Verbindungen an Motorrädern, PKW und kleineren Maschinen, bei denen 20–32 mm Durchmesser und eine 9 mm Klemmbreite passen.
• Empfohlen für Mechaniker und Motorradbesitzer, die eine technisch robuste Schelle mit großem Spannbereich und guter Dichtwirkung benötigen.

Normen und Qualität

• Die Konstruktion entspricht DIN 3017 für geprüftes Klemmband, großen Spannbereich und hohe Haltekraft.
• Fertigungsmethode (Kaltumformung) und schweißnahtfreie Gehäuseverbindung tragen zu gleichbleibender Qualität und langlebiger Leistung unter normalen Betriebsbedingungen bei.

Praktische Hinweise

• MPN 467.94.78 kann als Referenz bei Ersatzteilbestellung oder Einkauf verwendet werden, um die korrekte Variante sicherzustellen.
• GTIN 12600454 ist zur eindeutigen Produktidentifikation bei Waren- und Lagerverwaltung angegeben.
• Achten Sie darauf, das richtige Werkzeug (SW7 / passenden Schraubendreher) zu wählen, um Überdrehen oder Beschädigung von Klemme und Schraube zu vermeiden.

Referenz: WD9 20-32 C7 W2 — technische Ausführung ausgelegt für dauerhafte Klemmung in Anwendungen mit Anforderungen an mechanische Stabilität und Korrosionsbeständigkeit.
