Gewindeschelle 20-32 Mmbandbreite 9

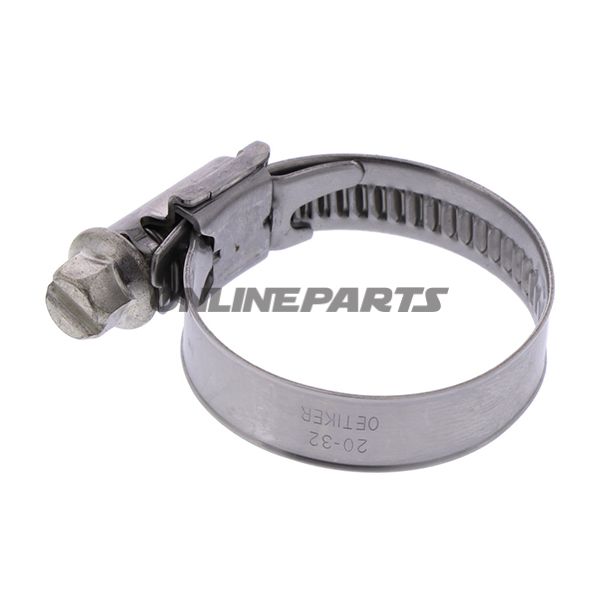

Gewindeschale / Schneckenklemme 20–32 mm, Bandbreite 9 mm (Typ 177)

Diese Gewindeschale (Schneckenklemme) mit MPN 467.08.81 und GTIN 17700517 ist eine Edelstahlschnecken- bzw. Jubilee-Schelle, ausgelegt für Schläuche und Rohre mit Außendurchmesser von 20,0 bis 32,0 mm. Das Produkt entspricht dem Typ 177 (W4) und ist für Anwendungen vorgesehen, bei denen dauerhafte Korrosionsbeständigkeit und gleichmäßiger Klemmdruck wichtig sind – z. B. Kühlsysteme, Luftschläuche, Kraftstoff- oder Vakuumleitungen an Motorrädern und im Werkstattbereich.

Funktion

• Die Schelle wird über den Schneckenmechanismus angezogen, wodurch ein kontrollierter, kontinuierlicher Klemmdruck rund um den Schlauch entsteht.
• Der große Spannbereich (20–32 mm) macht sie geeignet für kleine flexible Schläuche und Anpassungen, bei denen Durchmesser variieren können oder der Schlauch fest über eine Muffe sitzen muss.
• Kurzes Gehäuse-Sattel und die geprägte Bandkonstruktion sorgen für gleichmäßige Kraftverteilung und verbesserte Abdichtung ohne scharfe Kanten, die den Schlauch beschädigen könnten.

Material und Korrosionsbeständigkeit

• Die Kennzeichnung 177 W4 bedeutet, dass alle Teile aus Edelstahl gefertigt sind (Werkstoff-Nr. 1.4301 / UNS S30400).
• Edelstahl bietet gute mechanische Festigkeit und Beständigkeit gegen Korrosion in typischen Umgebungen (Witterung, Öle und Kühlmittel), was für Motorrad- und Werkstattanwendungen relevant ist.
• Die Bandstärke beträgt 0,6 mm und balanciert Flexibilität und Stabilität; die Bandbreite beträgt 9 mm für gleichmäßige Druckverteilung.

Designmerkmale und technische Vorteile

• Geprägtes Band (nicht durchgestanzt) verhindert, dass scharfe Kantenausschnitte in den Schlauch schneiden, und vergrößert die Kontaktfläche der Klemmung.
• Das Schraubenprofil ist mit Sechskant-Schraubenaufnahme ausgelegt, was eine Befestigung mit Standardwerkzeug ermöglicht und das Risiko von Schlupf bei Drehmomentanwendung reduziert.
• Stabile, schweißfreie Gehäuseverbindung verringert Punktbelastungen und sorgt für längere Lebensdauer bei wiederholter Vibration und zyklischer Belastung.
• Die Konformität mit DIN 3017 stellt sicher, dass Abmessungen und Leistung innerhalb anerkannter Industriestandards liegen.
• Besonders geformte Bandkanten verringern das Risiko von Beschädigungen des geklemmten Objekts beim Montieren.

Kompatibilität und Anwendung

• Typische Anwendung an flexiblen Schläuchen in Kühlsystemen, Luftzufuhr, Vakuum- und Kraftstoffleitungen (abhängig vom Schlauchmaterial und den Druckanforderungen).
• Geeignet für Mechaniker und Motorradbesitzer, die eine korrosionsbeständige, zuverlässige Schelle für Außen- oder Motorraum-Anwendungen benötigen.
• Prüfen Sie stets schlauch- und anwendungsspezifische Anforderungen (Druck, Temperatur, chemische Einflüsse), bevor Sie Schelle und Materialkombination wählen.

Technische Daten

Montagehinweise

• Verwenden Sie beim Anziehen ein geeignetes Drehmoment, um ein Überpressen des Schlauchs zu vermeiden – benutzen Sie einen Schraubenschlüssel oder Drehmomentschrauber, passend zur Sechskant-Schraubenaufnahme.
• Kontrollieren Sie nach kurzer Betriebszeit auf gegebenenfalls nachzuziehen, insbesondere bei neuen Gummi- oder Silikonschläuchen, die sich setzen können.

Die Produktbeschreibung enthält die wesentlichen Identifikatoren (MPN 467.08.81, GTIN 17700517) und spezifiziert die Materialwahl (W4, Edelstahl), sodass Sie als Mechaniker oder Motorradbesitzer die Eignung hinsichtlich Korrosionsbelastung und mechanischer Anforderungen beurteilen können.
