Gewindeschelle 100-120 Mmbandbreite 12

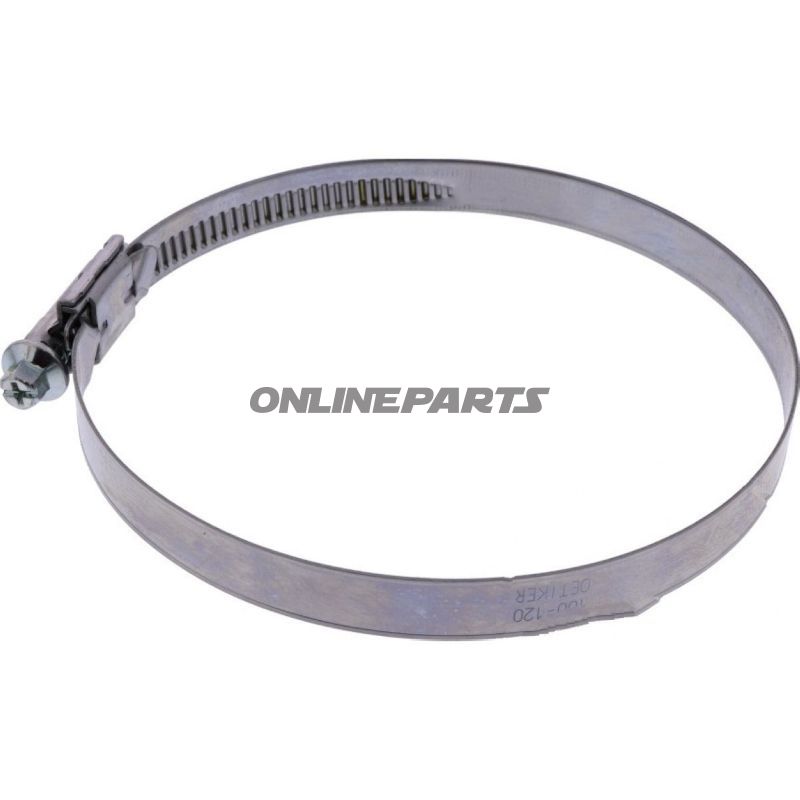

Spannband (Schlauchschelle) 100–120 mm, Bandbreite 12 mm — Schraubengewindeschelle Typ 126

MPN: 468.01.12 • GTIN: 12600345

Diese Schraubengewindeschelle (Oetiker W2, Typ 126) ist dafür ausgelegt, Schläuche und Verbindungen mit einem großen Spannbereich (100–120 mm) und einer Bandbreite von 12 mm zu halten. Die Schelle verwendet eine Sechskantschraube mit Querlochung (Kombination aus Sechskant und Phillips), wodurch sie sich sowohl für einen Schraubenschlüssel (SW7) als auch für einen Schraubendreher in Werkstattumgebungen eignet.

• Funktion: Gewährleistet eine gleichmäßige und sichere Kraftverteilung um Schlauch oder Rohr, um Dichtheit zu sichern und die Haltkraft über einen relativ großen Durchmesserbereich zu erhalten. Der kurze Gehäusesattel verteilt den Druck gleichmäßig und verringert das Risiko von Leckagen.
• Materialien: Band und Gehäuse aus rostfreiem Stahl (Material 126 W2, Werkstatt-Nr. 1.4016 / UNS S43000). Die Schraube aus galvanisiertem Stahl. Die Kombination bietet gute mechanische Festigkeit und verbesserte Korrosionsbeständigkeit in typischen Motor- und Werkstattumgebungen.
• Design und Eigenschaften: Die Schelle ist kaltverformt und besitzt eine leicht sphärische Form, wodurch die Klemkrft effizient verteilt wird. Eine verschweißte Gehäuseverbindung erhöht Haltbarkeit und Korrosionsbeständigkeit. Flankierte Bandkanten verringern das Risiko von Beschädigungen der Schlauchauflage oder des angeschlossenen Materials. Die Drahthöhe fällt zu beiden Seiten ab, so dass der gesamte Drahtquerschnitt in der Mitte liegt — dies sorgt für gleichmäßige Belastung des Drahtes beim Anziehen.
• Standard und Prüfung: Ausgeführt gemäß DIN 3017 — geklemmte Schellen mit dokumentiert großem Spannbereich und hohen Haltekräften.

Technische Daten

• Durchmesserbereich: 100–120 mm
• Bandbreite: 12 mm
• Bandstärke: 0,7 mm
• Material: 126 W2 (1.4016 / UNS S43000), Schraube aus galvanisiertem Stahl
• Schraubenkopfprofil: Sechskant mit Kreuz (Kombination Sechskant/Phillips), SW7
• Farbe: rostfrei/silber

Beschreibung für Mechaniker und erfahrene Motorradenthusiasten: Diese Schelle eignet sich für Anforderungen, bei denen ein flexibler Spannbereich und eine stabile Abdichtung erforderlich sind — z.B. Kühlerschlauch-, Ansaug- oder Kraftstoffschlauchverbindungen an Motorrädern und Fahrzeugen. Die Materialwahl (rostfreies Band und galvanisierte Schraube) balanciert Korrosionsbeständigkeit und mechanische Leistung in normalen Betriebsumgebungen.

Kompatibilität und Anwendung

• Verwendung für Schlauch-zu-Rohr- oder Schlauch-zu-Aluminium/ Kunststoff-Verbindungen mit Durchmesser innerhalb des angegebenen Spannbereichs.
• Geeignet in Werkstattumgebungen, in denen sowohl Drehmomentschlüssel als auch Schraubendreher verwendet werden können.
• Nicht für permanente, strukturelle Verbindungen oder Extremsituationen ohne zusätzliche Korrosionsschutzmaßnahmen vorgesehen.

Referenzname: WD12 100-120 C7 W2 (angegebene Modellbezeichnung). Zur Bestell- oder Ersatzteilidentifikation verwenden Sie MPN 468.01.12 und GTIN 12600345.
