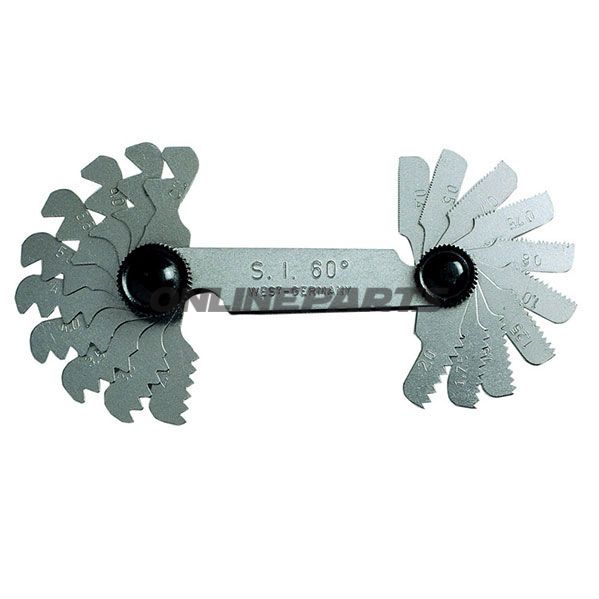

Gewindeschablonen-Satz48 Blatt Mm/Inch

Gewindevorlagen-Set zur Messung metrischer und Whitworth-Gewinde (mm / Zoll)

Dieses Gewindevorlagen-Set (MPN: 647.07.51, GTIN: 4039321019107) ist gefertigt zur präzisen Identifikation und Kontrolle sowohl metrischer als auch Whitworth-(BSW-)Gewinde an Werkstücken, Schrauben, Hülsen und Bohrungen. Das Set richtet sich an Mechaniker und Werkstatttechniker, die eine schnelle und zuverlässige Bestimmung von Gewindeart und -steigung bei Außen- und Innenmessungen benötigen.

Funktion

• Die Gewindevorlagen dienen als direkte Probe/Lehre, bei der man das passende Blatt an das Gewinde hält, um Profil und Steigung zu identifizieren.
• Geeignet sowohl zur Inspektion als auch zur schnellen Kontrolle bei Demontage, Reparatur oder Montage, wo eine korrekte Gewindeanpassung entscheidend ist.
• Möglichkeit zur Messung sowohl 60° metrischer Gewinde (gemäß DIN 13/14) als auch 55° Whitworth-Gewinde.

Zusammensetzung und Kompatibilität

• Insgesamt 48 Blätter im Set: Kombination aus metrischen und Whitworth-Gewindevorlagen zur Abdeckung gängiger Abmessungen.
• Enthaltene Whitworth-(BSW-)Gewindesteigungen/Abmessungen: 4; 4,5; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 16; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 36; 40; 48; 60; 62.
• Enthaltene metrische Gewindesteigungen/Abmessungen: 0,4; 0,5; 0,7; 0,75; 0,8; 1,0; 1,25; 1,50; 1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0.
• Das Set deckt sowohl Außengewinde- als auch Innengewindekontrollen ab.

Materialien und Eigenschaften

• Die Blätter sind aus einem harten, formstabilen Metall gefertigt (typischerweise gehärteter Stahl oder säurebeständiger Stahl je nach Herstellerspezifikation). Das Material wurde gewählt, um die Kantengenauigkeit des Profils zu erhalten und Verschleiß bei wiederholter Anwendung zu widerstehen.
• Oberflächenbehandlung minimiert Korrosion und sorgt für dauerhafte Lesbarkeit der Marken. Dadurch eignen sie sich für Werkstattumgebungen, in denen Kontakt mit Öl und Kühlschmierstoffen vorkommt.
• Dünne, steife Blätter gewährleisten eine gute Passform im Gewindeprofil ohne unnötiges Spiel, was die Zuverlässigkeit bei der Bestimmung von Steigung und Profilwinkel erhöht.

Technische Vorteile

• Deckt einen weiten Bereich gängiger metrischer und Whitworth-Größen ab, sodass viele Standardaufgaben mit einem einzigen Set ausgeführt werden können.
• Doppelseitige oder einseitige Blätter (je nach Blatttyp) erleichtern den schnellen Vergleich zwischen metrisch und Whitworth, ohne das Werkzeug wechseln zu müssen.
• Robuste Konstruktion sorgt für lange Lebensdauer bei professioneller Nutzung, während die Profile der Blätter über die Zeit genau erhalten bleiben.

Anwendungstipps

• Reinigen Sie das Gewinde von Schmutz und Öl vor dem Vergleich, um eine korrekte Ablesung zu gewährleisten.
• Halten Sie das Blatt parallel zur Gewindeachse und wählen Sie das Blatt mit der schärfsten Passform — eine korrekte Übereinstimmung liegt in den Gewindegängen ohne Spalt oder Überlagerung.
• Verwenden Sie gute Beleuchtung und ggf. eine Lupe bei kleinen Steigungen für erhöhte Genauigkeit.

Die MPN-Nummer 647.07.51 und GTIN 4039321019107 sind nützlich bei Nachbestellung oder zur Identifikation im Werkstattlager und Ersatzteil-Datenbanken. Falls ein bestimmtes Material oder Herstellerangabe bestätigt werden soll, können weitere technische Daten beim Lieferanten angefordert werden.
