Reparatursatz: GEW NIPP M Gewindekupplung für Rohr, Außendurchmesser 18 mm
Dieser Reparatursatz enthält Bauteile für Verbindungen mit Außendurchmesser 18 mm und ist zum Austausch verschlissener oder beschädigter Teile in GEW NIPP M-Verbindungen vorgesehen (Artikelnummer/MPN 614.03.71). GTIN 4260174665269 ist dieser Variante zugeordnet und kann bei der Identifikation im Ersatzteillager und Bestellsystemen verwendet werden.

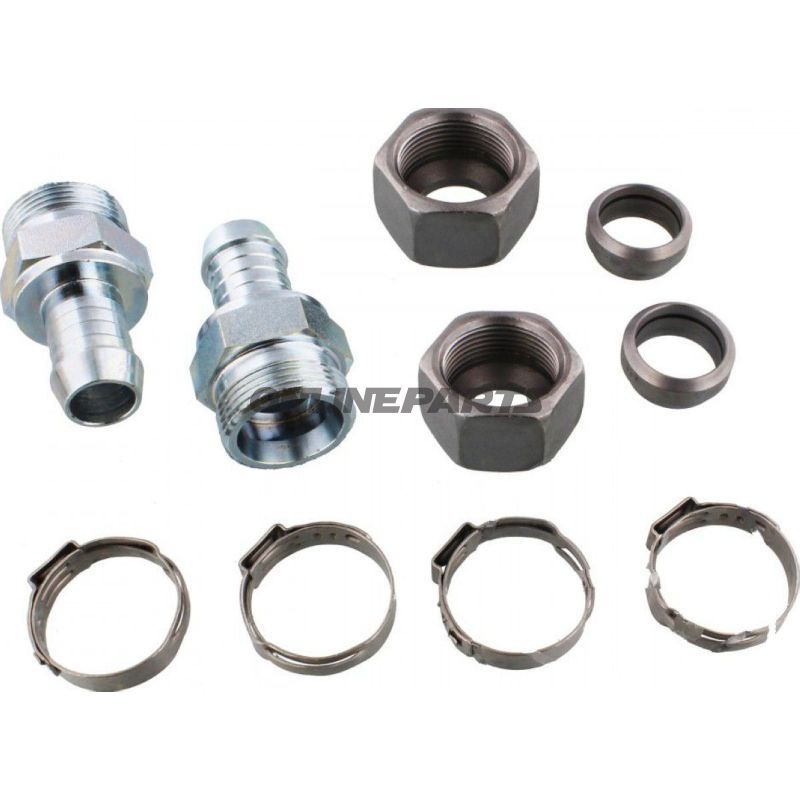

Inhalt des Satzes
- 2 x Gewindenippel (Gewindeteil)
- 2 x Mutter (Übergangsmutter zum Nippen)
- 2 x Schelle (Schellen, um eine dichte Verbindung zur Außenseite des Rohrs herzustellen)
- 4 x Innenringe (Fixierklammern zur Befestigung am Rohr mit Außendurchmesser 18 mm)
Funktion
Der Satz ist ausgelegt, eine mechanische und dichte Verbindung zwischen einer Gewindekomponente und einem Rohr mit 18 mm Außendurchmesser wiederherzustellen. Die Schelle wird gegen das Rohr komprimiert, wenn die Mutter angezogen wird, wodurch zusammen mit dem Gewindennippel und der Mutter sowohl mechanische Fixierung als auch Dichtheit gewährleistet sind. Die Innenringe sorgen für zusätzliche Fixierung, um ein Axialbewegung der Rohrverbindung zu verhindern.
Material und Eigenschaften
- Die Komponenten bestehen aus Materialien, die auf mechanische Haltbarkeit und Korrosionsbeständigkeit ausgelegt sind (typischerweise Legierungen), entworfen für Betriebsbedingungen mit Vibrationen und Druckbelastungen.
- Die Geometrie der Schelle sorgt lokal für Druckbelastung auf der Rohroberfläche, um eine dichte Verbindung ohne zusätzliches Dichtmaterial zu erreichen.
- Die Innenringe sind für eine schnelle Montage und stabile Fixierung an Rohren mit Außendurchmesser 18 mm dimensioniert.
Kompatibilität und Anwendung
Der Satz richtet sich an bestehende GEW NIPP M-Verbindungssysteme und sollte dort eingesetzt werden, wo Rohre mit Außendurchmesser 18 mm vorkommen. MPN 614.03.71 dient der eindeutigen Identifizierung der spezifischen Ersatzteilvariante. Prüfen Sie vor der Montage stets Abmessungen und Gewindestandard mit dem zu reparierenden Gerät.
Montageanleitung – kurze Hinweise
- Reinigen Sie das Rohrende und entfernen Sie ggf. beschädigtes Material vor der Montage.
- Setzen Sie die Schelle auf das Rohr, führen Sie den Gewindennippel ein und schieben Sie die Mutter auf. Ziehen Sie die Mutter auf das empfohlene Drehmoment fest, um die korrekte Kompression der Schelle sicherzustellen.
- Fixieren Sie die Innenringe als zusätzliche Sicherung, falls das Design dies verlangt.
- Nach dem ersten Betriebsstundentest sollten Nachspannungen kontrolliert werden, um Dichtheit und Fixierung zu gewährleisten.
Bemerkungen
Das Produkt wird als Reparatursatz für Einzelteilunterstützung geliefert und ist für den Ersatz einzelner Teile vorgesehen, nicht für komplette Installationspakete. GTIN 4260174665269 und MPN 614.03.71 können bei der Bestellung verwendet werden, um die korrekte Variante sicherzustellen. Es liegen keine weiteren lose Teile oder Werkzeugteile dem Satz bei.
