Reparatursatz: GEW NIPP M Mutter für Rohr, passt zu 16 mm (für 6140366)
Dieser Reparatursatz enthält die notwendigen Komponenten zum Austausch von Armaturverbindungen an Rohren mit Außendurchmesser von 16 mm und ist vorgesehen zur Verwendung zusammen mit Komponenten der Serie mit Referenz 6140366 (MPN: 614.03.70, GTIN: 4260174665245). Das Produkt wird oft als "GEW NIPP M Mutter" bezeichnet und liefert Ersatzteile für die mechanische Verbindung von Rohrleitungen, bei der Gewindennippel, Mutter und Schelle zum Abdichten und mechanischen Befestigen verwendet werden.

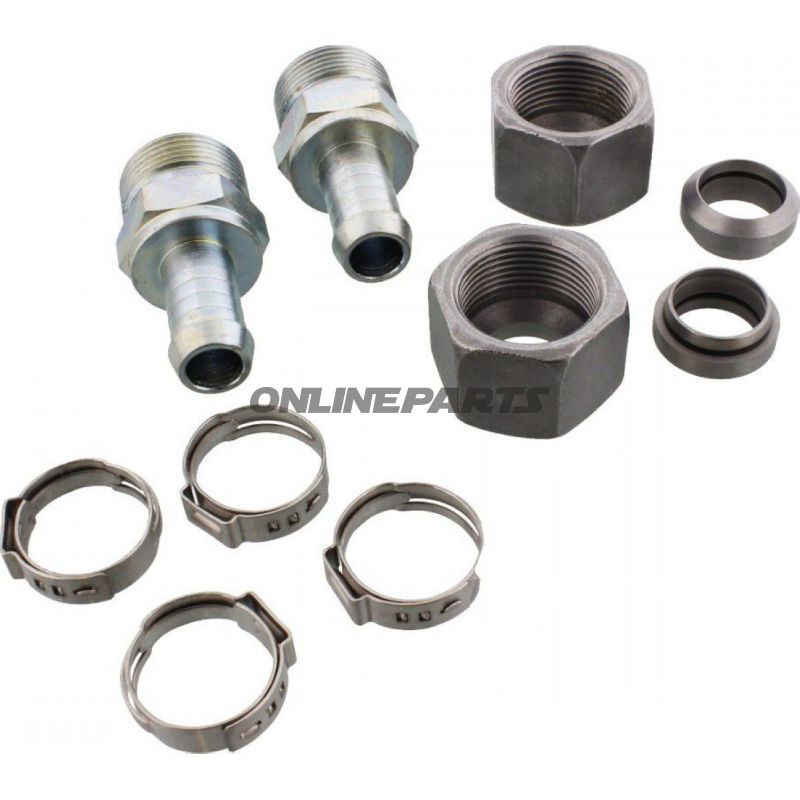

Inhalt des Satzes
- 2 x Gewindennippel (Nippel mit Außengewindet zum Anschluss)
- 2 x Mutter (Übergangsmutter zur Festsetzung auf den Gewindennippel)
- 4 x Schelle (Cutting Ring/Verpressring zum Abdichten am Rohr)
- Ohrklemmen – Ohrklemmen für Rohr mit Außendurchmesser Ø 16 mm
Funktion und Anwendung
Der Satz ist ausgelegt, eine dichte, mechanische Verbindung zwischen Rohr und Armatur durch eine Kombination aus Gewindennippel, Mutter und Schelle wiederherzustellen. Wird die Mutter gegen die Schelle festgezogen, schneidet sich die Schelle in das Rohrmaterial und bildet eine dichte mechanische Versiegelung. Die Ohrklemmen halten das Rohr in der Montageszone fest und verhindern axiales Verrutschen, was in Anwendungen mit Vibration oder Druckschwankungen nützlich ist.
Materialauswahl und Eigenschaften
- Gewindennippel und Mutter: typischerweise hergestellt aus einer korrosionshemmenden Metalllegierung (z. B. verzinkter Stahl oder Edelstahl, je nach Anbieter), um mechanische Festigkeit bei der Verbindung und Korrosionsbeständigkeit in normalen Betriebsumgebungen zu gewährleisten.
- Schellen: hergestellt, um sich beim Anziehen kontrolliert zu verformen, sodass sie in das Rohr einschneiden und eine zuverlässige Dichtung ohne zusätzliches Dichtmaterial bilden.
- Ohrklemmen: vorgeformtes Metallklipp, das das Rohr festhält und eine axiale Belastung aufnimmt.
Kompatibilität und Anwendungsbereiche
- Passt zu Rohren mit Außendurchmesser (Ø) 16 mm.
- Ausgelegt zur Verwendung mit Fittings und Komponenten in Bezug auf Referenz 6140366 (MPN: 614.03.70).
- Geeignet für hydraulische oder pneumatische Niedrig- bis Mitteldruckinstallationen sowie allgemeine Rohrführungsanwendungen, bei denen Schellenabdichtung verwendet wird. Prüfen Sie immer die Materialkompatibilität mit dem Rohrtyp und der Arbeitsumgebung vor dem Montage.
Technische Vorteile
- Einfache Austausch verschlissener oder beschädigter Fittings, ohne das gesamte Armaturensatz wechseln zu müssen.
- Die Schellen gewährleisten eine mechanische Abdichtung, die unabhängig von separaten Dichtmitteln ist.
- Die Ohrklemmen bieten zusätzliche Sicherheit gegen unbeabsichtigtes Trennen oder axiale Verschiebung.
Praktische Hinweise
- Rohrenden vor dem Einbau reinigen, um schädliche Partikel zwischen Schelle und Rohr zu vermeiden.
- Stellen Sie sicher, dass der Außendurchmesser des Rohres genau 16 mm beträgt, da falsche Abmessungen die Abdichtung beeinträchtigen können.
- Ziehen Sie die Mutter gemäß den Anweisungen des Herstellers mit dem passenden Drehmoment fest, um eine korrekte Verformung der Schelle sicherzustellen, ohne Gewinde oder Rohr zu beschädigen.
GTIN 4260174665245 und MPN 614.03.70 sind mit diesem Reparatursatz verknüpft zur Identifikation auf Ersatzteil-Ebene. Wenden Sie sich bei spezifischen Materialangaben oder Drehmomentwerten an die technische Abteilung oder an die Lieferantendokumentation, falls diese für Ihre Installation kritisch sind.
